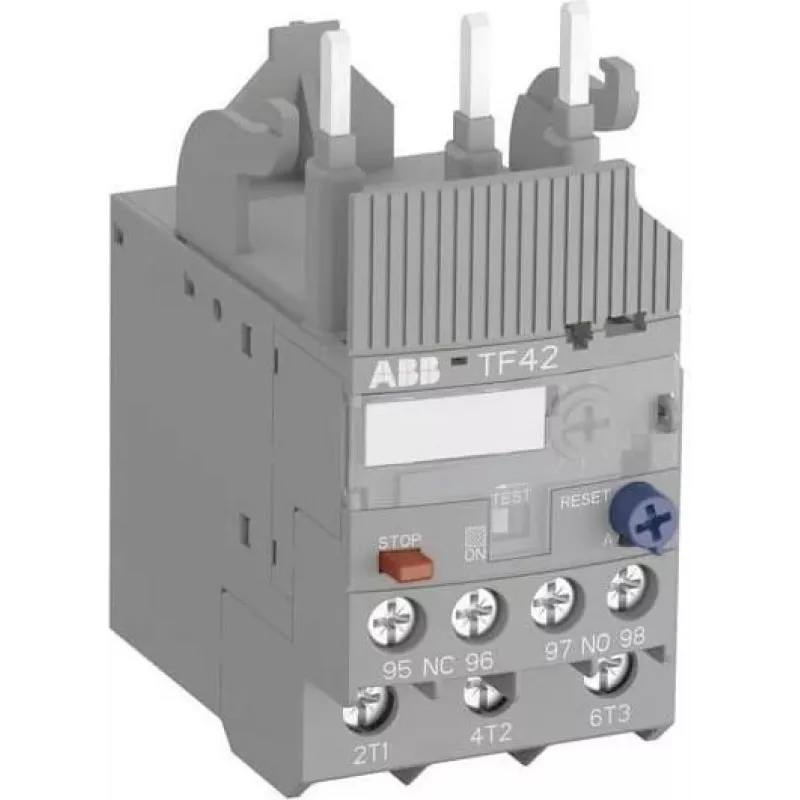

ABB TF42-4.2 Thermisch-Überlastrelais, 3,4-4,2 A, Klasse 10, 3-polig, 690 V AC, Schraubklemmen

In industriellen Motorsteuerungen ist der Schutz von Drehstrommotoren vor anhaltendem Überstrom entscheidend. Das thermische Überlastrelais ABB TF42-4.2 ist genau für diese Aufgabe konzipiert und bietet zuverlässigen Schutz für Motoren mit einem Bemessungsbetriebsstrombereich von 3,4 bis 4,2 A. Es wird häufig mit ABB-Schützen der AF-Serie wie AF09 bis AF38 kombiniert und bietet Maschinenbauern und Schaltschrankbauern eine kompakte und zuverlässige Lösung.

Wichtige technische Daten

• Bemessungsbetriebsstrombereich: 3,4 - 4,2 A
• Auslöseklasse: Klasse 10
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Hilfskontakte: 1 S + 1 Ö
• Befestigungsart: Direktmontage auf Schütz / Einzelmontage
• Rückstellart: Manuell und automatisch
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Umgebungstemperatur bei Lagerung: -50 bis +80 °C
• Schutzart: IP20
• Klemmentyp: Schraubklemmen
• Normen: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Überlastschutzart: Thermisch

Warum dieses Produkt wählen?

Das TF42-4.2 bietet präzisen thermischen Überlastschutz mit einer Auslösecharakteristik der Klasse 10 und gewährleistet, dass Motoren bei Überlastbedingungen schnell abgeschaltet werden. Die beiden Rückstellmodi (manuell und automatisch) bieten Flexibilität für unterschiedliche Betriebsanforderungen. Der weite Umgebungstemperaturbereich und das robuste Design machen das Relais für anspruchsvolle Industrieumgebungen geeignet, während die Direktmontage auf ABB-Schützen die Installation vereinfacht und die Verdrahtungszeit reduziert.

Ideale Anwendungsfälle

• Schutz von Drehstrommotoren in Fördersystemen, Pumpen, Ventilatoren und Kompressoren
• Werkzeugmaschinen und Verpackungsmaschinen, die zuverlässigen Motorschutz erfordern
• HLK-Anlagen und industrielle Automatisierungsschränke
• Anwendungen, bei denen die Direktmontage auf ABB-Schützen der AF-Serie bevorzugt wird

Gut zu wissen

Das TF42-4.2 ist ein thermisches Überlastrelais mit einem Stromeinstellbereich von 3,4 bis 4,2 A. Es verfügt über Schraubklemmen für sichere Verbindungen und bietet einen Schließer und einen Öffner als Hilfskontakte für Steuerung und Signalisierung. Das Relais erfüllt die internationalen Normen IEC/EN 60947-4-1 und IEC/EN 60947-5-1 und gewährleistet so Sicherheit und Leistung. Die Schutzart IP20 bedeutet, dass es für die Installation in einem Gehäuse vorgesehen ist. Für den Einzelbetrieb kann ein geeigneter Montageadapter erforderlich sein.
