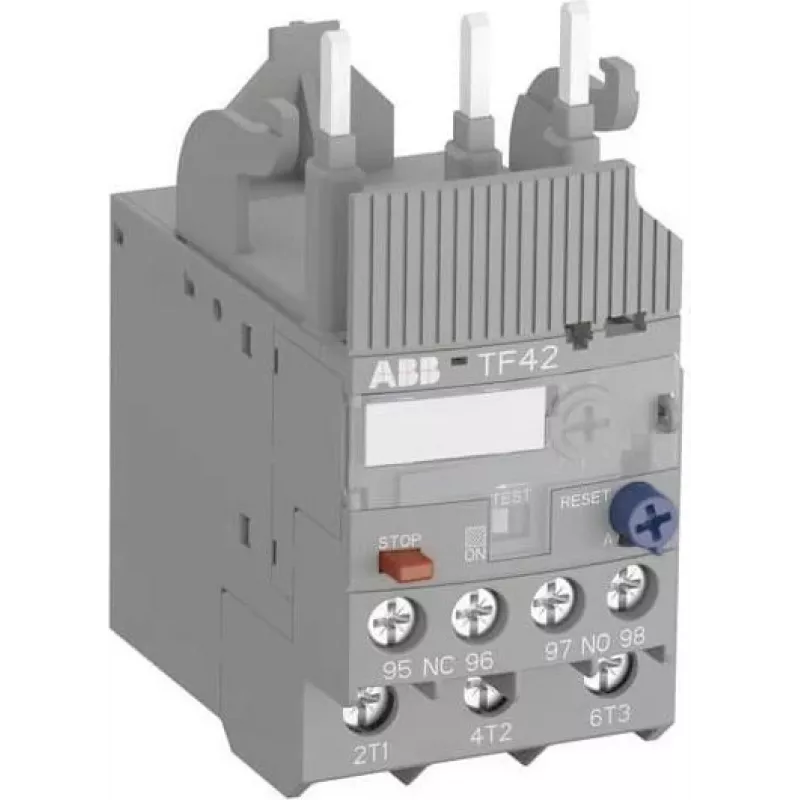

ABB TF42-2.3 Thermisch-Überlastrelais 1,8-2,3 A

Das thermische Überlastrelais ABB TF42-2.3 bietet zuverlässigen Motorschutz für Drehstromanwendungen mit einem präzisen Stromeinstellbereich von 1,8 bis 2,3 A. Die direkte Montagekonstruktion gewährleistet einen sicheren Sitz auf ABB-Schützen von AF09 bis AF38, und die manuelle/automatische Reset-Funktion unterstützt einen flexiblen Betrieb in industriellen Umgebungen.

Vorteile

Dieses Relais bietet eine Auslöseklasse-10-Reaktion und gewährleistet eine schnelle Abschaltung bei Überlast, um Motorschäden zu vermeiden. Der weite Betriebstemperaturbereich von -25 bis +60 °C und der Schutzgrad IP20 machen es für anspruchsvolle Bedingungen geeignet. Hilfskontakte (1 Schließer + 1 Öffner) ermöglichen die Integration in Steuerkreise für Statusmeldung und Verriegelung.

Geeignet für

• Schutz von Drehstrommotoren bis 2,3 A Nennstrom
• Direkte Montage auf ABB-Schützen AF09-AF38
• Industrielle Schalttafeln und Motorstarter
• Anwendungen mit manuellem oder automatischem Reset

Wichtige technische Daten

• Stromeinstellbereich: 1,8 - 2,3 A
• Polzahl: 3
• Auslöseklasse: 10
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Hilfskontakte: 1 Schließer + 1 Öffner
• Reset-Typ: Manuell und automatisch
• Schutzart: IP20
• Umgebungstemperatur: -25 bis +60 °C
• Anschlussart: Schraubklemmen
• Normen: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Empfehlungen

Für zuverlässigen Motorschutz in kompakten Starterbaugruppen kombinieren Sie das TF42-2.3 mit ABB-Schützen der AF-Serie und stellen Sie eine ordnungsgemäße Koordination gemäß IEC-Normen sicher.
