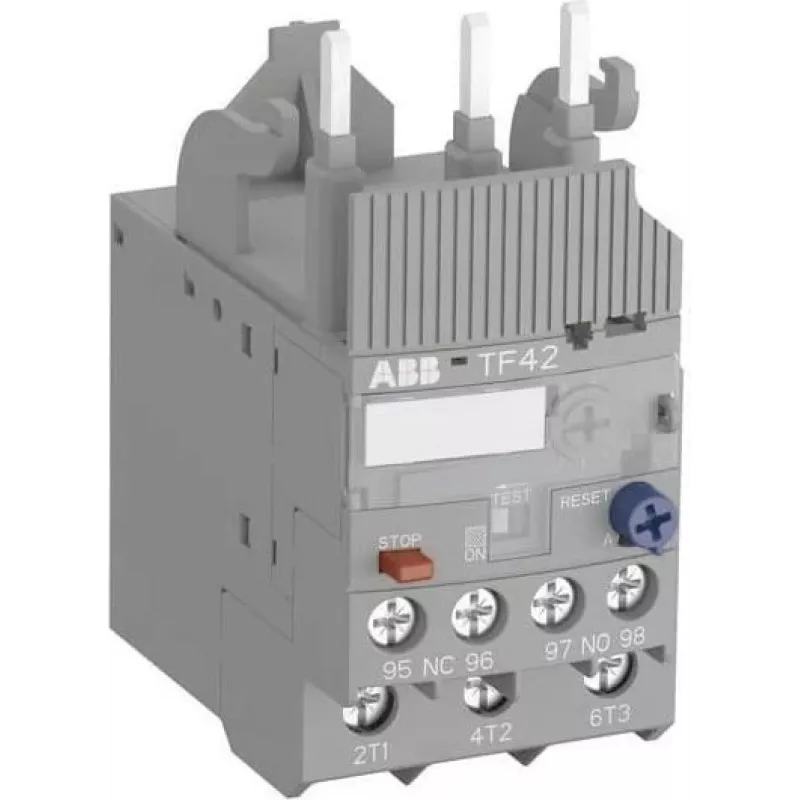

ABB TF42-13 Thermisch-Überlastrelais, 9-13 A, 3-polig, Klasse 10, 690 V AC, 1NO+1NC

In Motorsteuerungstafeln in Industrieanlagen schützt das ABB TF42-13 Thermisch-Überlastrelais Drehstrommotoren vor Überhitzung durch Überlast oder Phasenausfall. Stellen Sie den Drehschalter zwischen 9 und 13 A ein, um den Volllaststrom anzupassen, und das Relais löst innerhalb von 10 Sekunden bei 7,2-fachem eingestelltem Strom aus. Montieren Sie es direkt auf ABB AF09...AF38 Schützen oder als eigenständige Einheit mit einem Adapter. Wartungsteams schätzen die manuelle/automatische Rückstellung und die Testfunktion für schnelle Inbetriebnahmeprüfungen.

Wichtige technische Daten

• Bemessungsbetriebsstrombereich: 9,0 – 13,0 A
• Auslöseklasse: Klasse 10
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Hilfskontakte: 1 NO + 1 NC
• Montage: direkt auf Schütz oder eigenständig mit Adapter
• Rückstellung: manuell und automatisch
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Schutzart: IP20
• Normen: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Anschlussart: Schraubklemmen
• Kompatible Schütze: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Verlustleistung pro Pol: 1,6 W bei maximalem Strom
• Phasenausfallerkennung: ja
• Einstellung: Drehknopf mit Skala
• Testfunktion: ja

Warum dieses Produkt wählen

Der TF42-13 kombiniert präzisen thermischen Schutz mit robuster Konstruktion für anspruchsvolle Industrieumgebungen. Seine Phasenausfallerkennung verhindert Motorausfälle durch einphasigen Betrieb, während der weite Einstellbereich gängige Motorgrößen abdeckt. Die direkte Montage auf ABB-Schützen spart Platz im Schaltschrank und vereinfacht die Verdrahtung. Die Einhaltung internationaler Normen gewährleistet zuverlässige Leistung weltweit.

Ideale Anwendungsfälle

• Schutz von Drehstrommotoren in Fördersystemen, Pumpen, Ventilatoren und Kompressoren
• Nachrüstung bestehender ABB-Schützinstallationen mit thermischem Überlastschutz
• Eigenständiger Schutz für Motoren bis 13 A bei Verwendung eines Adapters
• Anwendungen, die manuelle oder automatische Rückstelloptionen erfordern

Gut zu wissen

Das Relais verfügt über Schraubklemmen für sichere Verbindungen und einen Drehknopf für präzise Stromeinstellung. Die Testfunktion simuliert eine Auslösung, um den Schutzstromkreis zu verifizieren. Für die eigenständige Montage verwenden Sie einen geeigneten Adapter (nicht im Lieferumfang enthalten). Die Schutzart IP20 bedeutet, dass es in einem Gehäuse installiert werden sollte. Trennen Sie immer die Stromversorgung vor Installation oder Wartung.
