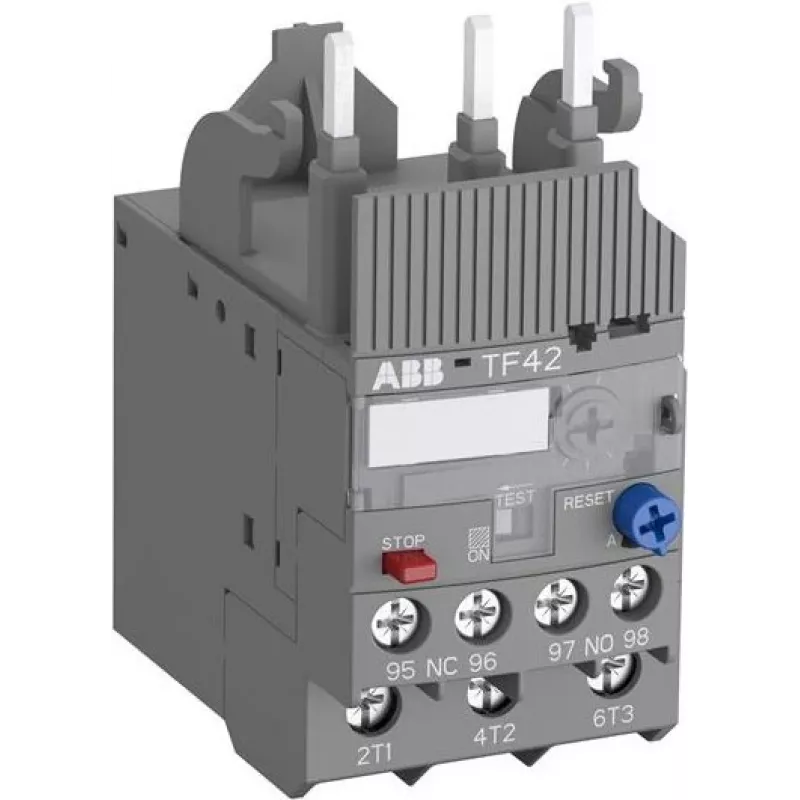

ABB TF42-10 Thermischer Überlastschutz, 8-10 A, Klasse 10, 690 V AC, 3-polig, 1NO+1NC 1SAZ721201R1043

Der thermische Überlastschutz ABB TF42-10 wurde für zuverlässigen Motorschutz entwickelt und bietet einen präzisen Strom-Einstellbereich von 8,00 bis 10,00 A, der ein genaues Auslösen unter Überlastbedingungen gewährleistet. Seine Auslösecharakteristik der Klasse 10 sorgt für eine schnelle Reaktion, um Motoren vor thermischen Schäden zu schützen, während das 3-polige Design dreiphasige Anwendungen bis 690 V AC unterstützt. Mit einer Bemessungsisolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV ist dieses Relais für anspruchsvolle industrielle Umgebungen gebaut.

Überblick

Das TF42-10 ist Teil der bewährten Familie thermischer Überlastrelais von ABB und wurde für die direkte Montage auf ABB-Schützen von AF09 bis AF42 und A9 bis A42 entwickelt. Es verfügt sowohl über manuelle als auch automatische Rückstellmodi, was Flexibilität im Systemdesign ermöglicht. Das Relais enthält einen Schließer (NO) und einen Öffner (NC) als Hilfskontakte für Signalisierung und Steuerung, mit Schraubklemmen für sichere Verbindungen. Eine Phasenausfallerkennung ist integriert und bietet zusätzlichen Schutz gegen Einphasenbedingungen.

Herausragende Merkmale

• Breiter Strom-Einstellbereich von 8 bis 10 A für präzise Motoranpassung.
• Auslösekennlinie der Klasse 10 gewährleistet schnelles Abschalten bei Überlast und minimiert die Motorbeanspruchung.
• Phasenausfallerkennung erkennt unsymmetrische Lasten und verhindert Motorverbrennung.
• Duale Rückstellmodi (manuell/automatisch) passen sich verschiedenen betrieblichen Anforderungen an.
• Kompaktes Design mit direkter Schützenmontage spart Schaltschrankplatz und Verdrahtungszeit.

Technische Details

• Strom-Einstellbereich: 8,00 - 10,00 A
• Auslöseklasse: Klasse 10
• Polzahl: 3
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Hilfskontakte: 1 NO + 1 NC
• Hauptstromkreis-Anschluss: Schraubklemmen
• Hilfsstromkreis-Anschluss: Schraubklemmen
• Montage: Direkte Schützenmontage (AF09-AF42, A9-A42)
• Rückstellart: Manuell und automatisch
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Umgebungstemperatur bei Lagerung: -40 bis +70 °C
• Schutzart: IP20
• Leistungsverlust: 7,5 W
• Phasenausfallerkennung: Ja
• Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Unser Fazit

Ein robustes und präzises thermisches Überlastrelais, das zuverlässigen Motorschutz in kompakter Form bietet. Die Kombination aus einstellbaren Einstellungen, Phasenausfallerkennung und einfacher Schützenintegration macht es zur Top-Wahl für industrielle Motorsteuerungsanwendungen.
