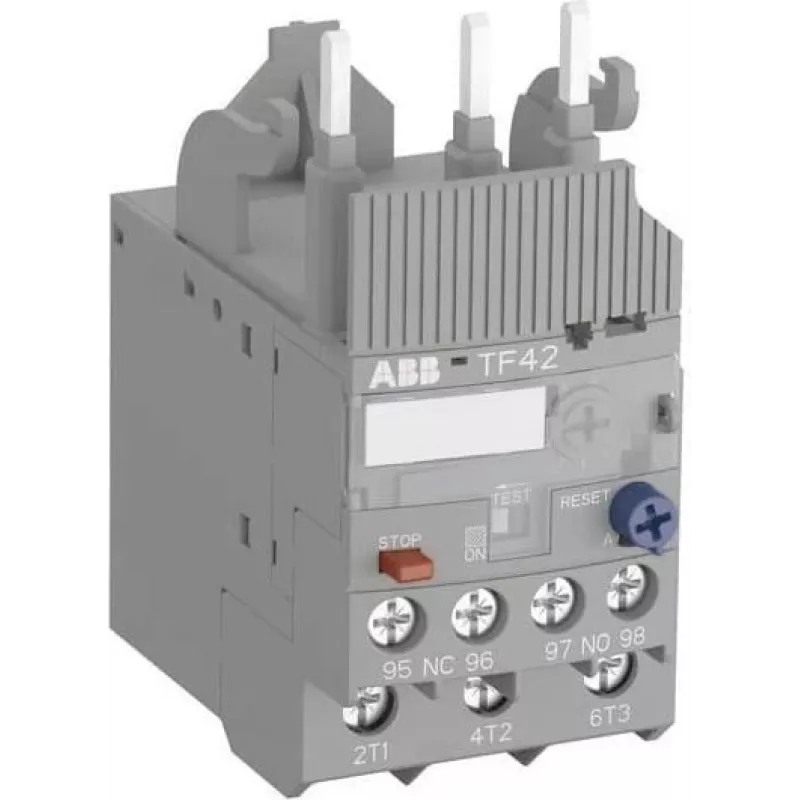

ABB TF42-1.3 Thermischer Überlastschutz, 0,9-1,3 A, 3-polig, Klasse 10, 1NO+1NC, Schraubklemmen 1SAZ721201R1025

In Motorsteuerschränken industrieller Anlagen schützt das thermische Überlastrelais ABB TF42-1.3 Drehstrommotoren vor Überhitzung durch Überlast oder Phasenausfall. Der einstellbare Strombereich von 0,9 bis 1,3 A eignet sich für kleine Motoren, während die Auslösecharakteristik Klasse 10 eine schnelle Reaktion auf Überlastbedingungen gewährleistet. Das Relais wird direkt auf ABB-Schütze der Baureihe AF09...AF38 montiert oder als eigenständige Einheit mit einem Zubehörteil, was Installation und Verdrahtung vereinfacht.

Wichtige technische Daten

• Stromeinstellbereich: 0,9 - 1,3 A
• Polzahl: 3
• Auslöseklasse: Klasse 10
• Hilfskontakte: 1 NO + 1 NC
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsisolationsspannung: 690 V AC
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Rückstellung: manuell und automatisch
• Montage: direkt auf Schütz oder eigenständig mit Zubehör
• Anschluss: Schraubklemmen
• Phasenausfallempfindlichkeit: ja
• Schutzart: IP20
• Umgebungstemperatur im Betrieb: -25 bis +60 °C
• Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA 22.2 No. 60947-4-1
• Verlustleistung: 2,2 W bei Bemessungsbetriebsstrom

Warum dieses Produkt wählen

Das TF42-1.3 bietet zuverlässigen Motorschutz in kompakter Bauform. Seine Phasenausfallempfindlichkeit verhindert Motorschäden durch Einphasenlauf, und die manuellen/automatischen Rückstelloptionen bieten Flexibilität für verschiedene Anwendungen. Die direkte Montage auf ABB-Schütze reduziert die Verdrahtungszeit und gewährleistet eine sichere Verbindung. Die Einhaltung internationaler Normen garantiert Leistung und Sicherheit.

Ideale Anwendungsfälle

• Schutz kleiner Drehstrommotoren in Industriemaschinen
• Pumpen, Lüfter und Förderbänder, die Überlastschutz der Klasse 10 erfordern
• Nachrüstung und Neuinstallationen mit ABB-Schützen der AF-Serie
• Anwendungen mit häufigem Starten und Stoppen, bei denen schnelles Auslösen unerlässlich ist

Gut zu wissen

Die Schraubklemmen des Relais akzeptieren eine Reihe von Leiterquerschnitten, und seine IP20-Schutzart eignet sich für die Installation in Schaltschränken. Für die eigenständige Montage verwenden Sie den entsprechenden Adapter (separat erhältlich). Das TF42-1.3 ist Teil des umfassenden Motorprotection-Programms von ABB, was Kompatibilität und Verfügbarkeit von Ersatzteilen gewährleistet.
