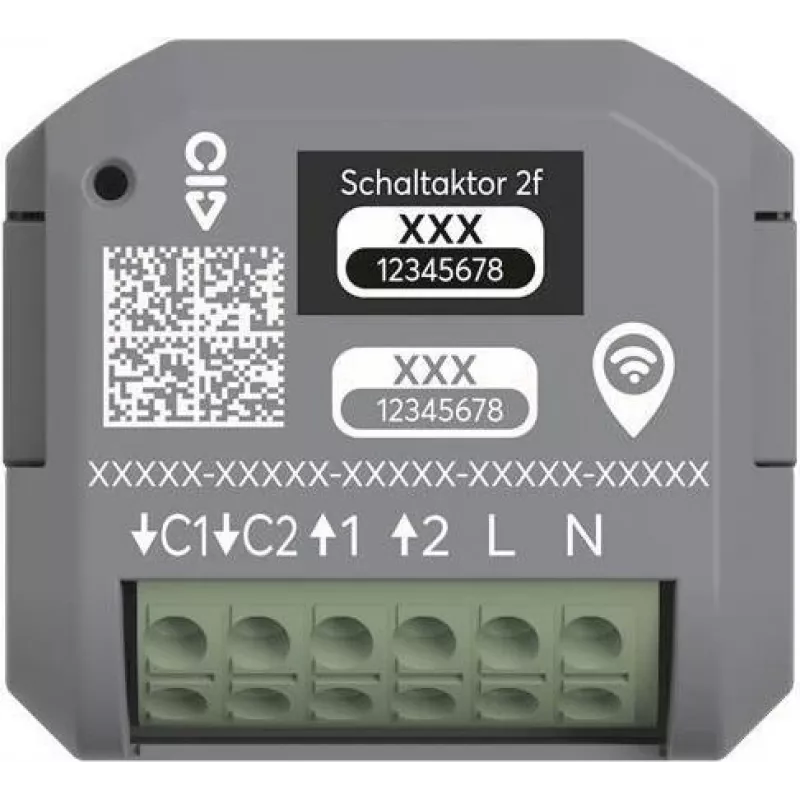

ABB free@home 2-Kanal Unterputz-Schaltaktor 62821 U-WL

Für Installateure, die eine kompakte, funkgesteuerte Schaltlösung suchen, die in der Wand verschwindet, hebt sich der ABB 62821 U-WL von verdrahteten KNX-Aktoren ab, indem er die Busverkabelung vollständig überflüssig macht. Dieser Zweikanal-Schaltaktor kommuniziert drahtlos mit dem ABB free@home-System bei 868 MHz und ermöglicht die Modernisierung der Beleuchtungs- und Gerätesteuerung in Bestandsgebäuden, ohne Schlitze zu fräsen oder neue Leitungen zu ziehen. Jeder der zwei unabhängigen Kanäle bewältigt bis zu 10 A ohmsche Last und eignet sich damit für eine breite Palette von Beleuchtungs- und Kleinmotorenanwendungen. Das Unterputz-Design passt in Standard-Unterputzdosen, und der integrierte manuelle Taster ermöglicht eine lokale Übersteuerung, selbst wenn das Funknetzwerk nicht verfügbar ist.

Highlights

• Zwei unabhängige Schaltkanäle, jeweils ausgelegt für 10 A / 2300 W ohmsche Last
• Drahtlose free@home RF-Kommunikation bei 868 MHz – keine Busverkabelung erforderlich
• Unterputzmontage für diskrete Installation in Standard-Unterputzdosen
• Manuelle Bedienung über Taster direkt am Aktor
• Statusrückmeldung an das free@home-System für zuverlässige Überwachung
• Unterstützt LED-Lasten bis 200 W im RC-Modus und 100 W im RL-Modus
• Kompakte Einbautiefe von ca. 32 mm
• IP20-Schutz, geeignet für trockene Innenräume

Im täglichen Gebrauch

Nach der Kopplung mit dem ABB free@home Access Point erscheint der 62821 U-WL als zwei logische Schaltkanäle in der System-App. Sie können jeden Kanal jedem free@home-Bedienelement zuordnen – Wandbedienfeldern, Smartphone-App oder Zeitprogrammen. Der Aktor reagiert sofort auf Ein-/Aus-Befehle und meldet seinen tatsächlichen Schaltzustand an das System zurück, sodass Sie immer wissen, ob die angeschlossene Last unter Spannung steht. Der manuelle Taster an der Vorderseite ermöglicht das direkte Umschalten jedes Kanals während der Inbetriebnahme oder bei Systemwartung, ohne Leiter oder Abnahme der Abdeckung. Da er Funk statt eines verdrahteten Busses verwendet, ist er ideal für Nachrüstungen, bei denen das Verlegen neuer Kabel kostspielig oder störend wäre.

Technische Daten

• Produkttyp: Schaltaktor
• Smart-Home-System: ABB free@home
• Anzahl der Kanäle: 2
• Montageart: Unterputz
• Kommunikationsprotokoll: free@home RF (Radio Frequency)
• Funkfrequenz: 868 MHz
• Versorgungsspannung: 230 V AC, 50/60 Hz
• Max. Schaltstrom pro Kanal: 10 A
• Max. ohmsche Last pro Kanal: 2300 W
• Max. LED-Last pro Kanal: 200 W (RC-Modus), 100 W (RL-Modus)
• Max. Halogen-/Glühlampenlast pro Kanal: 2300 W
• Max. Leuchtstofflampenlast (unkompensiert) pro Kanal: 1200 VA
• Anschlussart: Schraubklemmen
• Betriebstemperatur: -5 °C bis +45 °C
• Schutzart: IP20
• Manuelle Bedienung: Ja, über Taster
• Statusrückmeldung: Ja
• Einbautiefe: ca. 32 mm

Abschließender Hinweis

Dieser Aktor ist ein echtes ABB-Bauteil für das free@home-Ökosystem und bietet zuverlässiges drahtloses Schalten in einem platzsparenden Unterputzformat. Es ist kein eigenständiges Gerät; für Konfiguration und Steuerung ist ein free@home-System Access Point erforderlich.
