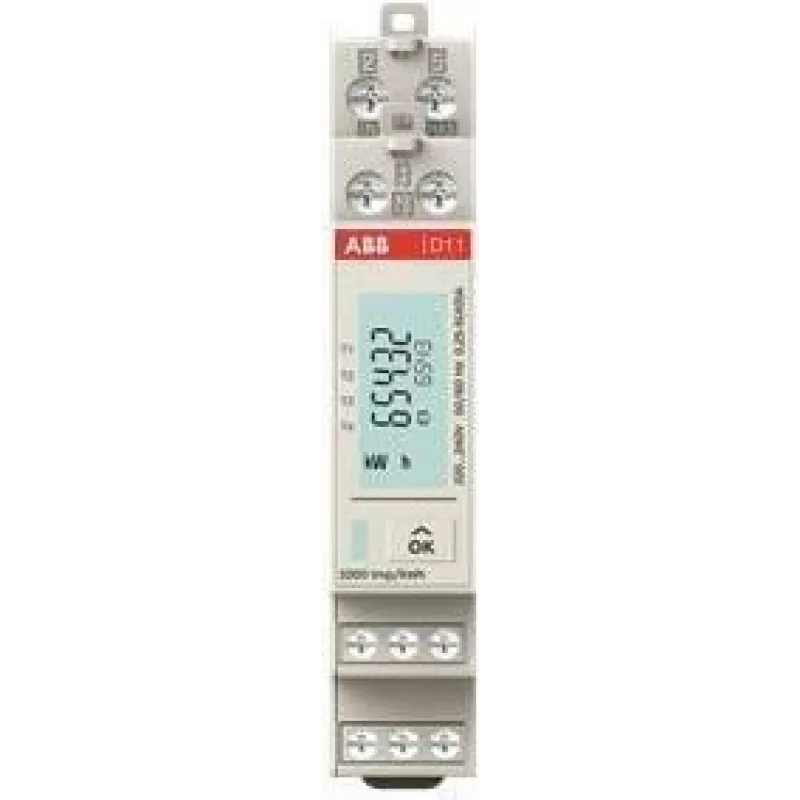

ABB D11 15-M 40 Mbus Einphasen-Energiezähler 40A M-Bus

Der ABB D11 15-M 40 Mbus ist ein Einphasen-Energiezähler für den Direktanschluss, der eine zuverlässige Messung von Wirk- und Blindenergie bietet. Mit einem Nennstrom von 15 A und einem maximalen Strom von 40 A eignet er sich für Wohn- und leichte Gewerbeanwendungen. Die integrierte M-Bus-Kommunikationsschnittstelle ermöglicht die Fernauslesung und Integration in Gebäudemanagementsysteme.

Vorteile

MID-Zulassung (Modul B + D) gewährleistet die gesetzliche Messkonformität. Das klare LCD-Display mit 7 Stellen ermöglicht eine einfache Ablesung der Verbrauchsdaten. Die kompakte 1-Modul-Hutschienenmontage spart Platz in Verteilerkästen. Der S0-Impulsausgang ermöglicht zusätzliche Überwachung oder Verifikation.

Geeignet für

• Wohnenergieüberwachung
• Unterzählung im leichten Gewerbe
• Integration in M-Bus-basierte Gebäudeautomation
• Energiemanagementsysteme mit Fernauslesung

Wichtige Spezifikationen

• Zählertyp: Einphasen-Energiezähler
• Anschluss: Direkt
• Nennstrom (In): 15 A
• Maximalstrom (Imax): 40 A
• Nennspannung (Un): 230 V AC
• Frequenz: 50/60 Hz
• Genauigkeitsklasse: Klasse B (EN 50470-3)
• Kommunikation: M-Bus
• Impulsausgang: 1x S0
• Display: LCD, 7 Stellen
• Messgrößen: Wirkenergie (kWh), Blindenergie (kvarh)
• Montage: Hutschiene, 1 Modul (17,5 mm)
• Schutzart: Front IP51, Klemmen IP20
• Betriebstemperatur: -25 bis +55 °C

Empfehlungen

Für eine optimale Leistung sollte der Zähler von einem qualifizierten Elektriker installiert und gemäß den örtlichen Versorgeranforderungen konfiguriert werden. Die M-Bus-Schnittstelle sollte an einen kompatiblen M-Bus-Master oder Gateway für die Fernauslesung angeschlossen werden.
