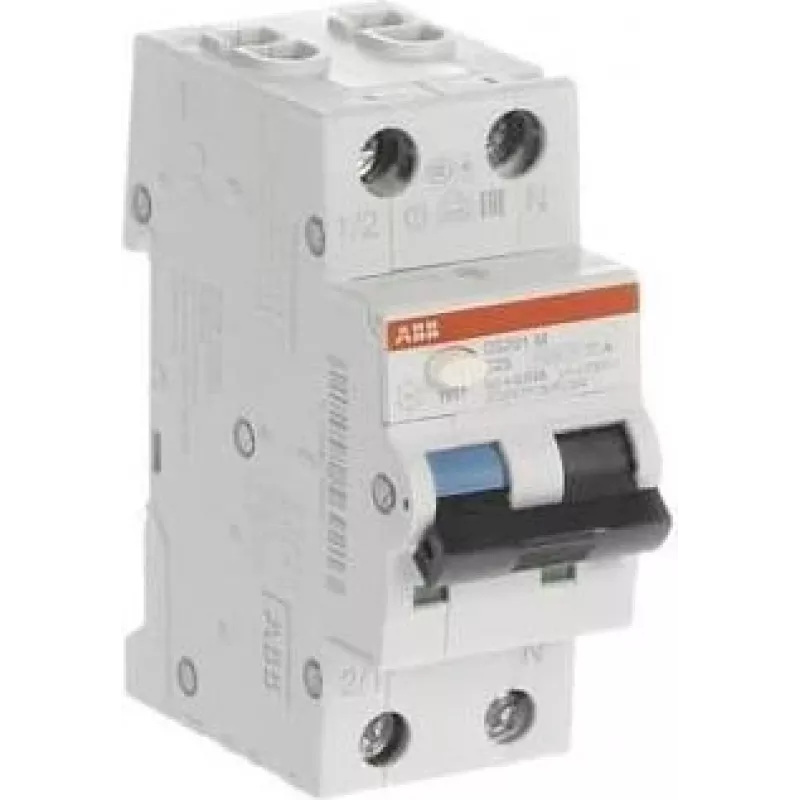

ABB 2CSR275180R0165 RCBO 1P+N 16A C-Kurve 30mA AC Typ 6kA 2 Module DS201

Elektrische Fehler und Überlastungen können zu gefährlichen Situationen führen, die Geräte beschädigen und die persönliche Sicherheit gefährden. Der ABB 2CSR275180R0165 vereint Fehlerstrom- und Überstromschutz in einem einzigen kompakten Gerät und gewährleistet so einen zuverlässigen Schutz für Personen und Anlagen. Dieser RCBO aus der DS201-Serie erkennt Ableitströme von 30 mA und löst sofort aus, während er gleichzeitig mit C-Kennlinie vor Überlast und Kurzschluss schützt. Er ist die ideale Lösung für Wohn- und Gewerbeanwendungen, bei denen sowohl Sicherheit als auch Platz eine wichtige Rolle spielen.

Für wen ist er geeignet

Dieses Gerät ist für Elektriker, Schaltschrankbauer und Facility-Manager gedacht, die Endstromkreise in Verteilerkästen schützen müssen. Es eignet sich besonders für Steckdosen, Beleuchtungsstromkreise und andere Verbraucher, bei denen Personenschutz gegen elektrischen Schlag erforderlich ist. Das 1P+N-Design mit einer Breite von zwei Modulen ermöglicht eine einfache Integration in Standard-Hutschienenverteiler und spart Platz, ohne die Sicherheit zu beeinträchtigen.

Hauptmerkmale

• Kombinierter Fehlerstrom- und Überstromschutz (RCBO)
• Bemessungsstrom 16 A, Auslösecharakteristik C
• Empfindlichkeit 30 mA, Wechselstrom-Fehlerstromerkennung
• Schaltvermögen 6 kA, Bemessungsspannung 230 V AC
• Kompakte 2-Modul-Breite, Hutschienenmontage
• Hohe elektrische und mechanische Lebensdauer
• Entspricht IEC/EN 61009-1

Technische Daten

• Produkttyp: RCBO
• Serie: DS201
• Polzahl: 1P+N
• Bemessungsstrom (In): 16 A
• Auslösecharakteristik: C
• Bemessungsfehlerstrom (IΔn): 30 mA
• Fehlerstromtyp: AC
• Bemessungsspannung (Ue): 230 V AC
• Bemessungsfrequenz: 50/60 Hz
• Bemessungskurzschlussvermögen (Icn): 6 kA
• Anzahl der Module: 2
• Montageart: Hutschiene
• Elektrische Lebensdauer: 10000 Schaltspiele
• Mechanische Lebensdauer: 20000 Schaltspiele
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt starr: 35 mm²
• Anschlussquerschnitt flexibel: 25 mm²
• Schutzart: IP20 (Klemmen)
• Betriebstemperaturbereich: -25 bis +55 °C
• Normen: IEC/EN 61009-1

Tipps

Stellen Sie bei der Installation dieses RCBO sicher, dass der vorgeschaltete Überstromschutz koordiniert ist, um Fehlauslösungen zu vermeiden. Für Stromkreise mit elektronischen Lasten, die Gleichfehlerströme erzeugen können, sollten Sie einen Fehlerstromschutzschalter vom Typ A oder B in Betracht ziehen. Testen Sie das Gerät nach der Installation immer mit der Prüftaste und regelmäßig im Rahmen der Wartung.
