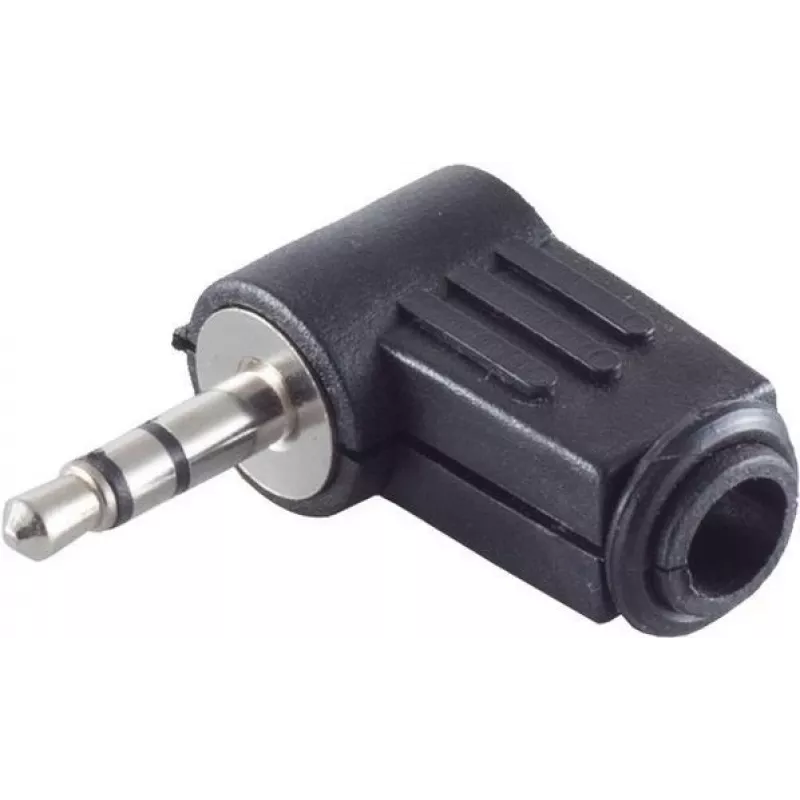

3,5-mm-Stereostecker ShiverPeaks abgewinkelt, 3-polig

Der ShiverPeaks 3,5-mm-Stereostecker abgewinkelt, 3-polig ist ein kompakter TRS-Audioanschluss, der für Stereosignale (links, rechts, Masse) entwickelt wurde. Sein abgewinkeltes Gehäuse reduziert die Belastung von Kabeln und Anschlüssen und eignet sich daher für beengte Platzverhältnisse und tragbare Konfigurationen. Der Stecker ist kompatibel mit standardmäßigen 3,5-mm-TRS-Buchsen an Kopfhörern, tragbaren Audioplayern, Smartphones und vielen Verbraucher-Audiogeräten und eignet sich für Kabelreparaturen und individuelle Kabelkonfektionen.

Vorteile

Der abgewinkelte Formfaktor minimiert die Biegebeanspruchung an der Verbindungsstelle zwischen Kabel und Stecker, verlängert die Lebensdauer des Kabels und verbessert die Zuverlässigkeit auf engem Raum. Eine dreipolige Stereokonfiguration gewährleistet eine saubere Kanaltrennung für linken und rechten Audiokanal und eine solide Masseverbindung. Das kompakte Design ermöglicht eine unauffällige Installation und ist praktisch für tragbare Geräte oder dünne Gehäuse. Der Stecker ist für unkompliziertes Löten oder die Montage in benutzerdefinierten Audiokabeln und Reparaturaufgaben ausgelegt.

Geeignet für

• Kopfhörer und Ohrhörer mit standardmäßigen 3,5-mm-TRS-Buchsen
• Tragbare Musikplayer, Smartphones und Tablets mit 3,5-mm-Audioausgängen
• Kabelreparaturen und DIY-Kabelkonfektionen
• Audiogeräte auf engem Raum oder in Rackmount-Systemen, bei denen gerade Stecker Platzprobleme verursachen

Wichtige Spezifikationen

• Steckertyp: 3,5 mm TRS (Stereo, 3-polig)
• Ausrichtung: abgewinkelt
• Kontaktbelegung: Spitze (links), Ring (rechts), Hülse (Masse)
• Anwendung: Stereo-Audioverbindungen für Verbrauchergeräte und benutzerdefinierte Kabel
• Design: kompaktes Gehäuse zur Reduzierung der Kabelbelastung und Verbesserung der Platzverhältnisse

Verwendung

Entfernen Sie den Kabelmantel, um die Leiter freizulegen, verzinnen Sie die Drähte und löten Sie sie an die entsprechenden Anschlüsse: Spitze für linken Kanal, Ring für rechten Kanal und Hülse für Masse. Achten Sie auf die richtige Ausrichtung und sichern Sie das Kabel im Gehäuse, um Bewegungen zu vermeiden, die die Lötstellen belasten könnten. Überprüfen Sie nach der Montage die Durchgängigkeit und die korrekte Kanalverdrahtung mit einer Audioquelle und Kopfhörern oder einem Multimeter, bevor Sie den Stecker regelmäßig verwenden.

Empfehlungen

Für eine zuverlässige Langzeitleistung verwenden Sie eine Zugentlastung und halten Sie die Kabelbiegung am Stecker minimal. Führen Sie Reparaturen oder individuelle Montagen in einem gut beleuchteten Bereich mit geeignetem Lötwerkzeug durch und überprüfen Sie Polarität und Kanalzuordnung, bevor Sie das Gehäuse endgültig schließen.
