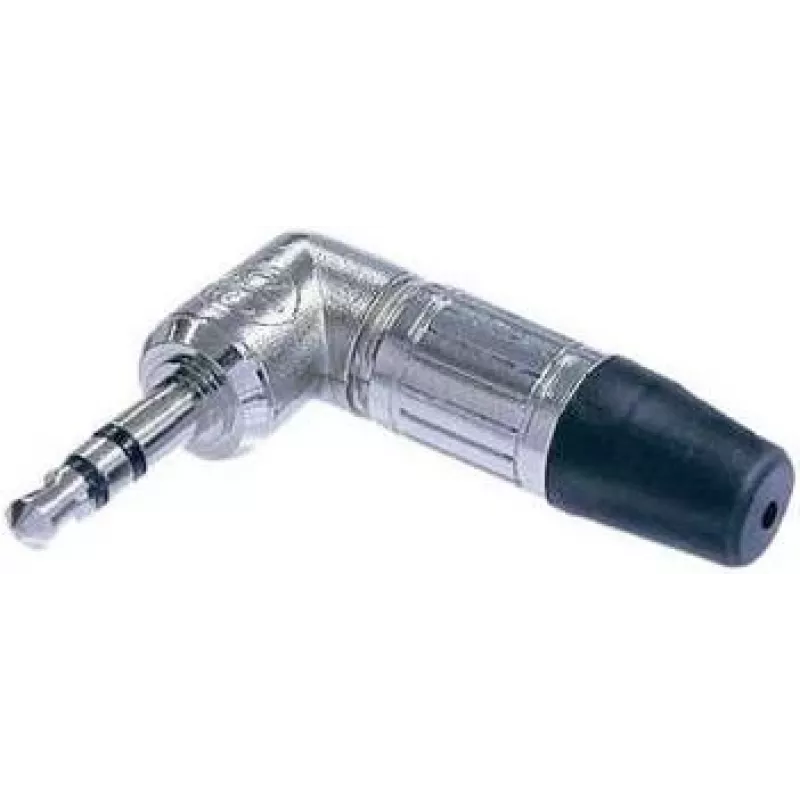

3.5 mm Rechtswinkel-Stecker Neutrik NTP3RC-CON – Metallgehäuse, Stereo-TRS-Steckverbinder

Der Neutrik 3.5 mm Rechtswinkel-Stecker NTP3RC-CON ist ein kompakter Stereo-TRS-Steckverbinder, der für sichere Audioverbindungen auf engem Raum entwickelt wurde. Seine rechtwinklige Bauform und das Metallgehäuse reduzieren die Kabelbeanspruchung und ermöglichen eine ordentliche Kabelführung hinter Instrumenten, tragbaren Recordern, Kopfhörern und in Patch-Anwendungen. Der Steckverbinder gewährleistet durch eine zuverlässige Konstruktion, die für wiederholtes Einstecken und Bewegen geeignet ist, einen gleichbleibenden mechanischen und elektrischen Kontakt.

Vorteile

Das Metallgehäuse bietet im Vergleich zu Kunststoffalternativen eine höhere Haltbarkeit und Abschirmung, während die rechtwinklige Konfiguration die Biegebelastung am Kabelausgang minimiert. Der Stereo-TRS-Kontakt sorgt für zuverlässige Tip-Ring-Sleeve-Verbindungen für symmetrische oder unsymmetrische Stereosignale. Die kompakten Abmessungen des Steckverbinders machen ihn für enge Installationen geeignet, bei denen gerade Stecker behindern oder das Kabel übermäßig belasten würden.

Geeignet für

• Anschluss von Instrumenten und Effektgeräten in Pedalboards oder beengten Instrumentenfeldern
• Kopfhöreranschlüsse, bei denen der Platz hinter der Buchse begrenzt ist
• Tragbare Audiorecorder und Feldausrüstung mit geringem Freiraum
• Patch- und Signalrouting in kompakten Audio-Setups

Wichtige Spezifikationen

• Steckverbindertyp: 3,5 mm Stereo-TRS (rechtwinklig)
• Gehäusematerial: Metall
• Kontaktkonfiguration: Tip-Ring-Sleeve, geeignet für Stereo- oder symmetrische Signale
• Anwendung: Audiosignalübertragung für Kopfhörer, Instrumente und tragbare Recorder
• Mechanische Merkmale: kompakte rechtwinklige Bauform zur Reduzierung des Kabelbiegeradius und der Beanspruchung

Verwendung

Bereiten Sie das Audiokabel vor, indem Sie den Außenmantel entfernen und die inneren Leiter gemäß der Standardverkabelung für Stereo-TRS isolieren. Löten oder befestigen Sie die Tip-, Ring- und Sleeve-Kontakte gemäß der Montageanleitung des Steckverbinders, wobei auf guten elektrischen Kontakt zu achten und lose Litzen zu vermeiden sind. Schieben Sie das Metallgehäuse in Position und ziehen Sie alle Befestigungselemente fest, sodass das Kabel sicher geklemmt wird. Stecken Sie den montierten Rechtswinkel-Stecker in die Gerätebuchse, bis er vollständig einrastet, um die elektrische Verbindung herzustellen.

Empfehlungen

Um die Lebensdauer zu maximieren, vermeiden Sie wiederholte seitliche Belastungen des Kabels am Steckverbinder und sichern Sie das Kabel in der Nähe des Steckers, wenn es in mobilen oder stark frequentierten Setups verwendet wird. Verwenden Sie eine geeignete Zugentlastung und ein abgeschirmtes Kabel für beste Audioleistung in Umgebungen mit möglichen elektromagnetischen Störungen.
