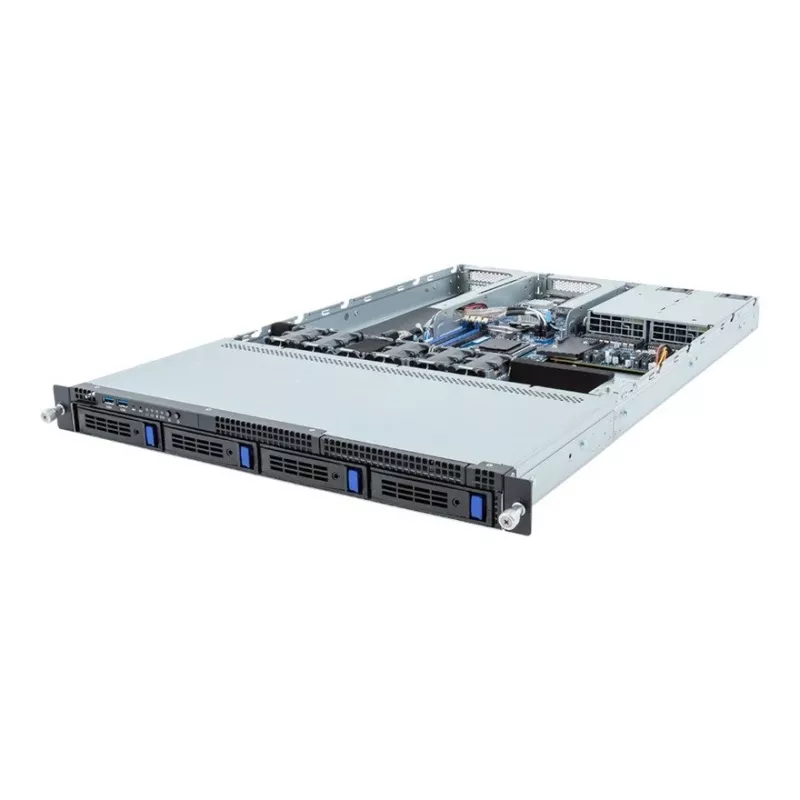

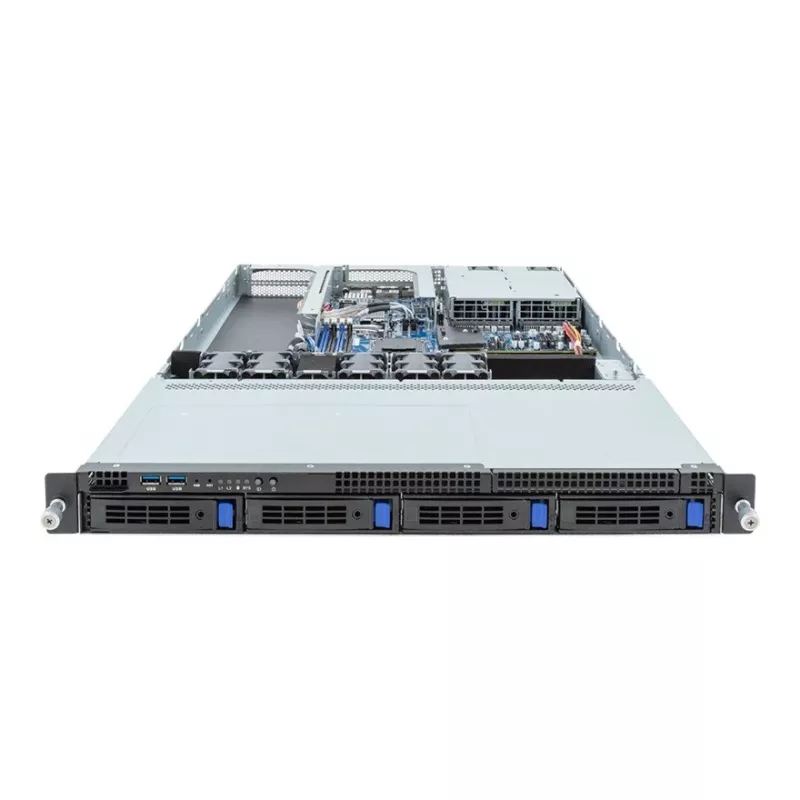

1U Rack-Server-Plattform GIGABYTE R133-C13-ACG1 — AMD B650E-Motherboard, Sockel AM5, 4x DDR5 UDIMM-Steckplätze, 800 W redundantes Netzteil, 4x 2,5-Zoll-/3,5-Zoll-Schächte

Die GIGABYTE 1U Rack-Server-Plattform R133-C13-ACG1 ist ein kompakter Rackmount-Server, der auf einem AMD B650E-Motherboard mit Sockel AM5-Design basiert. Die Plattform unterstützt einen einzelnen AMD EPYC 4004-Serien-Prozessor und bietet integrierte Aspeed AST2600-Grafik, TPM 2.0-Sicherheit, vier DDR5 UDIMM-Arbeitsspeichersteckplätze mit Unterstützung für RDIMM-Taktraten von bis zu 4000 MHz sowie ein redundantes 800 W 80 PLUS Titanium-Netzteil. Das Gehäuse verfügt über vier 2,5-Zoll-/3,5-Zoll-Laufwerksschächte, einen M.2-Steckplatz, PCIe-Erweiterung mit einem Gen5 x16- und einem Gen4 x4-Steckplatz sowie zwei Gigabit-Ethernet-Ports, die von einem Broadcom BCM5720 gesteuert werden.

Vorteile

Die Server-Plattform kombiniert einen kompakten 1U-Rack-Formfaktor mit unternehmenstauglichen Funktionen wie redundanter 800 W 80 PLUS Titanium-Stromversorgung, TPM 2.0 und integrierter Management-Grafik. Vier DDR5 UDIMM-Steckplätze und moderne PCIe Gen5/Gen4-Erweiterungsoptionen ermöglichen flexible Arbeitsspeicher- und Beschleunigerkonfigurationen, während zwei Gigabit-LAN-Ports und Frontblendenanzeigen den standardmäßigen Rack-Betrieb unterstützen.

Geeignet für

• Edge- und rackmontierte Rechengeräte
• Virtualisierungshosts und leichtgewichtige Datenbankserver
• Netzwerkgeräte und Managementknoten
• Speicherintensive Anwendungen mit bis zu vier 2,5-Zoll-/3,5-Zoll-Laufwerken

Wichtige Spezifikationen

• Formfaktor: 1U-Rackgehäuse, schwarz

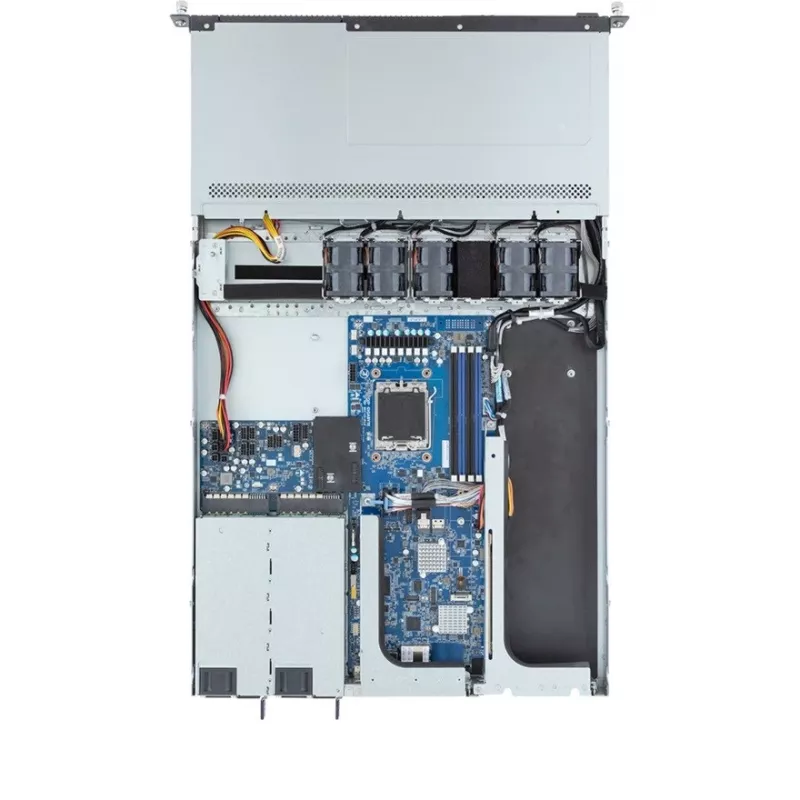

• Motherboard-Chipsatz: AMD B650E, Sockel AM5
• Prozessorunterstützung: einzelne AMD EPYC 4004-Serien-CPU
• Arbeitsspeicher: 4 x DDR5 UDIMM DIMM-Steckplätze, unterstützte RDIMM-Taktraten von bis zu 4000 MHz
• Integrierte Grafik: Aspeed AST2600
• Speicherschächte: 4 x 2,5-Zoll-/3,5-Zoll-Laufwerksschächte; unterstützt HDD und SSD; ein M.2-Steckplatz
• RAID: unterstützt RAID-Level 0
• Erweiterung: 1 x PCIe Gen5 x16-Steckplatz, 1 x PCIe Gen4 x4-Steckplatz

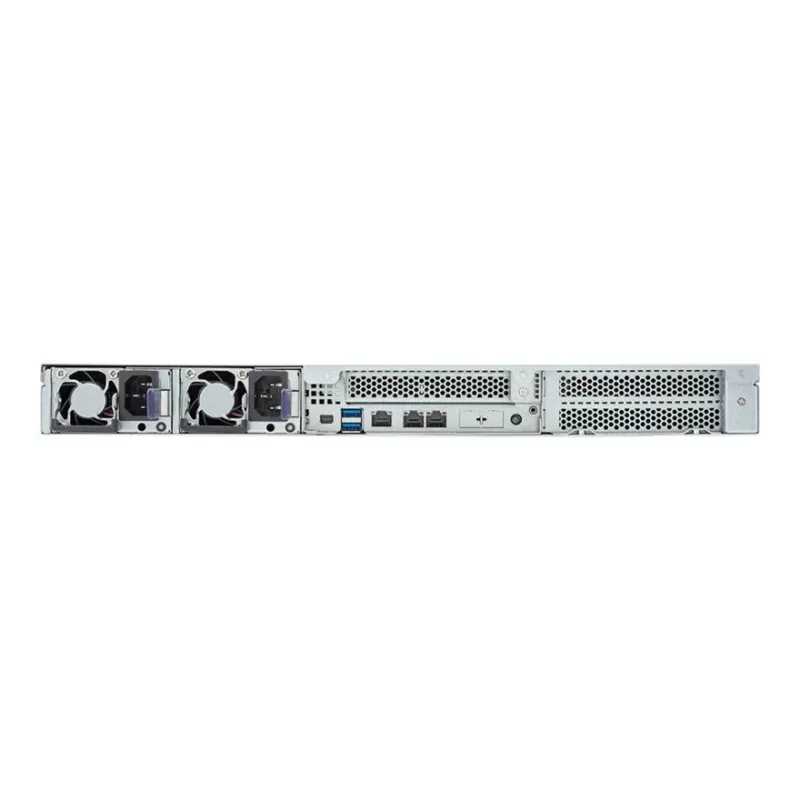

• Netzwerk: 2 x Gigabit-Ethernet (Broadcom BCM5720), Management-LAN-Port
• Anschlüsse: 4 x USB 3.2 Gen1 Typ-A, 1 x Mini DisplayPort
• Stromversorgung: 800 W redundantes Netzteil, 80 PLUS Titanium
• Abmessungen (H×B×T): 43,5 mm × 438 mm × 710 mm
• Betriebstemperatur: 10–30 °C; Lagertemperatur: -40–60 °C; Lagerfeuchtigkeit: 20–95%

Verwendung

Installieren Sie einen kompatiblen AMD EPYC 4004-Serien-Prozessor in den Sockel AM5, bestücken Sie die DDR5 UDIMM-Arbeitsspeichermodule gemäß Motherboard-Handbuch über die vier DIMM-Steckplätze und montieren Sie die Speicherlaufwerke in den verfügbaren 2,5-Zoll-/3,5-Zoll-Schächten oder dem M.2-Steckplatz. Schließen Sie die Netzwerkkabel an die RJ-45-Gigabit-Ports an und verbinden Sie die redundanten 800 W-Netzteileinheiten mit der Stromversorgung. Verwenden Sie den Netzschalter und die LED-Anzeigen an der Vorderseite für den grundlegenden Rack-Betrieb und die Überprüfung des Systemstatus.

Empfehlungen

Versuchen Sie nicht, das Gerät selbst zu zerlegen. Betreiben Sie den Server innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche und befolgen Sie das Motherboard-Handbuch für die Installation von CPU, Arbeitsspeicher und Speicher, um einen zuverlässigen Betrieb sicherzustellen.
