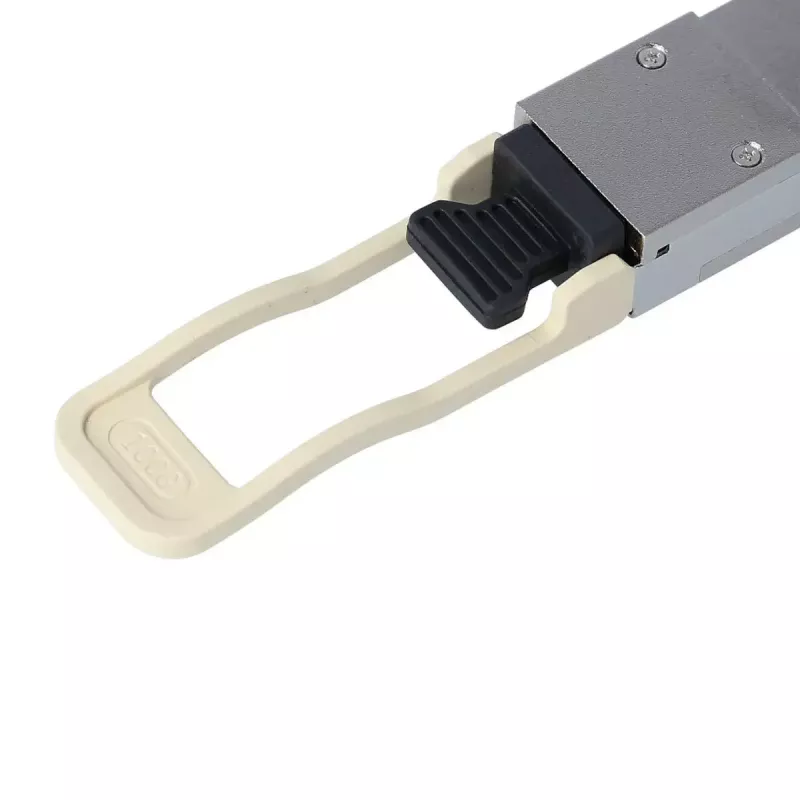

100G QSFP28 Transceiver-Modul BlueOptics 100G-QSFP28-SR4-EN-BO 100000 Mbit/s 850 nm

Das BlueOptics 100G-QSFP28-SR4-EN-BO ist ein QSFP28-Multimode-Faser-Transceiver, der für 100GBASE-SR4-Anwendungen in Rechenzentren und hochdichten Netzwerkumgebungen entwickelt wurde. Es unterstützt eine aggregierte Datenrate von 100000 Mbit/s über parallele Multimode-Fasern mit einem MPO/MTP-Stecker und arbeitet mit einer Wellenlänge von 850 nm. Das Modul ist kompakt und leicht (ca. 40 g), entspricht den mechanischen und elektrischen QSFP28-MSA-Spezifikationen und bietet hot-pluggable 100-Gigabit-Ethernet-Konnektivität für Switches, Router und optische Aggregationsgeräte, die QSFP28-SR4-Optiken akzeptieren.

Vorteile

Der Transceiver liefert standardisierte QSFP28-Konnektivität, die mit Geräten kompatibel ist, die 100GBASE-SR4 unterstützen, und ermöglicht Verbindungen mit hoher Bandbreite über typische Multimode-Distanzen. Gemäß MSA-Richtlinien gebaut, unterstützt er digitale Diagnose (DDM/DOM) zur Echtzeitüberwachung von Versorgungsspannung, Laser-Bias-Strom, Sendeleistung, Empfangsleistung und Temperatur. Durch die Verwendung von MPO/MTP-Konnektivität und bewährten optischen Komponenten bietet das Modul vorhersagbare Leistung, eine geringe elektromagnetische Anfälligkeit, die faseroptischen Systemen eigen ist, und einen kleinen Formfaktor, der für hochdichte Racks geeignet ist.

Geeignet für

• 100-Gigabit-Ethernet-Trunk-Verbindungen in Rechenzentren
• Switch-zu-Switch-Verbindungen in Campus- und Unternehmensnetzwerken
• Hochgeschwindigkeitsverbindungen zwischen Servern, Speicher-Arrays und Aggregationsgeräten
• Kurzdistanz-Multimode-Faser-Verbindungen (bis zu typischen OM3/OM4-Distanzen für SR4)

Wichtige Spezifikationen

• Schnittstellentyp: QSFP28 (MPO/MTP-Stecker)
• Datenrate: 100000 Mbit/s aggregiert (100G)
• Wellenlänge: 850 nm (Senden und Empfangen)
• Fasertyp: Multimode-Faser, 4-spurige parallele Optik (SR4)
• Formfaktor: QSFP28, hot-pluggable
• Gewicht: ca. 0,04 kg
• Digitale Diagnose: DDM/DOM-Unterstützung (MSA SFF-8472-kompatibel)

Verwendung

Installieren Sie das QSFP28-Modul in einen kompatiblen QSFP28-Port, bis das Modul sicher sitzt und die Verriegelung einrastet. Schließen Sie ein MPO/MTP-Multimode-Patchkabel an den Transceiver an und stellen Sie sicher, dass die Polarität korrekt ist und der Fasertyp (OM3/OM4 je nach Anwendung) übereinstimmt. Überprüfen Sie, ob das Host-Gerät das Modul erkennt, und aktivieren oder bestätigen Sie bei Bedarf die DDM/DOM-Überwachung in der Verwaltungsschnittstelle des Netzwerkgeräts, um auf Diagnosedaten zuzugreifen. Befolgen Sie für sicheres Hot-Plugging die Richtlinien des Host-Anbieters zum Einsetzen und Entfernen und treffen Sie während der Handhabung Vorsichtsmaßnahmen gegen elektrostatische Entladungen.

Empfehlungen

Verwenden Sie zertifizierte Multimode-MPO/MTP-Patchkabel und geeignete Breakouts oder Patchpanels, um die Signalintegrität zu erhalten. Stimmen Sie die Kabelqualität (OM3/OM4) ab und halten Sie die korrekte Polarität ein, wenn Sie SR4-Lanes verbinden. Stellen Sie sicher, dass die Netzwerkhardware 100GBASE-SR4-QSFP28-Module und DDM/DOM-Funktionen zur Überwachung unterstützt. Für eine optimale Link-Performance minimieren Sie Biegungen und Belastungen der Faserverläufe und führen Sie nach der Installation einen Link-Test durch.
