VGA-Kabel Vision TC3-PK10MCABLES 10 m

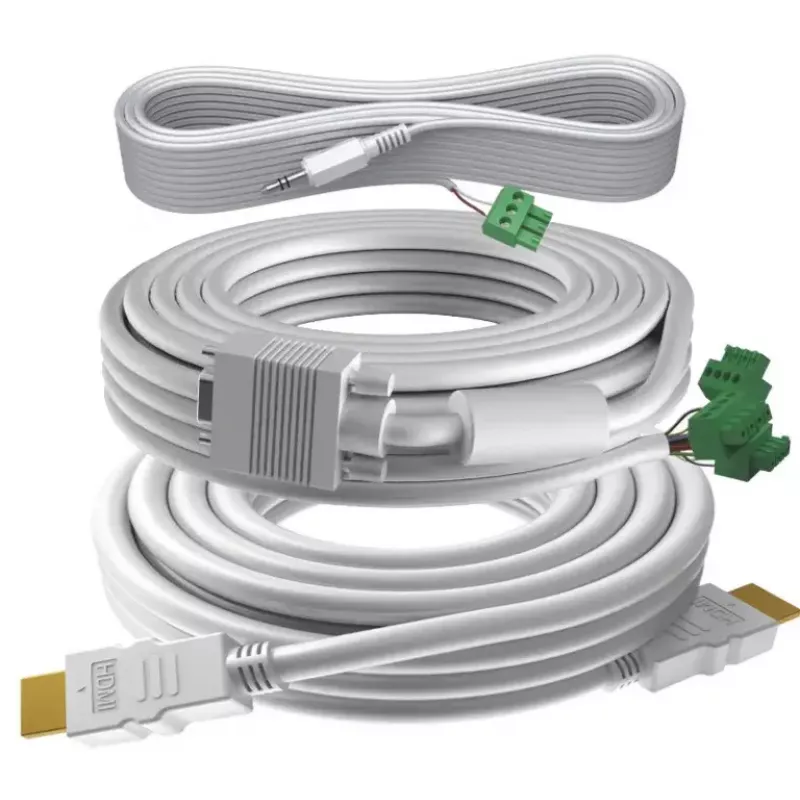

Das Vision TC3-PK10MCABLES-Kit enthält drei weiße AV-Kabel für den Installationsgebrauch: ein 10 m langes VGA-Kabel mit vergossenen D-Sub-Steckern, ein 3,5-mm-Mono/Stereo-Miniklinken-Installationskabel mit vergossenem Stecker und ein 4K-fähiges High-Speed-HDMI-Kabel (HDMI 1.4) mit Ethernet. Die Kabel verfügen über PVC-Mäntel, vergoldete HDMI- und VGA-Kontakte und einen Ferritkern am VGA-Kabel zur Reduzierung von HF-Störungen. Die Leiterquerschnitte variieren je nach Kabellänge beim HDMI-Kabel; das VGA-Kabel verwendet 28-AWG-Leiter und eine geflochtene Al-Mg-Abschirmung mit >65 % Überdeckung.

Vorteile

Das Set bietet konfektionierte, installationsfreundliche Leitungen mit vergossenen Steckern an einem Ende und männlichen Phoenix-Steckverbindern am anderen Ende für den direkten Anschluss an Techconnect-Frontplattenmodule. Materialien und Konstruktion – einschließlich vergoldeter Kontakte, geflochtener Abschirmung am VGA-Kabel und eines Ferritkerns zur Unterdrückung von HF-Rauschen – sind darauf ausgelegt, eine stabile Signalübertragung in typischen AV-Installationen zu gewährleisten. Das HDMI-Kabel unterstützt 4K und Ethernet über HDMI, sofern von den angeschlossenen Geräten unterstützt.

Geeignet für

Technische Daten

So wird es verwendet

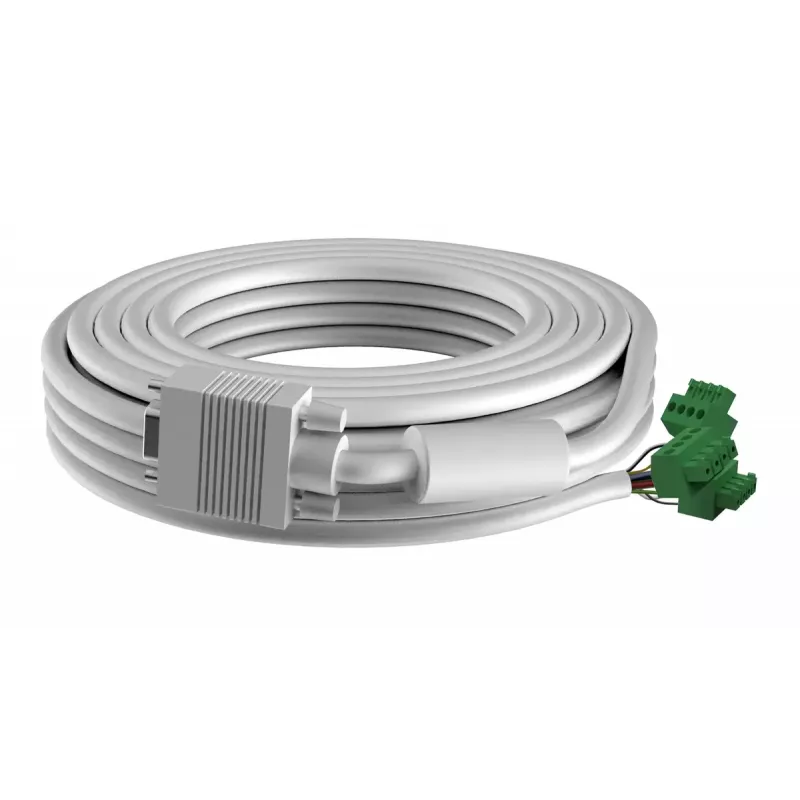

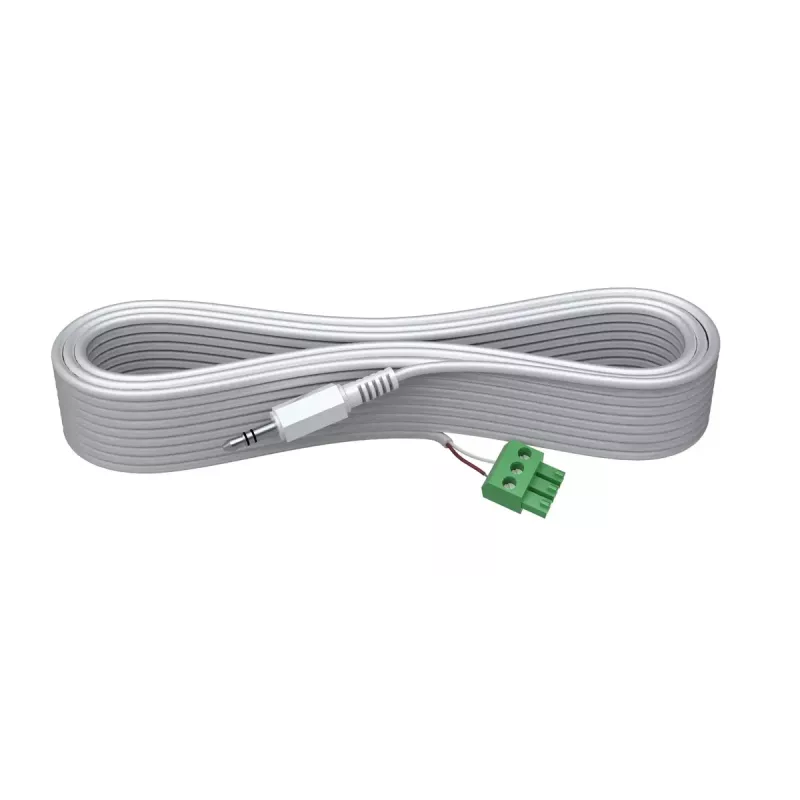

Stecken Sie den vergossenen VGA-HD15-Stecker in die VGA-Quelle oder das Display und führen Sie den männlichen Phoenix-Stecker in die entsprechende Klemme des Techconnect-Moduls oder der Wandplatte ein. Verbinden Sie den 3,5-mm-Miniklinkenstecker mit der Audioquelle oder -senke und stecken Sie den Phoenix-Stecker in das Frontplattenmodul. Bei HDMI verbinden Sie die HDMI-A-Stecker mit den Quell- und Anzeigegeräten. Stellen Sie sicher, dass die Stecker vollständig eingerastet sind und so verlegt werden, dass scharfe Biegungen vermieden werden. Befestigen Sie die Kabel in der Installation, um eine Belastung der Stecker zu vermeiden.

Empfehlungen

Für die beste Leistung halten Sie VGA- und HDMI-Leitungen von großen elektromagnetischen Störquellen fern und vermeiden Sie übermäßiges Biegen oder Knicken. Verwenden Sie das mit Ferritkern ausgestattete VGA-Kabel in Umgebungen mit potenziellen HF-Störungen. Überprüfen Sie die Gerätekompatibilität für HDMI-Ethernet- und 4K-Funktionen, bevor Sie sich auf diese Funktionen verlassen.
