Umweltsensor GIRA 091300

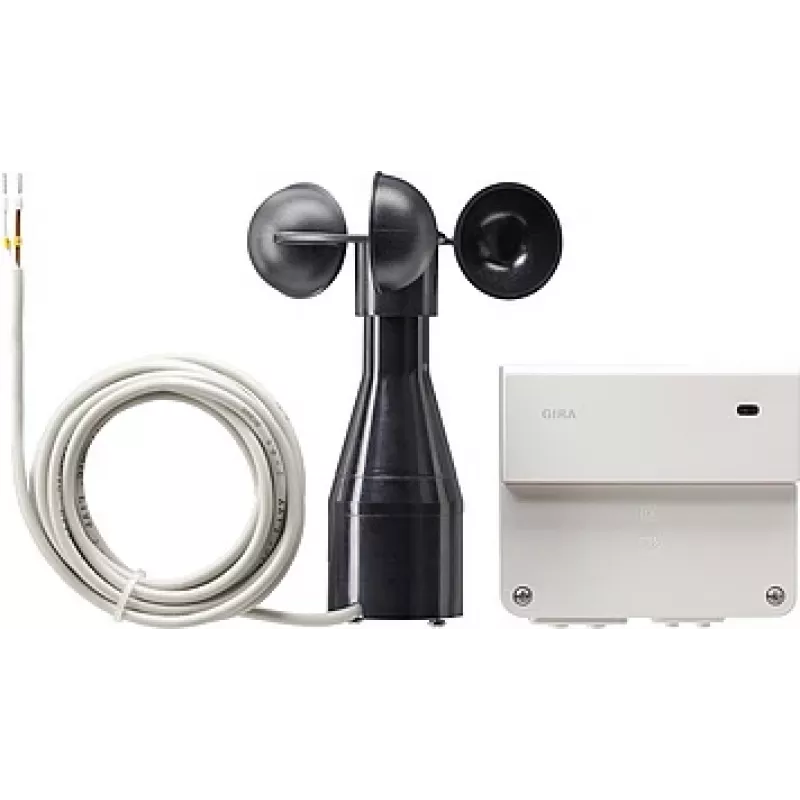

Der GIRA 091300 Umweltsensor ist ein Windgeber (Schalenanemometer), der Windgeschwindigkeit in elektrische Signale für die Gebäudeautomation umwandelt. Er kann auf einem Dach oder einer Gebäudefassade montiert und mit einer Auswerteeinheit verbunden werden, um automatische Reaktionen wie das Hochfahren von Jalousien bei zunehmender Windgeschwindigkeit zu ermöglichen. Der Sensor misst Windgeschwindigkeiten im Bereich von 3,3 bis 24,5 m/s und kommuniziert mit der Auswerteeinheit über eine maximale Betriebsentfernung von 50 m. Das Gerät wird über das Wechselstromnetz (230 V, 50 Hz) versorgt und hat ein kompaktes Gehäuse mit einer Höhe von 160 mm und einem Durchmesser von 134 mm.

Vorteile

Der Umweltsensor bietet eine zuverlässige Windgeschwindigkeitsmessung nach dem Schalenanemometer-Prinzip und gibt elektrische Signale aus, die mit einer externen Auswerteeinheit kompatibel sind. Sein Arbeitsbereich deckt typische Windverhältnisse ab, die für die Fassaden- und Beschattungssteuerung relevant sind. Die Auswerteeinheit verfügt über einen Testmodus mit einer LED zur Funktionsprüfung und bietet Verteilerklemmen zum Anschluss eines beheizten Windmelders. Die kompakten Abmessungen des Sensors und die übliche Netzversorgung vereinfachen Installation und Integration in bestehende Gebäudeautomationssysteme.

Geeignet für

Technische Daten

Anwendung

Montieren Sie das Schalenanemometer auf einem Dach oder an einer Gebäudeseite an einem hindernisfreien Ort, um eine genaue Windmessung zu gewährleisten. Schließen Sie die Sensorverkabelung gemäß den Anschlussplänen des Herstellers an die Auswerteeinheit an. Stellen Sie an der Auswerteeinheit die Windgeschwindigkeitsschwellen ein, die Aktionen wie das Hochfahren von Jalousien auslösen; überprüfen Sie die korrekte Funktion mithilfe des Testmodus und der eingebauten Test-LED. Falls ein beheizter Windmelder erforderlich ist, schließen Sie ihn an die dafür vorgesehenen Verteilerklemmen der Auswerteeinheit an.

Empfehlungen

Installieren Sie den Sensor an einer exponierten Stelle, frei von nahen Hindernissen und in angemessener Höhe. Überprüfen Sie regelmäßig das Schalenanemometer auf mechanischen Verschleiß und kontrollieren Sie die Signal- und LED-Testfunktion an der Auswerteeinheit. Befolgen Sie die örtlichen Elektrovorschriften beim Anschluss der Wechselstromversorgung und ziehen Sie bei Bedarf eine Elektrofachkraft für die Installation hinzu.
