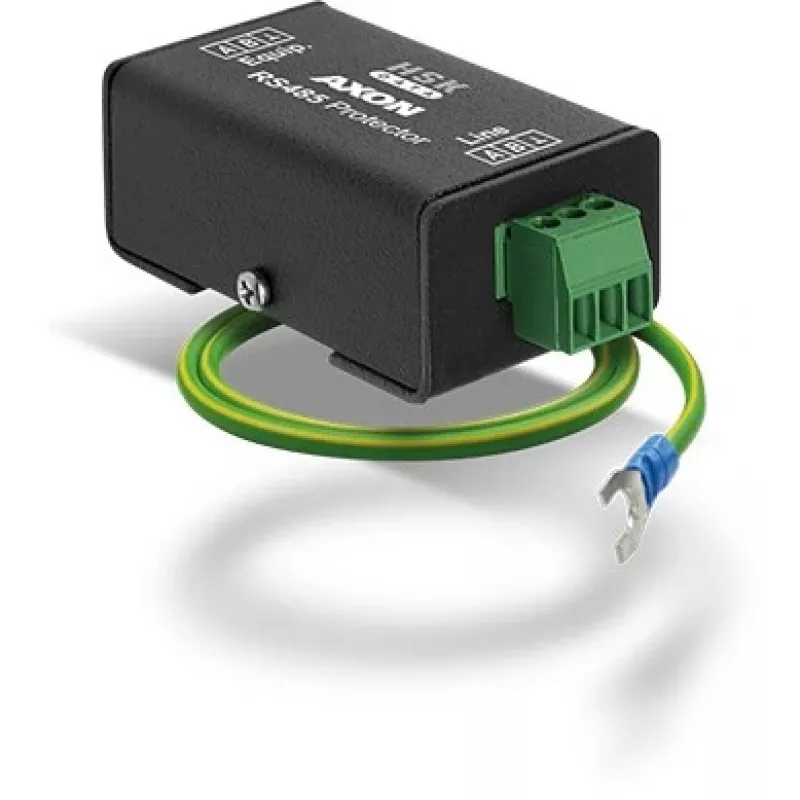

Überspannungsschutz AXON-RS485 Symmetrische Leitung

Der Überspannungsschutz AXON-RS485 ist ein leistungsstarkes Datenschutzgerät für RS-485-Kommunikationssysteme, das vor transienten Überspannungen schützt. Es bietet symmetrischen Leitungsschutz (Differential- und Gleichtakt) für ein differentielles Paar plus Erde und gewährleistet zuverlässigen Betrieb in industriellen Umgebungen.

Vorteile

Schützt empfindliche RS-485-Geräte vor blitzinduzierten Überspannungen und Schaltspitzen. Bietet ultraschnelle Reaktionszeit (<1 ns) und niedrige Schutzpegel. Kompakte Hutschienenmontage vereinfacht die Installation in Schaltschränken.

Geeignet für

• Industrielle Automatisierungs- und Prozesssteuerungssysteme
• Gebäudemanagement- und HLK-Netzwerke
• Sicherheits- und Zutrittskontrollsysteme
• Fernüberwachungs- und SCADA-Anwendungen

Wichtige Spezifikationen

• Schnittstelle: RS-485, symmetrische Leitung (Differential- & Gleichtakt)
• Nennspannung (Un): 6 V DC
• Maximale Dauerbetriebsspannung (Uc): 7 V DC
• Nennableitstoßstrom (In): 10 kA (8/20 µs)
• Maximaler Ableitstoßstrom (Imax): 20 kA (8/20 µs)
• Schutzpegel (Up) Leitung-Leitung: <15 V
• Schutzpegel (Up) Leitung-Erde: <600 V
• Reaktionszeit: <1 ns
• Anschluss: Schraubklemmen
• Montage: 35 mm Hutschiene
• Betriebstemperatur: -40°C bis +85°C
• Gehäuse: Selbstverlöschender Thermoplast, IP20
• Maximale Datenrate: 10 Mbps
• Normen: IEC 61643-21, EN 61643-21

Empfehlungen

Für optimalen Schutz installieren Sie diesen Überspannungsschutz am Eintritt des RS-485-Kabels in das Gerätegehäuse. Stellen Sie eine ordnungsgemäße Erdung über die dafür vorgesehene Erdungsklemme sicher. Geeignet für den Einsatz in rauen Industrieumgebungen mit weitem Temperaturbereich.
