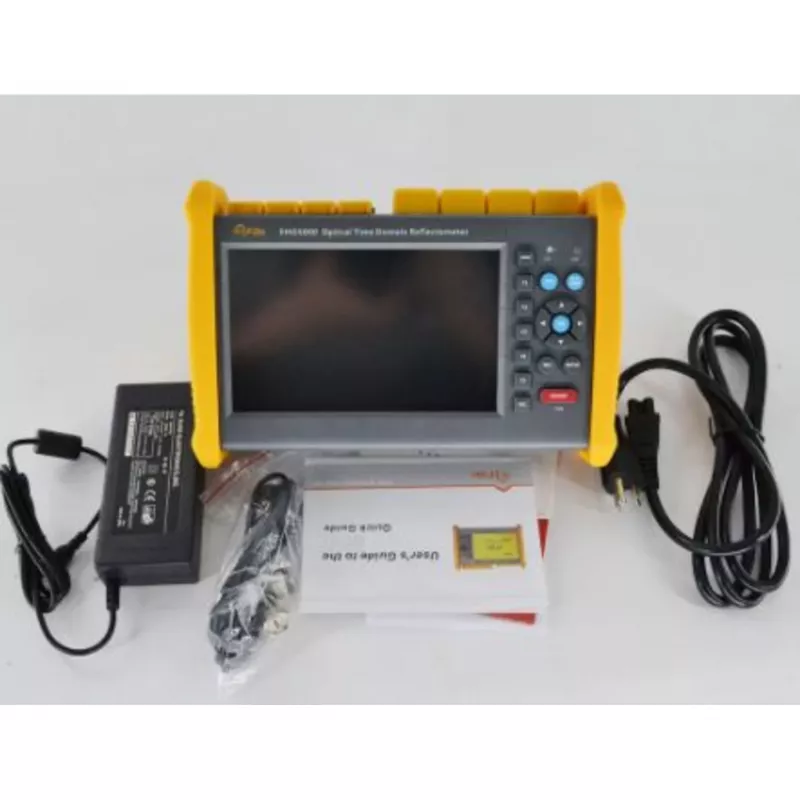

Synergy 21 Fibre Optic Splicing Tool OTDR

Das Synergy 21 S21-LWL-001005 ist ein professionelles Glasfaser-Spleißwerkzeug mit integriertem OTDR, entwickelt für Installation, Wartung und Fehlersuche in Glasfasernetzen. Dieses All-in-One-Gerät vereint ein OTDR, einen visuellen Fehlerlokalisierer (VFL), ein optisches Leistungsmessgerät (OPM) und eine Lichtquelle (LS) in einem robusten, tragbaren Gerät. Es unterstützt sowohl Singlemode- als auch Multimode-Fasern mit einem breiten Wellenlängenspektrum und eignet sich daher für FTTx-, LAN- und Telekommunikationsanwendungen. Der 7-Zoll-Kapazitiv-Touchscreen ermöglicht eine intuitive Bedienung, und das Gerät kann bis zu 100.000 Spuren für eine umfassende Dokumentation speichern.

Vorteile

Kombiniert mehrere Testfunktionen in einem Gerät und spart so Zeit und Kosten. Hoher Dynamikbereich und kurze Totzonen gewährleisten genaue Messungen auch bei kurzen Kabeln. Der große Touchscreen und der Automatikmodus vereinfachen die Bedienung für Techniker aller Qualifikationsstufen. Die lange Akkulaufzeit (>10 Stunden) unterstützt die Feldarbeit über den ganzen Tag.

Geeignet für

• Installation und Wartung von Glasfasernetzen (FTTx, LAN, Telekommunikation)
• Fehlerortung und Charakterisierung von Glasfaserstrecken
• Abnahmetests und Dokumentation neuer Installationen
• Tests an aktiven Fasern mit 1625/1650 nm Wellenlängen

Wichtige Spezifikationen

• OTDR-Wellenlängen: 850/1300/1310/1550/1625/1650 nm
• Dynamikbereich (SM): 38/36 dB (1310/1550 nm)
• Dynamikbereich (MM): 24/22 dB (850/1300 nm)
• Ereignis-Totzone: ≤ 1 m
• Dämpfungs-Totzone: ≤ 5 m
• Display: 7-Zoll-Kapazitiv-Touchscreen
• VFL-Ausgangsleistung: >10 mW
• OPM-Messbereich: -70 bis +10 dBm
• Akkulaufzeit: >10 Stunden
• Datenspeicher: 100.000 Spuren
• Schnittstellen: USB, Ethernet
• Betriebstemperatur: -10°C bis 50°C

Empfehlungen

Für optimalen Schutz während Transport und Lagerung empfehlen wir die Verwendung einer kompatiblen Tragetasche (separat erhältlich). Das Gerät wird mit austauschbaren Adaptern für FC-, SC-, ST- und LC-Stecker geliefert.
