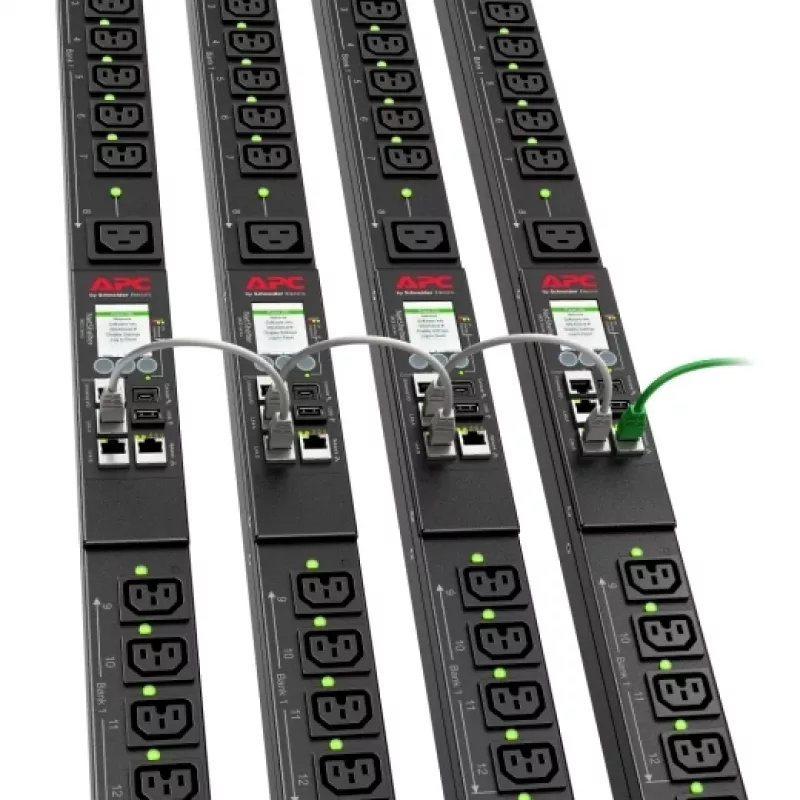

Stromverteilungseinheit APC NetShelter 9000 PDU 24 AC-Ausgänge (C13/C15/C19/C21), NEMA L6-20P, 200–208 V, 20 A, vertikal 0U, schwarz

Die APC NetShelter 9000 PDU ist eine vertikale 0U-Stromverteilungseinheit, die für die Installation in NetShelter-Racks und Netzwerkschränken konzipiert ist. Sie bietet 24 AC-Ausgänge in gemischter Konfiguration (C13, C15, C19 und C21) und akzeptiert einen NEMA L6-20P-Eingangsstecker für einen Nennbetrieb von 200–208 V bei bis zu 20 A. Die Einheit enthält eine vor Ort austauschbare Netzwerkmanagementkarte/Anzeigemodul (NMC) zur Reduzierung von Ausfallzeiten, hochhaltekräftige Ausgänge für verbesserten Kabelhalt und hydraulisch-magnetische Schutzschalter für gleichbleibendes Auslöseverhalten bei Temperaturschwankungen. Dieses Modell ist nach CUL, FCC 15 A, IEC 62368-1 und PSE zertifiziert.

Vorteile

Die vor Ort austauschbare NMC ermöglicht den Austausch des Netzwerkmanagementmoduls, ohne die PDU außer Betrieb zu nehmen, und minimiert so Unterbrechungen. Hochhaltekräftige Ausgänge erhöhen die Steckkraft, um versehentliches Trennen zu reduzieren, und bleiben dabei mit Standard-Netzkabeln kompatibel. Ausgewählte Funktionen der 9000er-Serie ermöglichen den Betrieb bei erhöhten Umgebungstemperaturen von bis zu 60 °C bei Volllast, was hochdichte Installationen unterstützt. Hydraulisch-magnetische Schutzschalter sorgen für zuverlässigen Überstromschutz über einen weiten Temperaturbereich.

Geeignet für

• Rechenzentrums-Racks und Serverschränke, die gemischte Ausgangstypen benötigen
• Netzwerk- und Telekommunikationsschränke mit 200–208 V-Elektroinfrastruktur
• Hochdichte Geräteinstallationen, bei denen ein Betrieb bei erhöhter Umgebungstemperatur erforderlich ist
• Umgebungen, die eine verwaltete Stromversorgung mit Fernüberwachung und -steuerung benötigen

Wichtige technische Daten

• Formfaktor: vertikal, 0U Rackmontage
• Gesamtausgänge: 24 AC-Ausgänge (Mischung aus C13-, C15-, C19-, C21-Kupplungen)
• Eingangssteckertyp: NEMA L6-20P
• Nennspannung: 200–208 V
• Maximalstrom: 20 A
• Netzwerkverwaltung: vor Ort austauschbare Netzwerkmanagementkarte/Anzeigemodul
• Ausgangshaltekraft: hochhaltekräftiges Design, kompatibel mit Standardkabeln
• Überstromschutz: hydraulisch-magnetische Schutzschalter
• Betriebstemperaturfähigkeit: ausgewählte Modelle unterstützen bis zu 60 °C bei Volllast
• Ausführung: schwarz

Verwendung

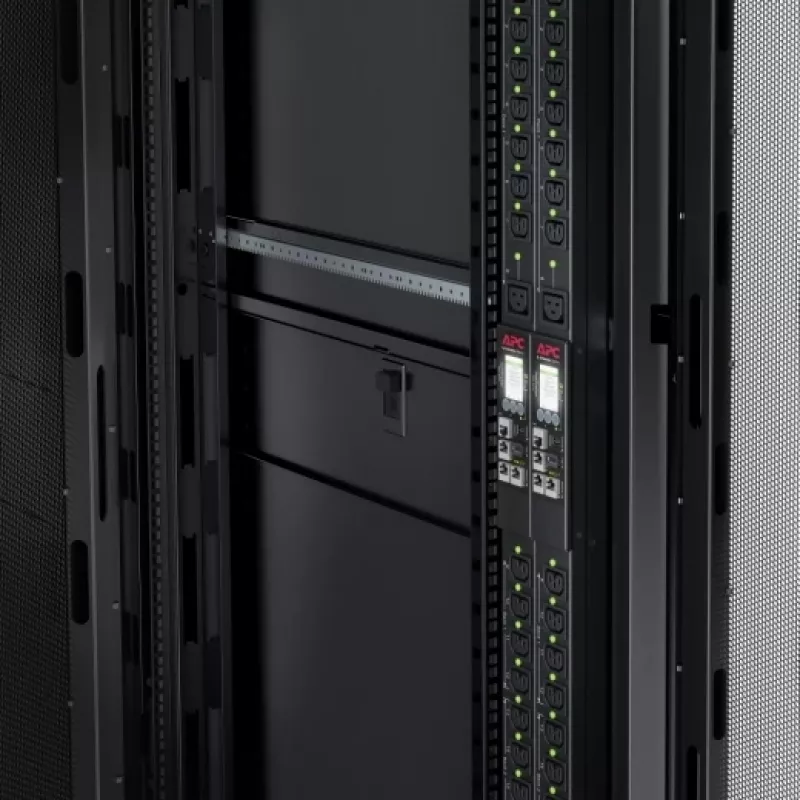

Installieren Sie die PDU vertikal in einer kompatiblen NetShelter- oder 0U-fähigen Rackposition und verbinden Sie den NEMA L6-20P-Eingang mit einer geeigneten 200–208 V-Stromquelle, die für 20 A ausgelegt ist. Schließen Sie die Geräte an die entsprechenden Ausgangstypen an (C13/C15 für Geräte mit niedrigerer Leistung, C19/C21 für Geräte mit höherer Leistung) und stellen Sie die Kabelkompatibilität sicher. Verwenden Sie die integrierte Netzwerkmanagementkarte und das Anzeigemodul, um Überwachung, Ausgangssteuerung und Alarme zu konfigurieren; bei Bedarf kann die NMC vor Ort gemäß den Serviceanweisungen des Herstellers ausgetauscht werden. Überprüfen Sie die Einstellungen der Schutzschalter und stellen Sie eine ordnungsgemäße Erdung sicher, bevor Sie die angeschlossenen Geräte in Betrieb nehmen.

Empfehlungen

Platzieren Sie die PDU an einer Rackposition, die ausreichende Luftzirkulation und Zugang zur NMC ermöglicht. Stellen Sie sicher, dass die angeschlossenen Geräte kompatible Kabel für C13/C15- oder C19/C21-Ausgänge verwenden, und überschreiten Sie nicht die 20 A-Abzweigkapazität. Wählen Sie für Installationen in Umgebungen mit höheren Temperaturen die Modelle der 9000er-Serie, die für den Betrieb bei 60 °C spezifiziert sind, und befolgen Sie die örtlichen Elektrovorschriften und bewährten Verfahren für das Wärmemanagement.
