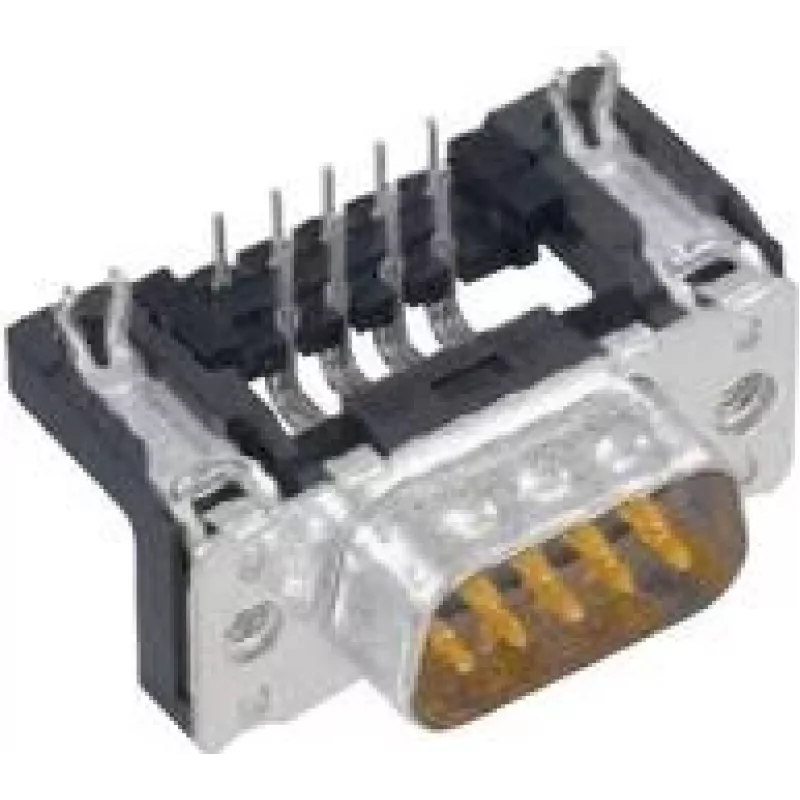

Steckverbinder Male SUB-D 90° Harting 9‑pin löten, MPN 09 65 162 6812-1

Harting 09 65 162 6812-1 ist ein männlicher SUB-D (D‑Sub) Steckverbinder mit einem 90°-Winkelgehäuse und neun Lötkontakten. Er bietet ein kompaktes, standardmäßiges 9-poliges Layout, das für serielle und Steuersignalverbindungen in elektronischen und industriellen Geräten geeignet ist, und ist für Baugruppen vorgesehen, die gelötete Anschlüsse oder eine abgewinkelte Montage auf Leiterplatten oder Kabelbäumen erfordern.

Vorteile

Der Steckverbinder verfügt über eine rechtwinklige Ausrichtung, die Platz auf der Platine spart und die Kabelführung erleichtert. Die Lötstifte bieten zuverlässigen elektrischen Kontakt und eine dauerhafte mechanische Befestigung bei ordnungsgemäßem Löten. Das standardmäßige 9-polige D‑Sub-Layout gewährleistet Kompatibilität mit gängigen seriellen Schnittstellen und Steuerschaltungen.

Geeignet für

• Serielle Kommunikationsschnittstellen (RS-232/RS-422 ähnliche Anwendungen)
• Steuersignalverbindungen in industriellen Geräten
• Leiterplattenbaugruppen, die einen abgewinkelten D‑Sub-Anschluss erfordern
• Kabelbäume, bei denen gelötete Stiftanschlüsse bevorzugt werden

Wichtige Spezifikationen

• Hersteller: Harting
• MPN: 09 65 162 6812-1
• EAN: 2050001836526
• Steckverbindertyp: Männlich SUB-D (D‑Sub), 9-polig
• Ausrichtung: 90° (rechtwinklig)
• Kontaktanschluss: Löten
• Menge: 1 Stück

Verwendung

Montieren Sie den Steckverbinder auf der Leiterplatte oder positionieren Sie ihn in der Kabelbaugruppe so, dass die 90°-Ausrichtung der gewünschten Kabelaustrittsrichtung entspricht. Löten Sie jeden Stift an die entsprechende Lötstelle oder den Draht gemäß den Standardlötpraktiken und den Anweisungen des Platinenherstellers. Überprüfen Sie die Stiftnummerierung und die Verdrahtung, bevor Sie das System mit Strom versorgen, um Fehlanschlüsse zu vermeiden. Verwenden Sie bei Bedarf geeignete Zugentlastung oder Montagehardware, um die mechanische Belastung der Lötstellen zu reduzieren.

Empfehlungen

Verwenden Sie geeignete Löttemperatur und Flussmittel für zuverlässige Verbindungen, überprüfen Sie die Lötstellen auf Kaltlötstellen oder Brücken, und setzen Sie mechanische Zugentlastung für langfristige Zuverlässigkeit in industriellen Umgebungen ein.
