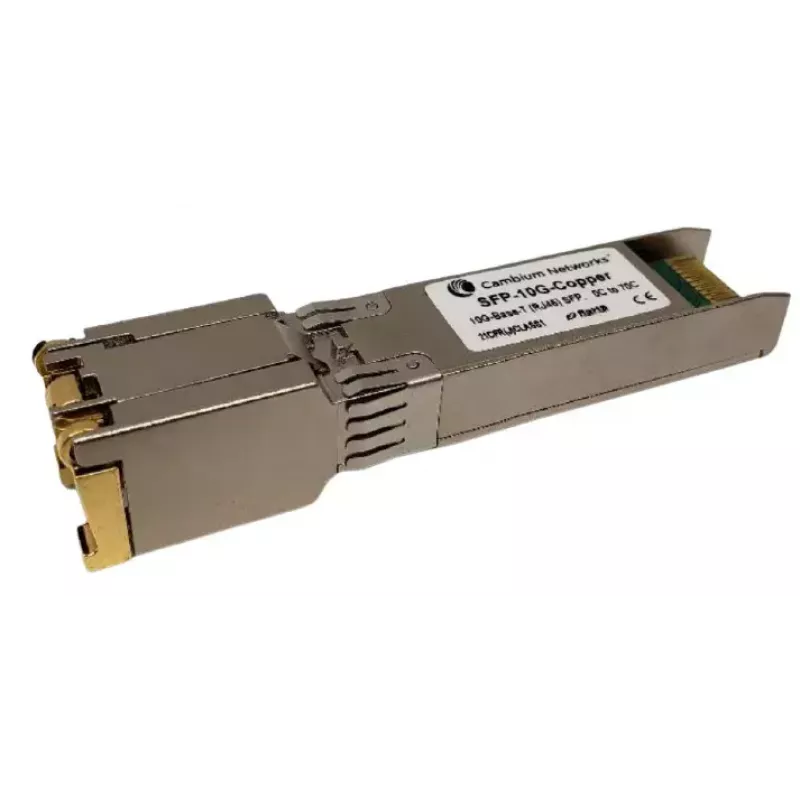

SFP-10G-COPPER Netzwerk-Transceivermodul Cambium 10 Gbit/s Kupfer SFP RJ-45 3,3V

Dieses Small Form Pluggable Plus (SFP+) Modul, Cambium SFP-10G-COPPER, bietet 10 Gbit/s Ethernet-Konnektivität über eine RJ-45-Kupferschnittstelle. Es entspricht den Standards IEEE 802.3-2015 und IEEE 802.3an 10GBASE-T, unterstützt Vollduplex-10-Gbit/s-Datenverbindungen mittels 16-stufiger PAM-Signalisierung und wird aus einem 3,3-V-SFP-Steckplatz betrieben. Der Transceiver unterstützt eine Reichweite von bis zu 30 Metern über geschirmtes Twisted-Pair-Kabel der Kategorie 6A und stellt standardmäßige SFP+-Serien-ID-Informationen bereit, die über die I2C-Adresse A0h abrufbar sind, wobei der physische IC unter der Adresse ACh verfügbar ist.

Vorteile

Das SFP-10G-COPPER-Modul vereint hohe Leistung und Kosteneffizienz für 10-Gigabit-Kurzstreckenverbindungen unter Verwendung weit verbreiteter RJ-45-Kupferverkabelung. Sein SFP+-Formfaktor gewährleistet Kompatibilität mit einer Vielzahl von Switches, Routern und Netzwerkgeräten, die 3,3-V-SFP-Module aufnehmen. Die integrierte Serien-ID über die 2-Draht-Schnittstelle ermöglicht eine einfache Bestandsverwaltung und Überwachung in verwalteten Geräten.

Geeignet für

• 10-Gbit/s-Kurzstreckenverbindungen zwischen Switches in Serverräumen oder Rechenzentren
• Aufrüstung von Zugangs- oder Aggregationsports an Routern und Switches mit SFP+-Steckplätzen
• Kostensensible Installationen, die Kupferkonnektivität bis zu 30 m über Cat6A erfordern

Wichtige Spezifikationen

• Formfaktor: SFP+ (Small Form Pluggable Plus)
• Datenrate: 10 Gbit/s Vollduplex
• Schnittstelle: RJ-45 Kupfer
• Kabeltyp und Reichweite: Geschirmtes Twisted-Pair-Kabel der Kategorie 6A, bis zu 30 m
• Standards: IEEE 802.3-2015, IEEE 802.3an (10GBASE-T)
• Signalformat: 16-stufige Pulsamplitudenmodulation (PAM)
• Versorgungsspannung: 3,3 V (stromversorgt über SFP-Steckplatz)
• Serien-ID-Zugriff: I2C (2-Draht) an Adresse A0h; IC an ACh
• Marke / MPN / EAN: Cambium / SFP-10G-COPPER / 5704174462286

Verwendung

Setzen Sie den SFP-10G-COPPER-Transceiver in einen kompatiblen 3,3-V-SFP+-Port Ihres Switches, Routers oder Netzwerkgeräts ein, bis er sicher einrastet. Verbinden Sie ein mit RJ-45 abgeschlossenes, geschirmtes Cat6A-Twisted-Pair-Kabel mit dem Modul und dem entfernten Gerät. Stellen Sie sicher, dass beide Enden für den 10-Gbit/s-Vollduplexbetrieb konfiguriert sind; verwaltete Geräte erkennen das Modul und seine Serien-ID über die 2-Draht-Schnittstelle für Bestands- und Diagnosezwecke. Wenden Sie beim Einstecken keine Gewalt an; befolgen Sie die Anweisungen Ihres Host-Geräts für das Einstecken und Entfernen im laufenden Betrieb.

Empfehlungen

Verwenden Sie geschirmte Kabel der Kategorie 6A und eine ordnungsgemäße Erdung für zuverlässige 10-Gbit/s-Verbindungen bis zu 30 m. Überprüfen Sie die Host-Kompatibilität mit Kupfer-SFP+-Modulen und stellen Sie sicher, dass Firmware oder Konfiguration den 10GBASE-T-Betrieb zulassen. Testen Sie bei Entfernungen unter 30 m die Verbindungsstabilität nach der Installation und überwachen Sie das Gerät über die Verwaltungstools des Host-Systems.
