Schnittstellenkarte Silverstone EC04-E Intern USB 3.2 Gen 1

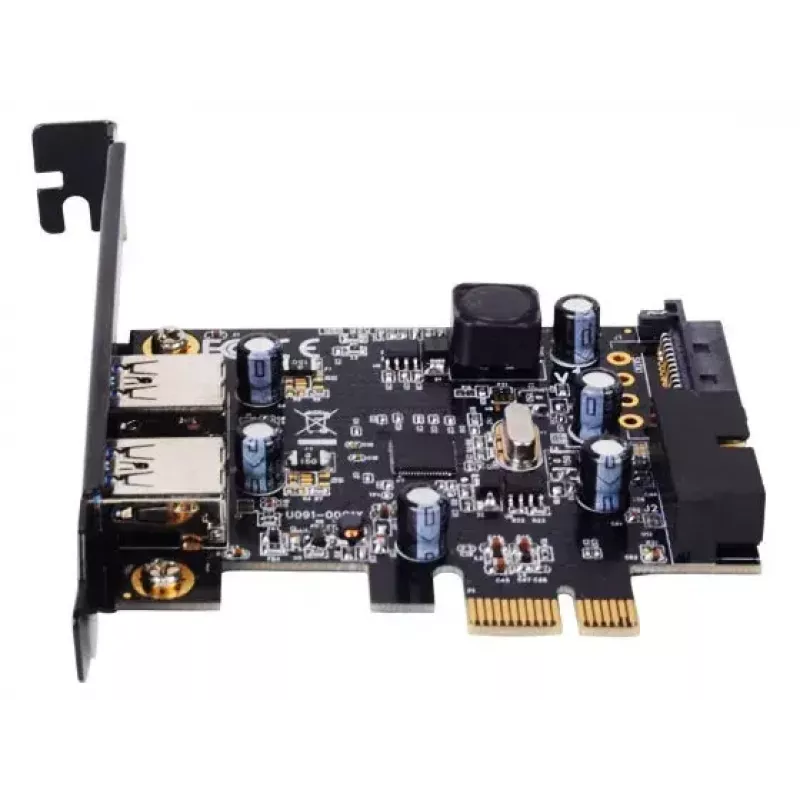

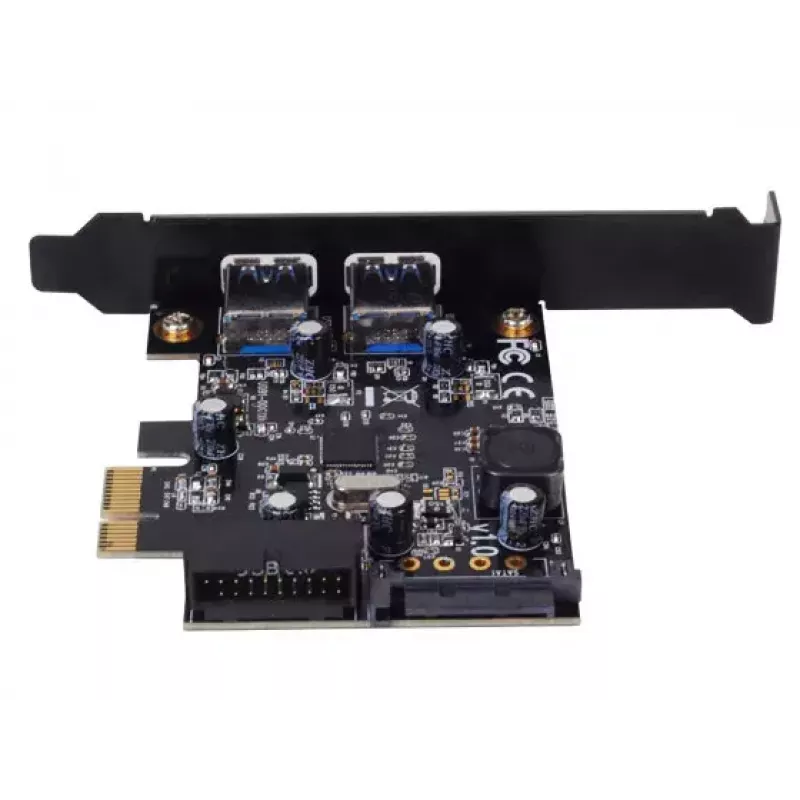

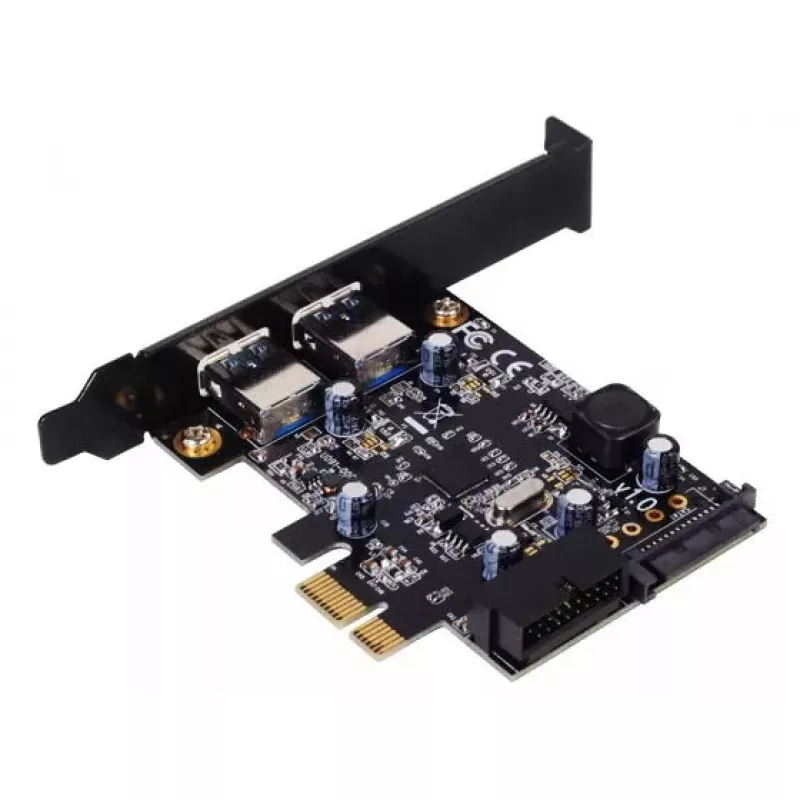

Die SilverStone EC04-E ist eine interne Schnittstellenkarte, die ein Desktop-System über einen PCI Express x1-Steckplatz mit USB 3.2 Gen 1 Konnektivität erweitert. Die Karte bietet zwei externe Typ-A USB 3.0 Anschlüsse und einen internen Dual-Port USB 3.0 Stecker, der einen Durchsatz von bis zu 5 Gbit/s liefert und mit USB 3.0/2.0/1.1 Geräten kompatibel ist. Sie ist für den Einsatz mit Standard-ATX-Systemen konzipiert und kann bei Bedarf zusätzliche Stromversorgung vom Systemnetzteil beziehen.

Vorteile

Die Karte fügt einem System vier USB 3.0 Anschlüsse hinzu – zwei externe und zwei über den internen Dual-Port-Stecker – unter Verwendung einer PCIe 2.0 x1 Schnittstelle mit bis zu 5 Gbit/s Bandbreite. Sie unterstützt den gleichzeitigen Betrieb mehrerer USB-Geräte und verfügt über ein kompaktes schwarzes Design, das auf die meisten Desktop-Motherboards passt. Ein integrierter Stromanschluss ermöglicht es der EC04-E, zusätzliche Energie vom Netzteil zu beziehen, um eine zuverlässige Leistung mit stromhungrigen Peripheriegeräten zu gewährleisten.

Geeignet für

• Hinzufügen externer USB 3.0 Anschlüsse an Desktop-PCs
• Gleichzeitiges Anschließen mehrerer USB 3.0/2.0/1.1 Geräte
• Verwendung mit externen USB 3.0 Gehäusen und Docking-Lösungen

Technische Hauptspezifikationen

• Host-Schnittstelle: PCIe (PCI Express 2.0, x1)
• Ausgangsschnittstelle: USB 3.2 Gen 1 (USB 3.0), Typ-A Anschlüsse

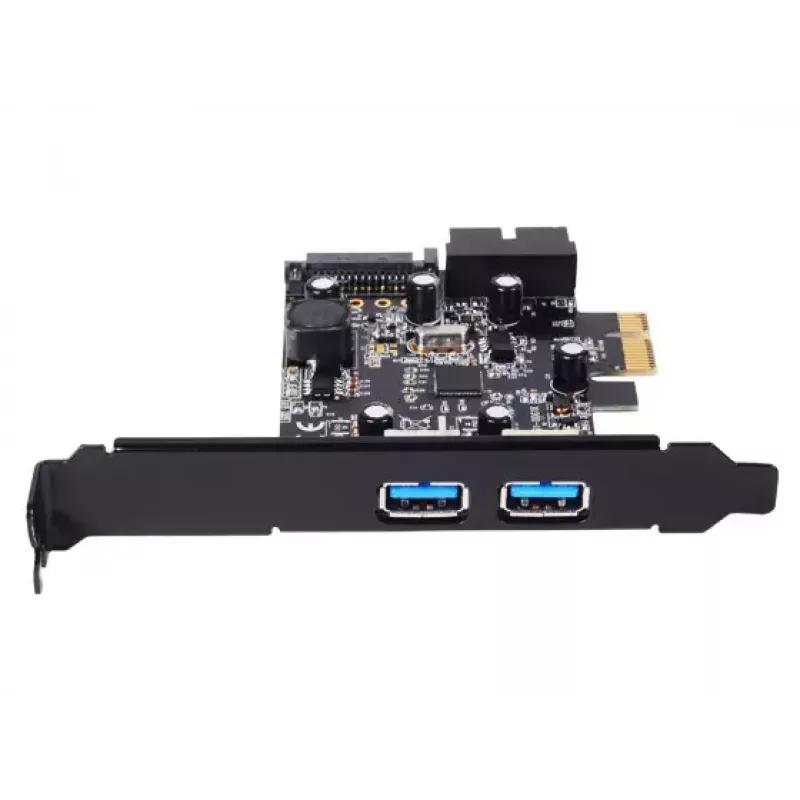

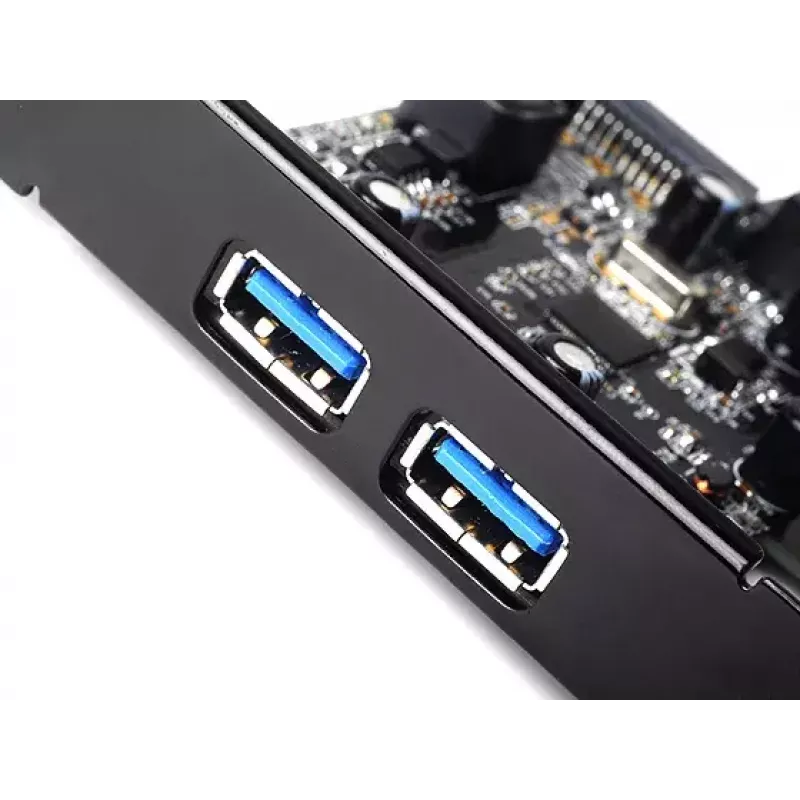

• Externe Anschlüsse: 2 × Typ-A USB 3.0

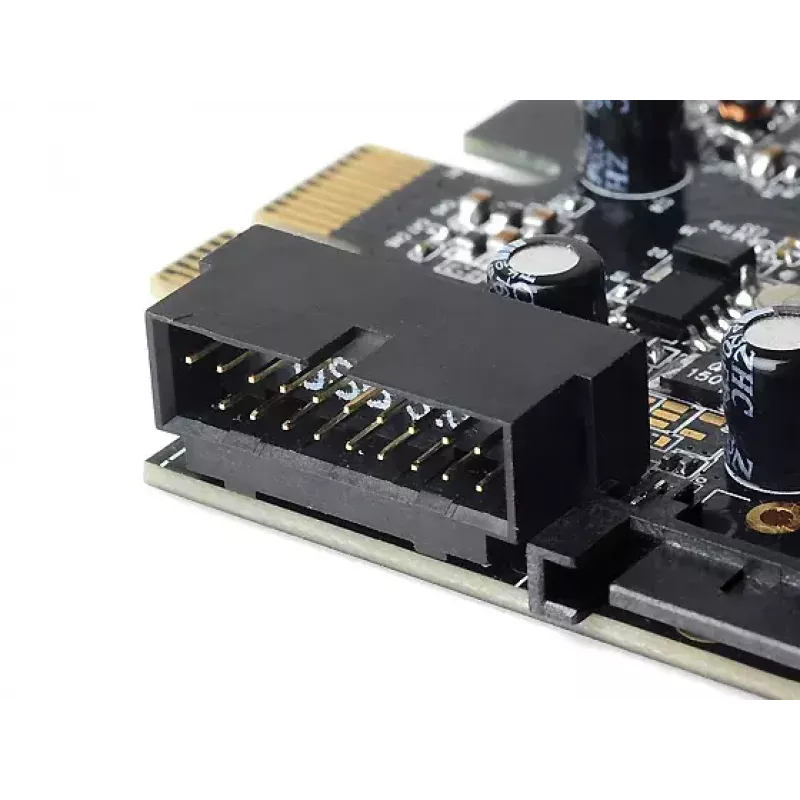

• Interner Stecker: 1 × interner Dual-Port USB 3.0 Header
• Maximaler Durchsatz: 5 Gbit/s (pro PCIe x1 2.0 Lane)
• Produktfarbe: Schwarz
• Modell / MPN: SST-EC04-E
• EAN: 4710007220573

Verwendung

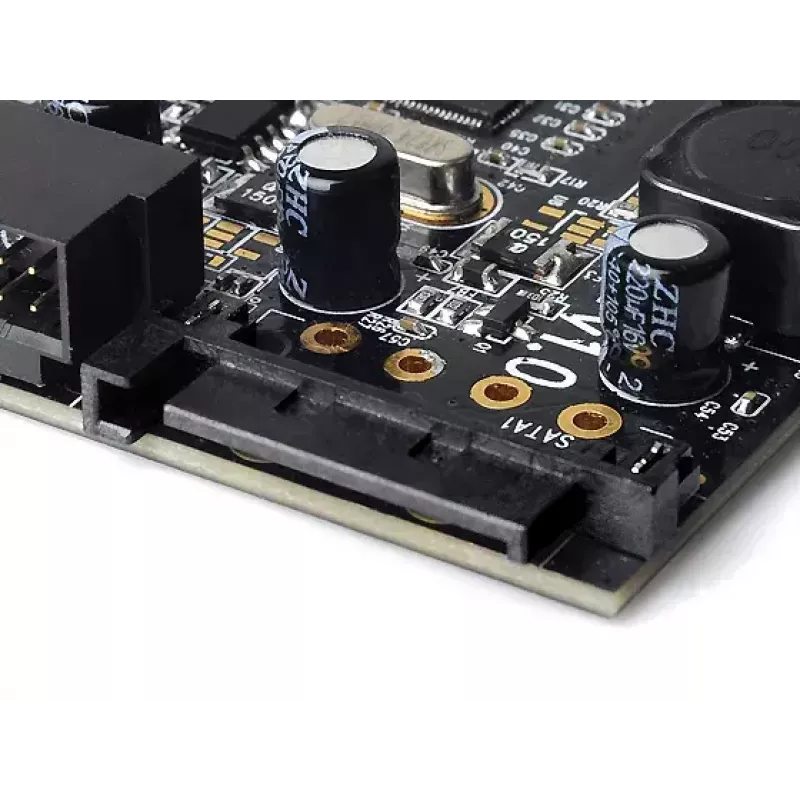

Fahren Sie den Computer herunter und trennen Sie ihn vor der Installation vom Stromnetz. Stecken Sie die EC04-E in einen verfügbaren PCIe x1-Steckplatz auf dem Motherboard und befestigen Sie sie am Gehäuse. Wenn Sie interne Geräte anschließen, die Frontpanel- oder Gehäuse-USB-Header benötigen, verbinden Sie das interne Dual-Port USB 3.0 Kabel mit dem entsprechenden Header an unterstützten Gehäusen. Schließen Sie das optionale Stromkabel vom Systemnetzteil an die Karte an, wenn zusätzliche Energie benötigt wird. Nach dem Zusammenbau des Systems schalten Sie es ein und installieren Sie alle erforderlichen Treiber für Ihr Betriebssystem, falls diese nicht automatisch bereitgestellt werden.

Empfehlungen

Installieren Sie die Karte in einem PCIe x1-Steckplatz; falls nur längere PCIe-Steckplätze verfügbar sind, ist die Karte kompatibel, stellen Sie jedoch sicher, dass sie richtig eingesetzt ist. Verwenden Sie den integrierten Stromanschluss, wenn Sie mehrere Hochleistungs-USB-Geräte oder 3,5-Zoll-USB-betriebene Gehäuse anschließen, um einen stabilen Betrieb zu gewährleisten.
