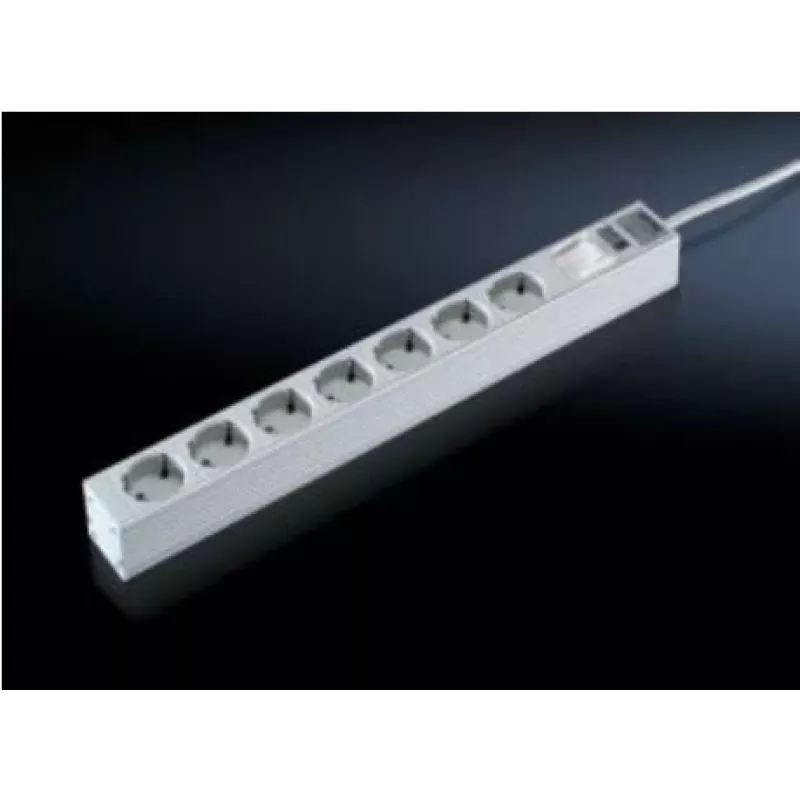

Power Extension Rittal 7240.220

Die Rittal 7240.220 Power Extension ist eine 482,6 mm breite Aluminium-Kanal-Steckdosenleiste mit einem 2 m langen Zuleitungskabel und sieben Typ-D-Wechselstromsteckdosen. Ausgelegt für einen maximalen Strom von 16 A und eine Wechselspannung von 250 V, vereint das Gerät kompakte Abmessungen (482,6 × 44 × 44 mm) und eine graue Oberfläche für den Einsatz in Geräteschränken, Gehäusen und wandmontierten Verteilern. Die Steckdosenleiste unterstützt vielseitige Montage- und Leitungsführungsoptionen, um Installation und Lagerlogistik zu vereinfachen.

Vorteile

Der Aluminiumkanal beherbergt länderspezifische Varianten mit unterschiedlichen Funktionselementen und erhält ein universelles, praktisches Befestigungssystem. Ein Winkelhalter kann in vier Positionen eingesetzt werden, sodass die 482-mm-Steckdosenleiste an 482,6-mm-(19")-Montagewinkeln, einem 482,6-mm-(19")-Montagerahmen, am Gehäuserahmen oder im rückwärtigen Bereich eines wandmontierten Verteilers montiert werden kann. Sie passt auch in Profile mit einem 25-mm-Lochmuster ohne zusätzliches Zubehör. Für die Zuleitung ist eine Kabeldurchführung vorgesehen, und bei Montage in einem 482,6-mm-(19")-Profil ist Platz, um die Zuleitung ohne Knicke zwischen Steckdosenleiste und Profilschiene zu führen. IEC 320-Steckdosen sind im 45°-Winkel angeordnet, um die uneingeschränkte Verwendung von Winkelsteckern zu ermöglichen.

Geeignet für

• Stromverteilung in 19"-Racks und Gerätegehäusen
• Verkabelung in wandmontierten Verteilern und rückseitigen Installationen
• Anwendungen, die kompakte Mehrfachsteckdosenleisten mit Typ-D-Steckdosen erfordern

Wichtige Spezifikationen

• Modell: Rittal 7240.220
• Breite × Tiefe × Höhe: 482,6 × 44 × 44 mm
• Kabellänge: 2 m
• Wechselstromsteckdosen: 7 × Typ D
• Maximaler Strom: 16 A
• Wechselspannung: 250 V
• Gewicht: 0,9 kg
• Farbe: Grau

Verwendung

Wählen Sie die geeignete Montageposition und setzen Sie den Winkelhalter in eine der vier verfügbaren Positionen ein, um sie an 482,6-mm-(19")-Montagewinkel, einen 19"-Montagerahmen, den Gehäuserahmen oder den rückwärtigen Bereich eines wandmontierten Verteilers anzupassen. Bei Installation in einem Profil mit 25-mm-Lochmuster kann die Steckdosenleiste ohne zusätzliches Montagezubehör eingesetzt werden. Führen Sie das 2 m lange Zuleitungskabel durch den vorgesehenen Leitungsführungspfad; leiten Sie die Zuleitung bei Montage in einem 482,6-mm-(19")-Profil zwischen Steckdosenleiste und Profilschiene, um Knicke zu vermeiden. Schließen Sie Geräte über die sieben Typ-D-Steckdosen an; dank der 45°-Steckdosenausrichtung können IEC 320-Winkelstecker verwendet werden.

Empfehlungen

Verwenden Sie die Rittal 7240.220 innerhalb ihrer Nenngrenzen: maximal 16 A und 250 V Wechselspannung. Prüfen Sie die Kompatibilität der Typ-D-Steckdosen mit den Steckern der angeschlossenen Geräte und sorgen Sie für eine sichere Montage, um Zugbelastungen auf das Zuleitungskabel zu vermeiden. Befolgen Sie für eine sichere und vorschriftsmäßige Installation in Racks oder Gehäusen die örtlichen Elektrovorschriften und ziehen Sie gegebenenfalls einen qualifizierten Elektriker hinzu.
