Patch Panel Extralink CAT6 UTP 0.5U 24 Port

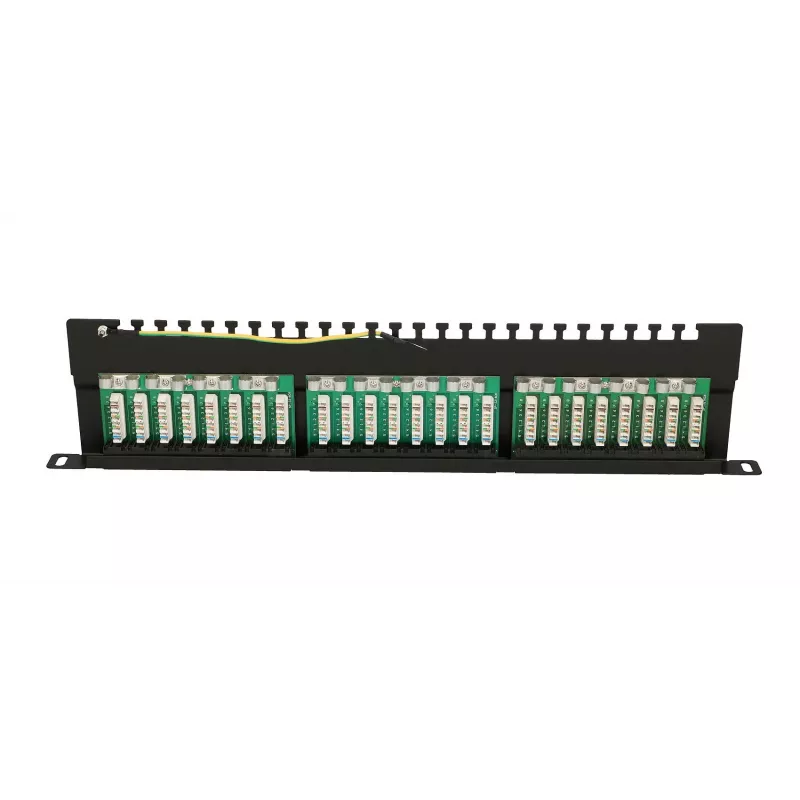

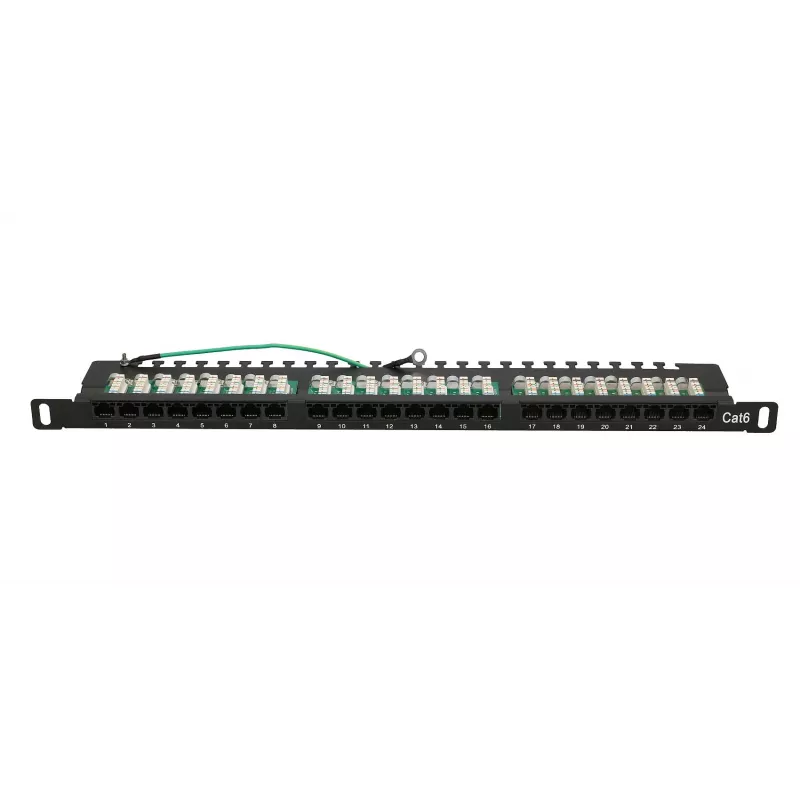

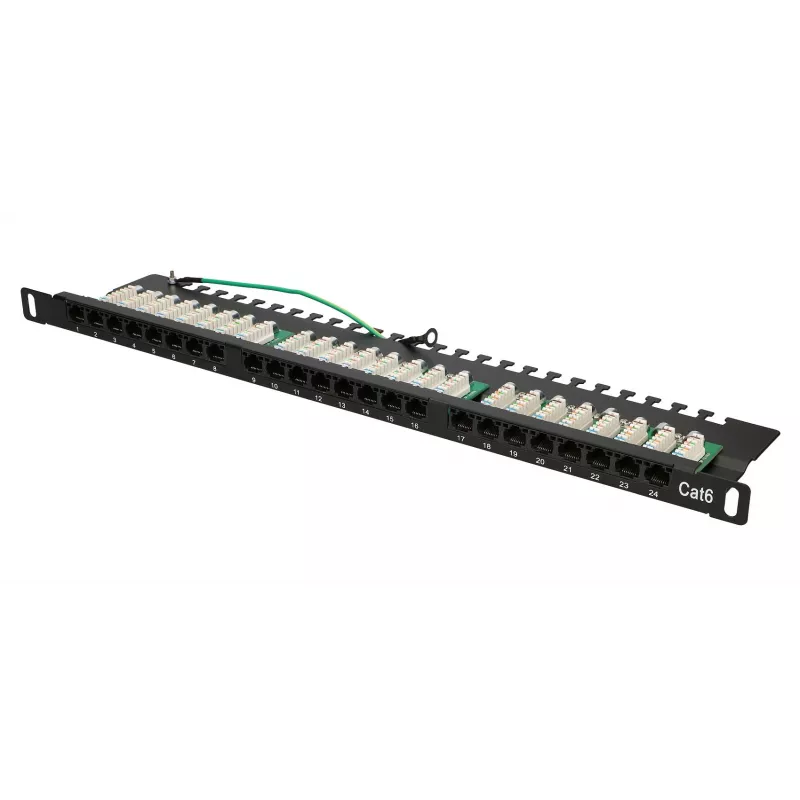

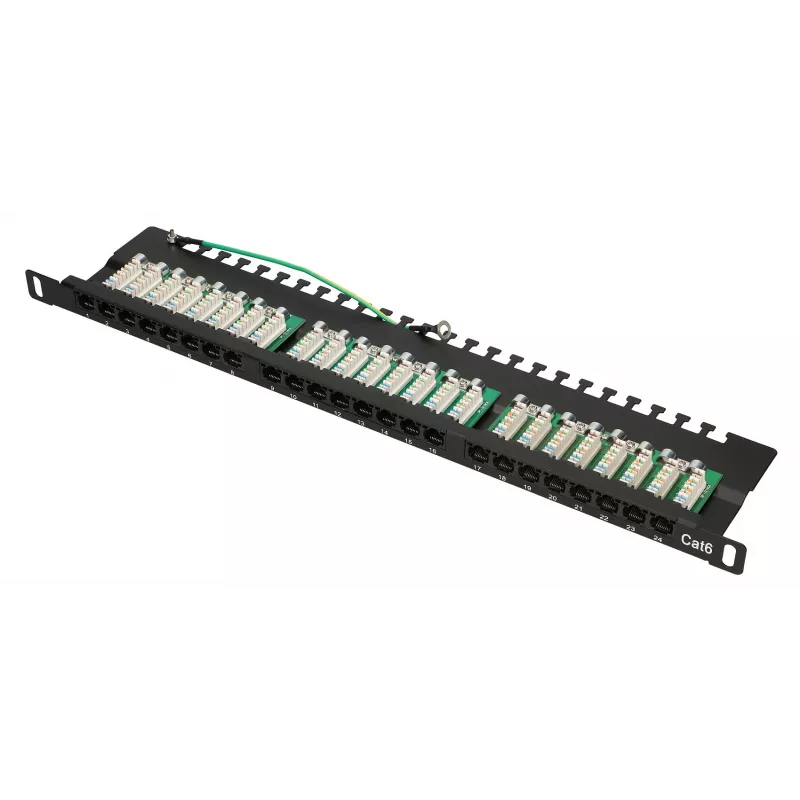

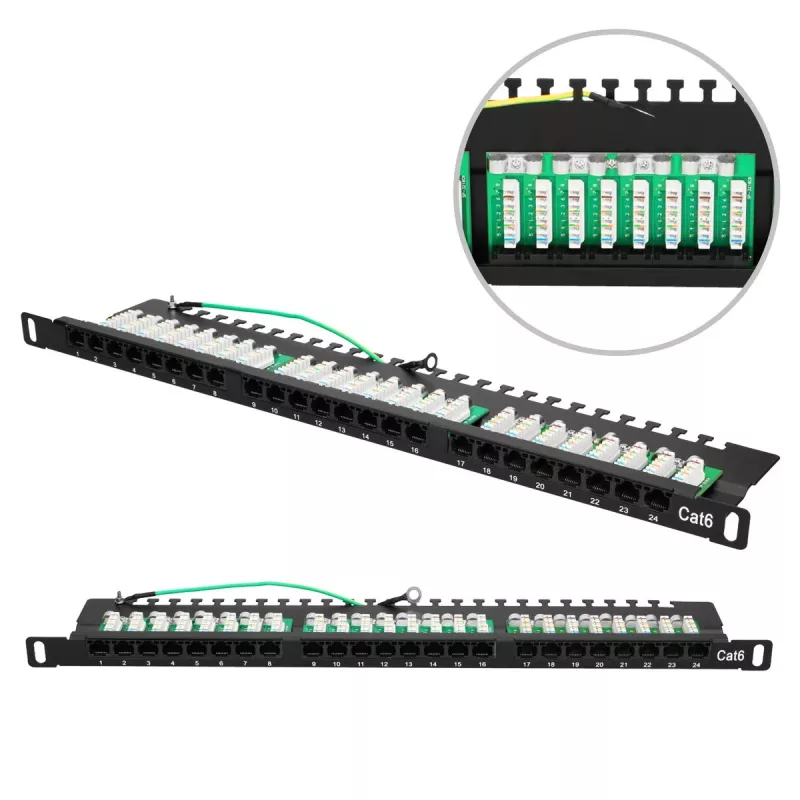

Das Extralink Patch Panel CAT6 UTP 0.5U 24 Port ist ein kompaktes, rackmontiertes Anschlusspanel, das für strukturierte Verkabelung in 19-Zoll-Racks entwickelt wurde. Es bietet 24 RJ-45-Ports, die mit Cat6-UTP-Verkabelung kompatibel sind, und verfügt über eine platzsparende 0,5U-Höhe, die es ermöglicht, zwei Panels in einer einzigen 1U-Rackeinheit unterzubringen. Das Panel ist in Schwarz ausgeführt und dient dazu, horizontale Kabelabschlüsse zu organisieren und zu zentralisieren, um zuverlässige Ethernet-Verbindungen zwischen Patchkabeln und aktiven Netzwerkgeräten herzustellen.

Vorteile

Dieses Patch Panel unterstützt Cat6-UTP-Verbindungen und verwendet standardmäßige RJ-45-Ports, um Industrieverkabelungsstandards und Kompatibilität mit vorhandenen Patchkabeln zu gewährleisten. Seine 0,5U-Höhe optimiert den Rackplatz und ermöglicht eine höhere Portdichte pro Rackeinheit. Das Gerät vereinfacht das Kabelmanagement, indem es einen klaren Abschlusspunkt für die horizontale Verkabelung bereitstellt, und es ist mit standardmäßigen 19-Zoll-Rackmontagehardware und den für aktive Geräte verwendeten Montageschrauben kompatibel.

Geeignet für

• Büronetzwerk-Racks, die eine hohe Portdichte auf begrenztem Rackplatz erfordern
• Serverräume und Telekommunikationsschränke für den Abschluss horizontaler Kabel
• Strukturierte Verkabelungsinstallationen mit Cat6-UTP-Verkabelung
• Netzwerkverteiler, in denen zwei 0,5U-Panels kombiniert werden, um 48 Ports auf 1U bereitzustellen

Wichtige Spezifikationen

• Anzahl der Ports: 24 RJ-45
• Unterstützte Kabelkategorie: Cat6 (UTP, ungeschirmt verdrillt)
• Rackhöhe: 0,5U (halbe Höheneinheit)
• Rackbreite: 482,6 mm (standardmäßig 19 Zoll kompatibel)
• Farbe: Schwarz

Verwendung

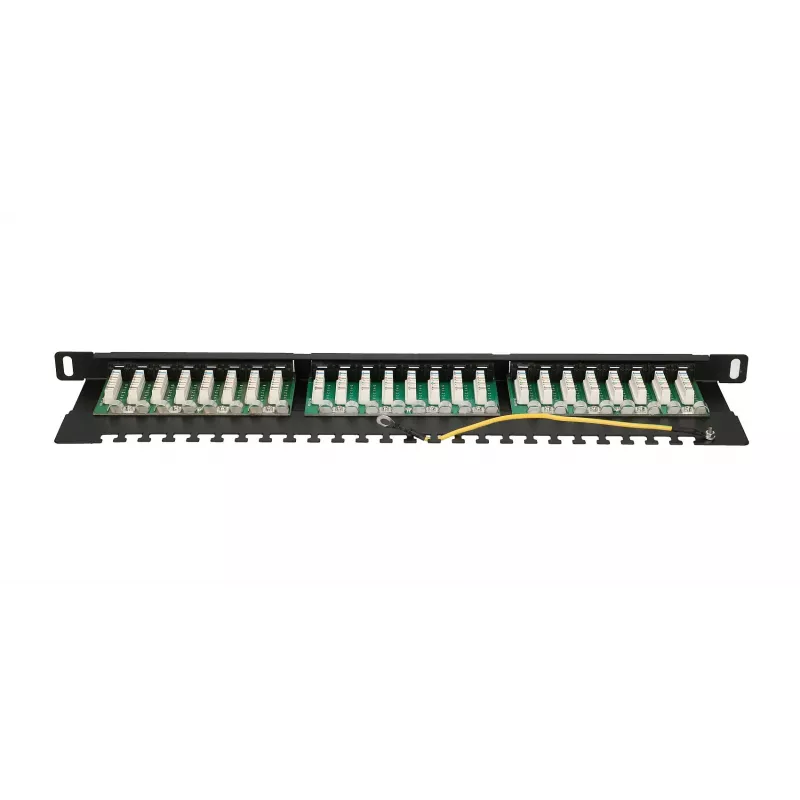

Montieren Sie das Patch Panel in ein standardmäßiges 19-Zoll-Rack mit denselben Schrauben und Befestigungspunkten wie für aktive Geräte. Schließen Sie jedes eingehende horizontale Kabelpaar an den entsprechenden IDC- oder LSA-Block auf der Rückseite des Panels mit einem Auflegewerkzeug an und folgen Sie dem gewählten Verdrahtungsschema (T568A oder T568B), um konsistente Pinbelegungen zu gewährleisten. Verbinden Sie Patchkabel von den vorderen RJ-45-Ports mit Switches, Routern oder anderen aktiven Geräten, um Netzwerkverbindungen herzustellen. Beschriften Sie die Ports nach Bedarf, um Verbindungen zu dokumentieren und zukünftige Wartungsarbeiten zu vereinfachen.

Empfehlungen

Verwenden Sie entsprechend bewertete Cat6-Patchkabel und halten Sie sich in der gesamten Installation an konsistente Verdrahtungsstandards (T568A oder T568B). Halten Sie die Kabelführung mit Kabelmanagement-Zubehör sauber und vermeiden Sie scharfe Biegungen oder übermäßige Spannung an angeschlossenen Kabeln, um die Signalintegrität zu bewahren.
