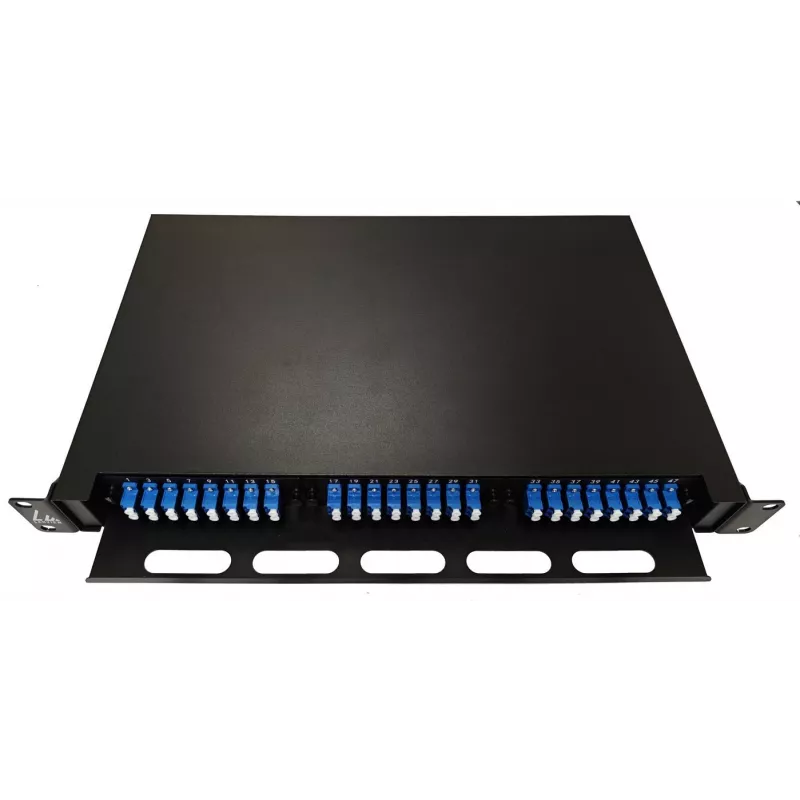

Lanview LVO-101020 Glasfaser-Schiebepanel ODF, LC SM OS2, 48 Fasern, 1HE

Das Lanview LVO-101020 1HE 19-Zoll Innenbereich-Schiebepanel ist ein kompakter optischer Verteilerrahmen (ODF), der für das Fasermanagement in rackmontierten Netzwerkinstallationen konzipiert wurde. Es unterstützt eine Kapazität von 48 Fasern mit 24 LC-Duplex-Ports, die mit LC/UPC-Singlemode-Duplex-Adaptern vorbestückt sind und mit LC/UPC G.657.A2 0,9 mm LSZH-Pigtails (1 m) ausgestattet sind, die zur einfachen Identifizierung farbcodiert sind.

Vorteile

Das ausziehbare Design bietet einfachen Zugang zu den internen Verbindungen für Installation und Wartung, ohne die gesamte Einheit aus dem Rack entfernen zu müssen. Vorbestückte LC/UPC-Adapter und werkseitig konfektionierte G.657.A2-Pigtails reduzieren die Konfektionierungszeit vor Ort und gewährleisten eine gleichbleibende Singlemode-Leistung. Der LSZH-Mantel verbessert die Sicherheit in Innenräumen, indem er bei einem Brand die Freisetzung von gefährlichem Rauch und Halogenen begrenzt.

Geeignet für

• Fasermanagement in Rechenzentrums-Racks
• Telekommunikations- und Vermittlungsstellen-Patching
• Unternehmensnetzwerk-Schränke
• FTTx- und Backbone-Faserpanels

Wichtige Spezifikationen

• Formfaktor: 1HE, 19-Zoll-Rackmontage-Schiebepanel
• Kapazität: 48 Fasern (24 LC-Duplex-Ports)
• Adaptertyp: LC/UPC Singlemode Duplex, voll bestückt
• Pigtails: LC/UPC, G.657.A2, 0,9 mm, 1 m Länge, LSZH, farbcodiert
• Designmerkmal: Ausziehbarer Einschub für einfachen Zugang
• Marke: Lanview, MPN: LVO-101020, EAN: 5715063809358

Verwendung

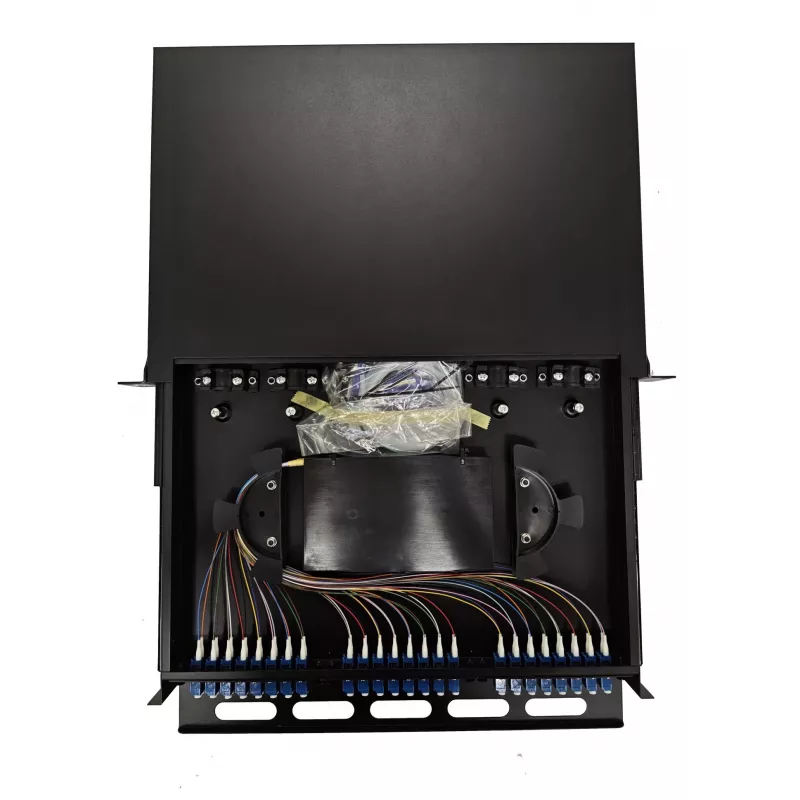

Montieren Sie das Panel in einem standardmäßigen 19-Zoll-Rack und belegen Sie 1HE Platz. Ziehen Sie den ausziehbaren Einschub heraus, um auf die internen Adapter und Pigtails zuzugreifen. Führen Sie eingehende Glasfaserkabel zu den Spleißstellen oder Patchkabel zu den LC/UPC-Adaptern und sichern Sie dann die Fasern und verwalten Sie überschüssiges Kabel innerhalb des Tabletts, um Biegeradien und Organisation beizubehalten. Schließen Sie den Einschub nach Abschluss der Arbeiten.

Empfehlungen

Behandeln Sie Pigtails und Steckverbinder mit Sorgfalt, um Verschmutzung oder Biegung unter dem Mindestradius zu vermeiden. Verwenden Sie Faserreinigungswerkzeuge, bevor Sie Steckverbinder zusammenstecken, und befolgen Sie die üblichen Sicherheitsverfahren für optische Fasern bei der Installation und Wartung des ODF.
