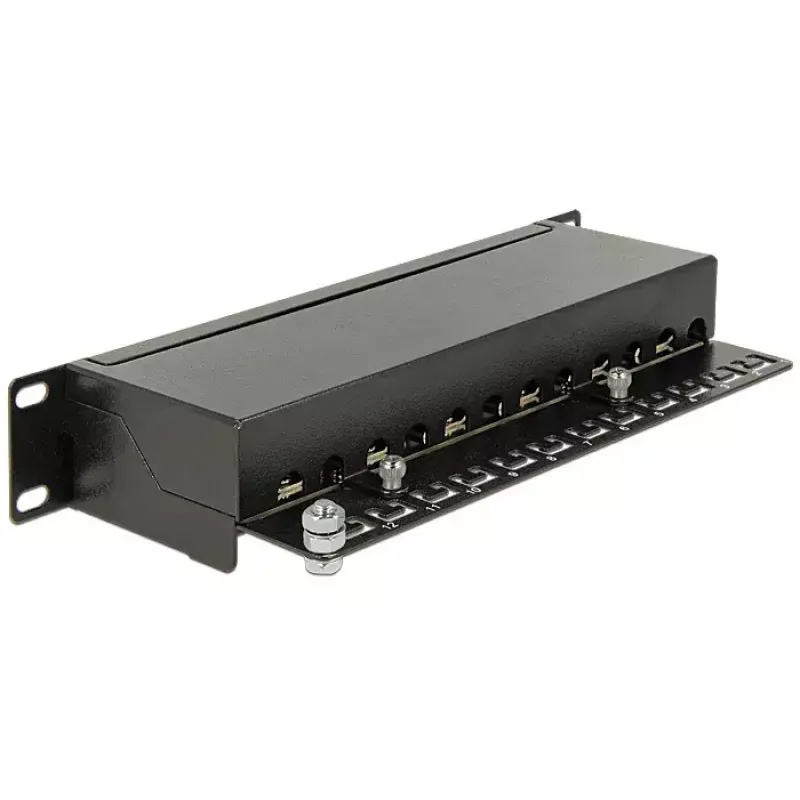

Patchfeld DeLOCK 43297

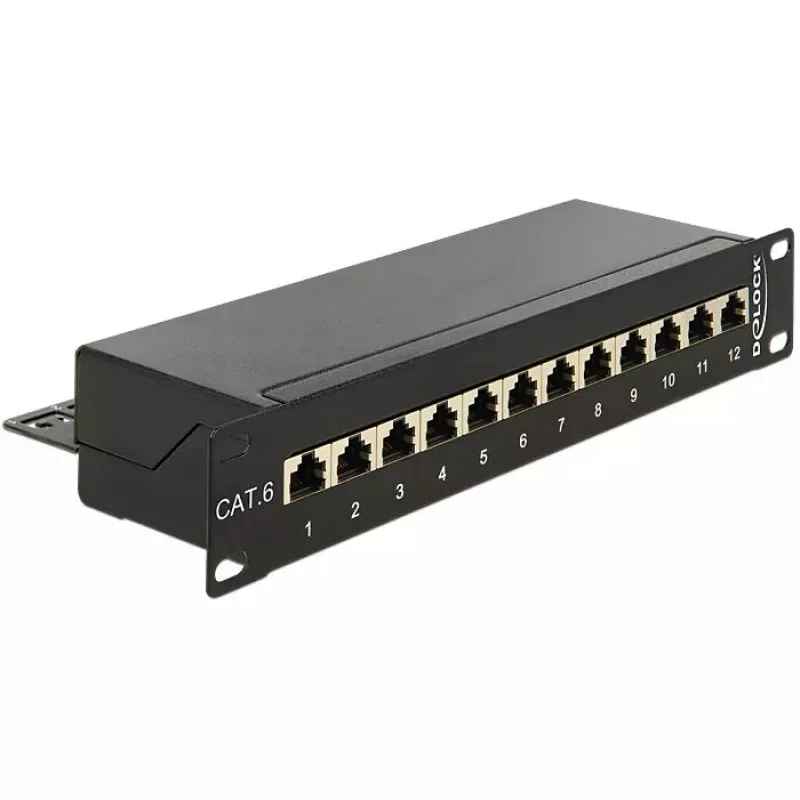

Das DeLOCK 43297 Patchfeld ist eine 1HE-Rackmontageeinheit für RJ-45-Netzwerkanschlüsse. Es misst 254 mm in der Breite, 44 mm in der Höhe und 109 mm in der Tiefe und ist in Schwarz ausgeführt. Das Panel nimmt bis zu 12 Netzwerkkabel auf, die auf LSA-Leisten (Schneid-Klemm-Technik) aufgelegt werden, und bietet eine kompakte Lösung zur Kabelorganisation in einem 10-Zoll-Rack.

Vorteile

Das Panel unterstützt 12 Ports in einem schlanken 1HE-Formfaktor und ermöglicht eine dichte Kabelverwaltung in standardmäßigen 10-Zoll-Racks. Die LSA-Schneid-Klemm-Leisten vereinfachen den Anschluss ohne zusätzliche Steckverbinder. Die Metallkonstruktion und die Standardabmessungen gewährleisten Kompatibilität mit gängigen Racksystemen und eine stabile Montage.

Geeignet für

• Kleine Serverräume und Netzwerkschränke
• Strukturierte Verkabelungsinstallationen mit bis zu 12 RJ-45-Anschlüssen
• Geräteracks, in denen ein 1HE-10-Zoll-Patchfeld benötigt wird

Technische Daten

• Marke: DELOCK
• Modell: 43297
• Anzahl der Ports: 12
• Steckertyp: RJ-45 (auf LSA-Leisten aufgelegt)
• Formfaktor: 1HE-Rackmontage für 10-Zoll-Racks
• Abmessungen (B × H × T): 254 × 44 × 109 mm
• Farbe: Schwarz
• EAN: 4043619432974

Verwendung

Montieren Sie das Patchfeld mit geeigneten Rackschrauben und Käfigmuttern in ein 10-Zoll-Rack. Bereiten Sie jedes Netzwerkkabel vor, führen Sie die einzelnen Adern in die entsprechenden LSA-Schneid-Klemm-Schlitze ein und schließen Sie sie mit einem Auflegewerkzeug an. Überprüfen Sie die korrekte Verdrahtungsreihenfolge und testen Sie jede Verbindung nach dem Anschluss mit einem Netzwerktester.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung ein geeignetes Auflegewerkzeug und halten Sie den Verdrahtungsstandard T568A oder T568B über alle Anschlüsse hinweg konsequent ein. Beschriften Sie die Ports nach der Installation, um Wartung und Fehlerbehebung zu vereinfachen.
