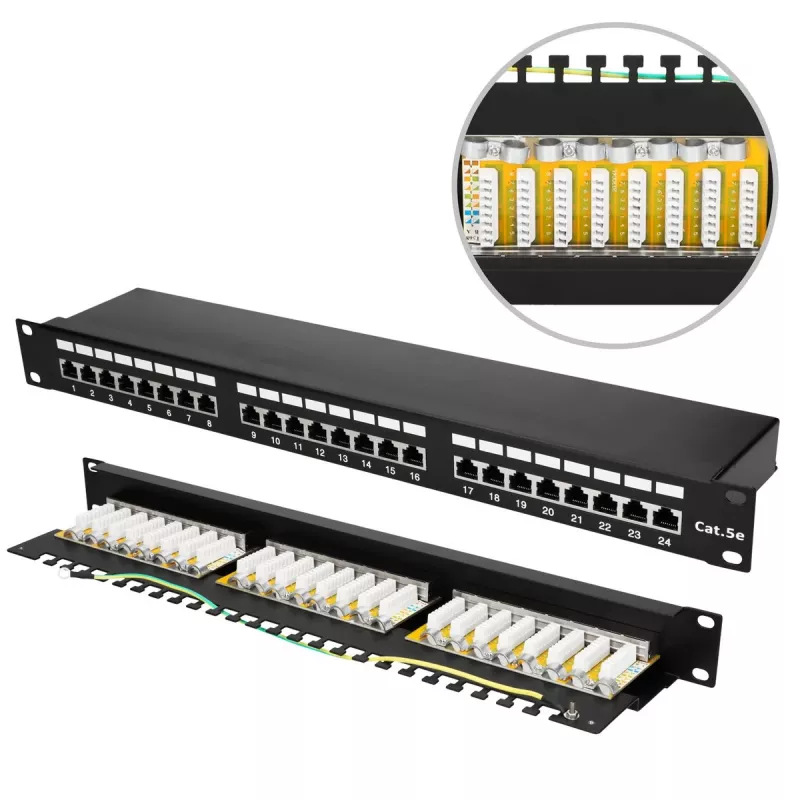

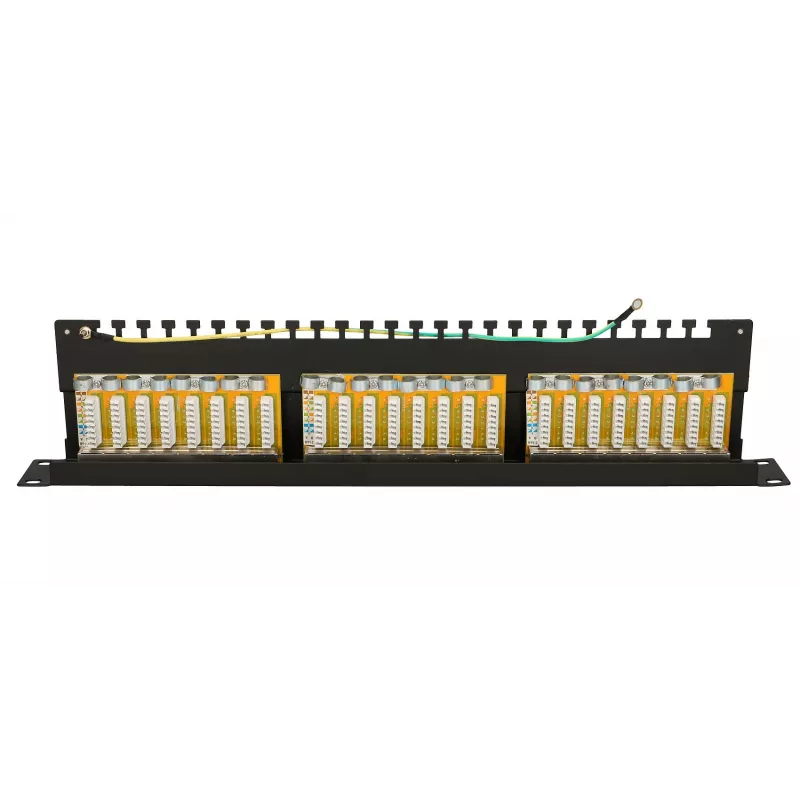

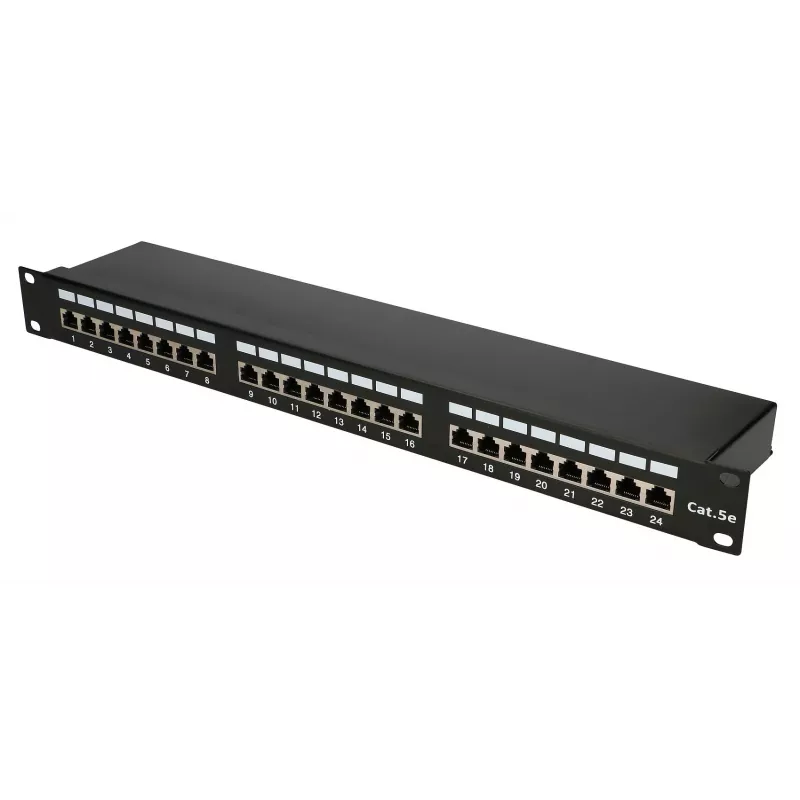

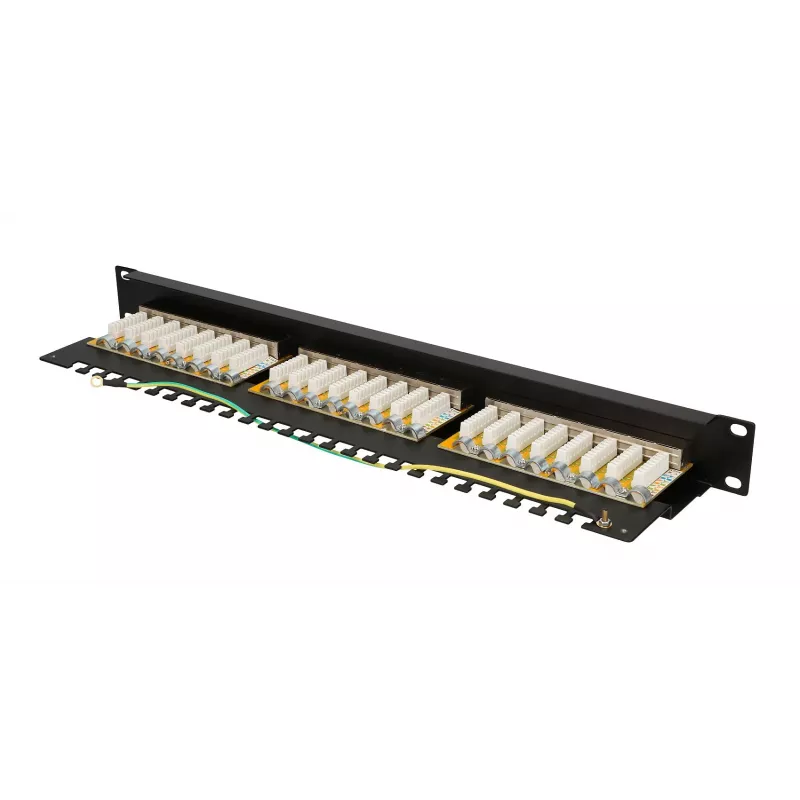

Patch Panel Extralink CAT5E STP V2 24 Port

Das Extralink Patch Panel CAT5E STP V2 24 Port ist ein 1HE-Rackmount-Panel, das zur Organisation und zum Abschluss von Netzwerkverkabelungen in strukturierten Verkabelungssystemen dient. Es bietet 24 RJ45 Cat5e STP/FTP-Ports und passt in standardmäßige 19-Zoll-Rackschienen mit einer Breite von 482,6 mm. Das Panel soll die horizontale Verkabelung unter Verwendung geeigneter Patchkabel mit aktiven Geräten verbinden und dabei ordnungsgemäße Schirmung und Verbindungsstandards gewährleisten.

Vorteile

Das Patch Panel unterstützt Cat5e STP/FTP-Verkabelung, um elektromagnetische Störungen zu reduzieren und die Signalintegrität zu bewahren. Sein 1HE-Format und das standardmäßige Schraubenmuster ermöglichen eine einfache Installation in 19-Zoll-Racks zusammen mit aktiven Geräten. Die frontseitigen RJ45-Ports vereinfachen die Verbindung mit Patchkabeln, während der rückseitige Abschluss, der mit Krone-kompatiblen Auflegewerkzeugen kompatibel ist, eine sichere Kabelbefestigung gewährleistet.

Geeignet für

• Netzwerk-Patching in Büro- und Datenschränken
• Abschluss strukturierter Verkabelung in kleinen bis mittleren Netzwerken
• Organisation horizontaler Cat5e STP/FTP-Verkabelungsstrecken

Wichtige Spezifikationen

• Ports: 24 × RJ45
• Kategorie: Cat5e (STP/FTP)
• Rackgröße: 1HE, 19-Zoll-kompatibel
• Breite: 482,6 mm
• Farbe: Schwarz
• Rückseitiger Abschluss: Krone-kompatibler Auflegeblock

Verwendung

Montieren Sie das Patch Panel in standardmäßige 19-Zoll-Rackschienen mit denselben Schrauben wie für aktive Geräte. Schließen Sie eingehende horizontale Cat5e STP/FTP-Kabel auf der Rückseite mit einem Krone-kompatiblen Auflege-/Crimpwerkzeug gemäß den Verdrahtungsetiketten des Panels ab. Verbinden Sie die frontseitigen RJ45-Ports mit Switches oder anderen aktiven Geräten mittels Cat5e-Patchkabeln der entsprechenden Kategorie und Schirmung, um die Leistung zu erhalten.

Empfehlungen

Für eine optimale Leistung achten Sie auf eine konsistente Kategorie und Schirmungsart zwischen horizontalen Kabeln, Patchkabeln und angeschlossenen Geräten; vermeiden Sie scharfe Biegungen und halten Sie die Kabellängen innerhalb der Cat5e-Spezifikationen.
