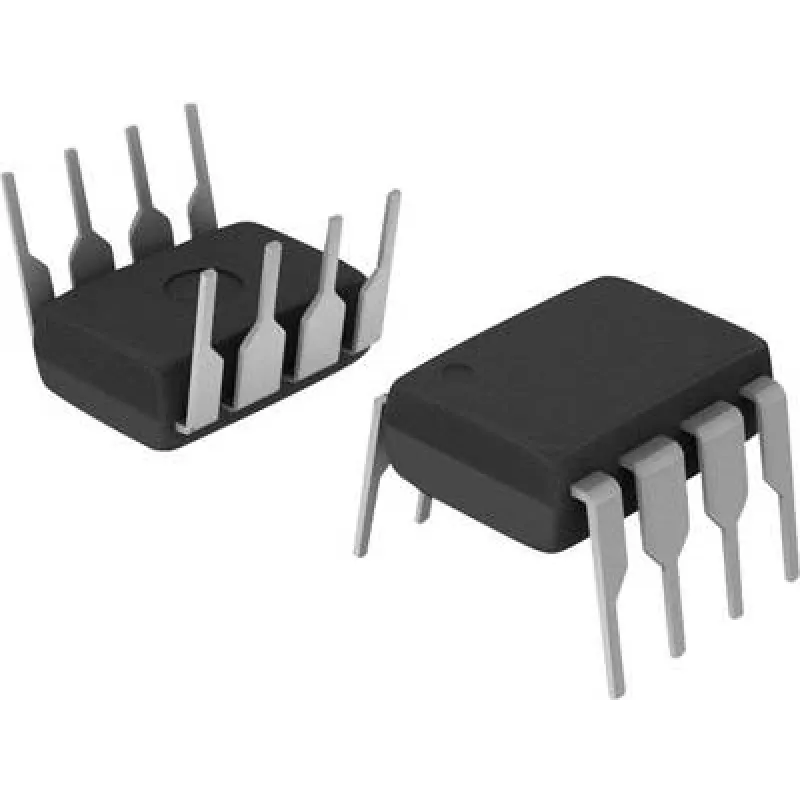

Optokoppler-Gate-Treiber BROADCOM HCPL-3180-000E DIP-8 Push-Pull Totem-Pole für AC/DC

BROADCOM HCPL-3180-000E ist ein Optokoppler-Gate-Treiber im DIP-8-Gehäuse, der eine galvanische Trennung zwischen Steuer- und Leistungsstufe bietet. Das Gerät verfügt über eine Push-Pull-Ausgangsstufe (Totem-Pole) und ist für die Ansteuerung von Gate-Eingängen von Leistungsschaltern in sowohl AC- als auch DC-Systemen vorgesehen. Typische Anwendungen umfassen isolierte Gate-Treiber für IGBTs, MOSFETs und andere Leistungsschalter, die in Wechselrichtern, Motorantrieben und Netzteilen eingesetzt werden, bei denen eine zuverlässige Schaltleistung und elektrische Trennung erforderlich sind.

Vorteile

Der Optokoppler-Gate-Treiber kombiniert Hochspannungsisolation mit einem Push-Pull-Ausgang und ermöglicht so die Low-Side- und High-Side-Gate-Ansteuerung ohne direkte elektrische Verbindung zwischen Steuer- und Leistungskreisen. Sein DIP-8-Gehäuse vereinfacht die Through-Hole-Montage und das Prototyping, während der Totem-Pole-Ausgang schnellere Übergangszeiten und definierte Logikpegel bietet, die zum Treiben verschiedener Gate-Kapazitäten geeignet sind. Das Gerät reduziert die Einkopplung von Rauschen in empfindliche Steuerelektronik, indem es die galvanische Trennung zwischen Eingang und Ausgang aufrechterhält.

Geeignet für

• Isolierte Gate-Treiber für IGBT- und MOSFET-Leistungsstufen
• Wechselrichter und Motorsteuerungsschaltungen
• AC- und DC-Stromrichter
• Schaltnetzteile und isolierte Steuerschnittstellen

Technische Daten

• Gehäusetyp: DIP-8 Through-Hole
• Ausgangsstufe: Push-Pull (Totem-Pole)
• Isolation: galvanische Trennung zwischen Eingang und Ausgang
• Funktion: optisch isolierter Gate-Treiber für Leistungstransistoren
• Signaltyp: digitaler Eingang zur Ansteuerung der Gate-Anschlüsse von Leistungsschaltern

Anwendungshinweise

Platzieren Sie das Gerät auf einer Leiterplatte mit Standard-DIP-8-Footprint oder verwenden Sie einen kompatiblen Sockel für das Prototyping. Versorgen Sie die Eingangs-LED mit dem entsprechenden Vorwärtsstrom über einen Strombegrenzungswiderstand von der Steuerlogikquelle, wobei Sie die Eingangspolarität des Geräts beachten. Verbinden Sie die Ausgangspins mit den Gate-Treiber-Leiterbahnen und stellen Sie die erforderlichen Versorgungsspannungen für die Gate-Treiberschaltung bereit. Halten Sie die empfohlenen Kriech- und Luftstrecken auf der Leiterplatte ein, um die Isolation zu erhalten, und befolgen Sie die Richtlinien des Leistungstransistor-Datenblatts für den Gate-Widerstand und die Snubber-Verwendung. Beachten Sie die vom Hersteller empfohlenen Versorgungsspannungen und Eingangsströme, um ein zuverlässiges Schalten und eine lange Lebensdauer des Geräts zu gewährleisten.

Empfehlungen

Für beste Ergebnisse verwenden Sie geeignete Leiterplatten-Layout-Techniken, um Streuinduktivität und -kapazität auf Gate- und Leistungsleiterbahnen zu minimieren, platzieren Sie Entkopplungskondensatoren nahe an den Treiber-Versorgungspins und fügen Sie geeignete Gate-Widerstände hinzu, um die Schaltgeschwindigkeit zu steuern und di/dt zu begrenzen. Überprüfen Sie die Isolationsanforderungen für Ihr System und testen Sie das Schaltverhalten unter den erwarteten Last- und Temperaturbedingungen.
