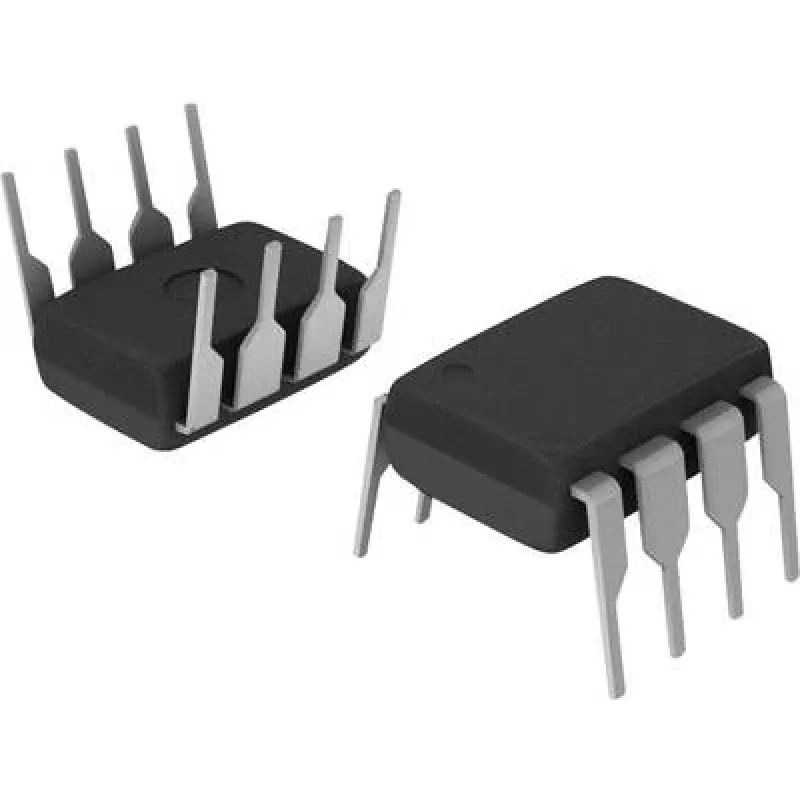

Optokoppler-Gate-Treiber Broadcom HCPL-2201-000E DIP-8 Push-Pull/Totem-Pole DC

Der Broadcom HCPL-2201-000E ist ein Optokoppler-Gate-Treiber im DIP-8-Gehäuse mit einer Push-Pull-Ausgangsstufe (Totem-Pole), die für DC-Anwendungen konzipiert ist. Das Bauteil ermöglicht eine galvanische Trennung zwischen Eingang und Ausgang und gewährleistet so eine sichere Pegelwandlung und zuverlässige Gate-Ansteuerung für Bipolartransistoren und MOSFETs in Leistungssteuerkreisen. Der HCPL-2201-000E kombiniert einen LED-Eingang mit einem Fotodetektor und einem Totem-Pole-Transistorausgang, um digitale Treibersignale über eine Isolationsbarriere zu übertragen, wobei ein schnelles Schaltverhalten erhalten bleibt, das für viele industrielle Anwendungen geeignet ist.

Vorteile

Der HCPL-2201-000E bietet eine elektrische Isolation, die das Risiko von Erdschleifen reduziert und die Sicherheit in Systemen mit gemischten Spannungen erhöht. Seine Push-Pull-Ausgangsstufe liefert definierte High- und Low-Pegel für effizientes Laden und Entladen des Gates. Untergebracht im standardmäßigen DIP-8-Gehäuse, ist er einfach zu handhaben und auf Through-Hole-Leiterplatten zu montieren. Das Design des Bauteils sorgt für reproduzierbares Timing und einheitliches Schaltverhalten über alle Kanäle hinweg und unterstützt so eine zuverlässige Integration in Motorsteuerungen, Wechselrichter und Netzteilschaltungen.

Geeignet für

• Gate-Ansteuerung von MOSFETs und IGBTs in DC-Leistungsstufen
• Pegelwandlung und Signalisolation zwischen Steuerlogik und Leistungselektronik
• Motorsteuerungen und Servoelektronik
• Industrieautomation und Netzteilschaltungen

Technische Daten

• Gehäusetyp: DIP-8, Through-Hole
• Ausgangsstufe: Push-Pull-Ausgang (Totem-Pole), geeignet für Gate-Ansteuerung
• Isolation: Galvanische Trennung zwischen Eingangs-LED und Ausgangstransistor
• Eingang: LED-gesteuerter Optokoppler-Eingang für digitale Steuersignale
• Anwendungsbereich: DC-Gate-Ansteuerung und Signalisolation für Leistungselektronik

Verwendung

Schließen Sie die Eingangs-LED über einen strombegrenzenden Widerstand an die Steuerlogik an, der auf den erforderlichen Eingangsvorwärtsstrom ausgelegt ist. Stellen Sie geeignete Betriebsspannungen und Bypassing auf der Ausgangsseite bereit, um stabile Treiberspannungen zu gewährleisten. Platzieren Sie das DIP-8-Bauteil mit ausreichenden Kriech- und Luftstrecken auf der Leiterplatte, um die Isolation zu gewährleisten. Fügen Sie je nach Anforderung des angesteuerten Transistors oder MOSFETs externe Gate-Widerstände und Snubber hinzu. Beachten Sie die Ein-/Ausgangspolarität des Bauteils bei der Verdrahtung, damit der Ausgang entsprechend der Eingangs-LED-Ansteuerung schaltet.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie den empfohlenen Eingangsvorwärtsstrom und die Ausgangsversorgungsspannungen innerhalb der spezifizierten Bereiche, setzen Sie eine lokale Entkopplung auf der Ausgangsseite ein und befolgen Sie die Layout-Richtlinien für die Isolation. Vermeiden Sie übermäßige Temperaturen oder mechanische Belastungen beim Löten und bei der Handhabung, um die langfristige Leistungsfähigkeit zu erhalten.
