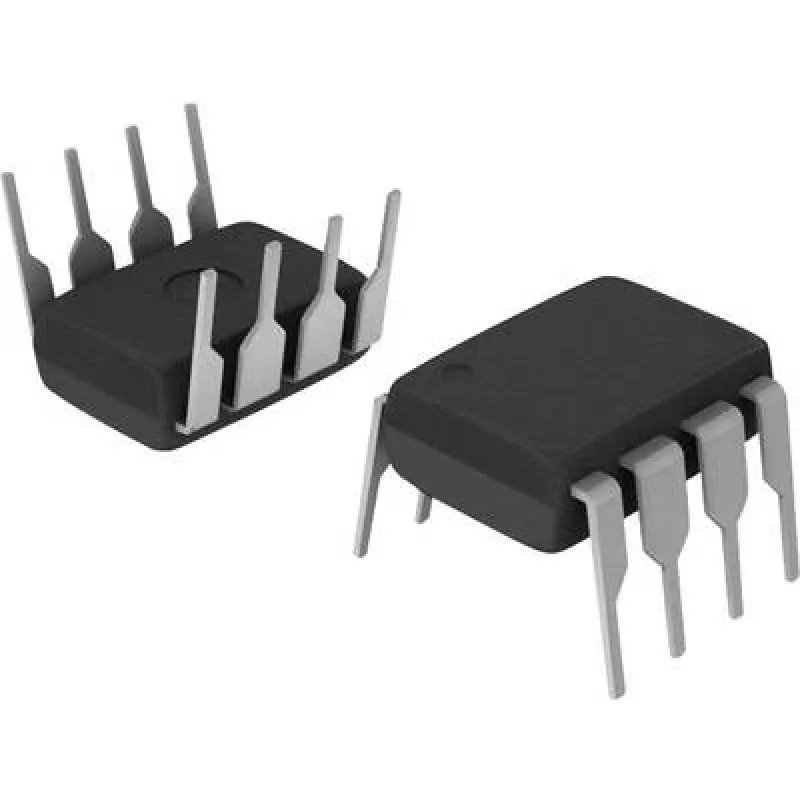

Optokoppler-Gate-Treiber BROADCOM ACPL-4800-000E DIP-8 Push-Pull Totem-Pole DC

Der BROADCOM ACPL-4800-000E ist ein Optokoppler-Gate-Treiber im DIP-8-Gehäuse mit einer Push-Pull-(Totem-Pole)-DC-Ausgangsstufe, der eine galvanische Trennung zwischen Steuerlogik und Leistungsschaltelementen gewährleistet. Er liefert isolierte Treibersignale für Leistungstransistoren und IGBTs in Schaltanwendungen und unterstützt sowohl Low-Side- als auch High-Side-Gate-Treibertopologien, wenn entsprechende externe Komponenten verwendet werden. Das Bauteil eignet sich für Motorsteuerungen, Schaltnetzteile, Wechselrichter und andere Anwendungen, die eine zuverlässige Isolation und schnelle Gate-Übergänge erfordern.

Vorteile

Der ACPL-4800-000E integriert eine Totem-Pole-Ausgangsstufe für effiziente Push-Pull-Ansteuerung, bietet eine kontrollierte Ausgangstreiberstärke und reduziert die Anzahl externer Komponenten im Vergleich zu diskreten Isolationslösungen. Sein DIP-8-Durchsteckgehäuse ermöglicht einfaches Prototyping und Austausch in bestehenden Platinen, während der optisch isolierte Eingang eine galvanische Trennung zwischen Steuer- und Leistungskreisen gewährleistet, um die Systemsicherheit zu verbessern und Erdschleifenstörungen zu reduzieren. Das Bauteil unterstützt schnelles Schalten für mittelschnelle Gate-Treiberaufgaben und bietet vorhersagbare elektrische Eigenschaften unter typischen Betriebsbedingungen.

Geeignet für

• Gate-Ansteuerung von Leistungs-MOSFETs und IGBTs in Motorsteuerungen
• Isolierte Treiberstufen in Schaltnetzteilen
• Wechselrichter-Gate-Steuerung für erneuerbare Energien und USV-Systeme
• Allgemeine Isolation zwischen Logik-Controllern und Leistungsstufen

Wichtige Spezifikationen

• Gehäusetyp: DIP-8-Durchsteckmontage
• Ausgangsstufe: Push-Pull (Totem-Pole) DC
• Isolationsverfahren: optische galvanische Trennung
• Vorgesehene Funktion: Gate-Treiber für Leistungstransistoren und IGBTs
• Schalteignung: mittelschnelle Gate-Übergänge
• Eingangstyp: LED-gesteuerter Optokopplereingang

Verwendung

Setzen Sie den ACPL-4800-000E in eine kompatible DIP-8-Fassung ein oder löten Sie ihn entsprechend der Pinbelegung und der empfohlenen Polarität für die Eingangs-LED in eine Durchsteck-Leiterplatte ein. Verbinden Sie die Eingangs-LED über einen geeigneten Strombegrenzungswiderstand mit der Steuerlogik. Auf der Ausgangsseite legen Sie die erforderlichen Versorgungsspannungen an und verbinden die Totem-Pole-Ausgänge mit dem Gate des jeweiligen Leistungstransistors oder IGBTs, wobei Sie je nach Leistungsbauteil und Schaltgeschwindigkeit Gate-Widerstände oder Miller-Kompensationskomponenten hinzufügen. Achten Sie auf ausreichende Kriech- und Luftstrecken auf der Leiterplatte, um die Integrität der Isolation zu erhalten, und befolgen Sie die für Ihre Anwendung geeigneten Wärmemanagementpraktiken.

Empfehlungen

Verwenden Sie die empfohlenen Eingangsströme, um eine zuverlässige LED-Aktivierung zu gewährleisten, und beachten Sie die absoluten Grenzwerte des Bauteils. Wählen Sie bei der Ansteuerung von Bauteilen mit hoher Gate-Ladung geeignete Gate-Widerstände und ziehen Sie bei Bedarf externe Pufferung oder Pegelanpassung in Betracht. Überprüfen Sie die Isolationsanforderungen und halten Sie die Trennung zwischen Steuer- und Leistungsmasse aufrecht; platzieren Sie Entkopplungskondensatoren nahe an den Versorgungspins des Bauteils, um Schaltrauschen zu minimieren und die Stabilität zu verbessern.
