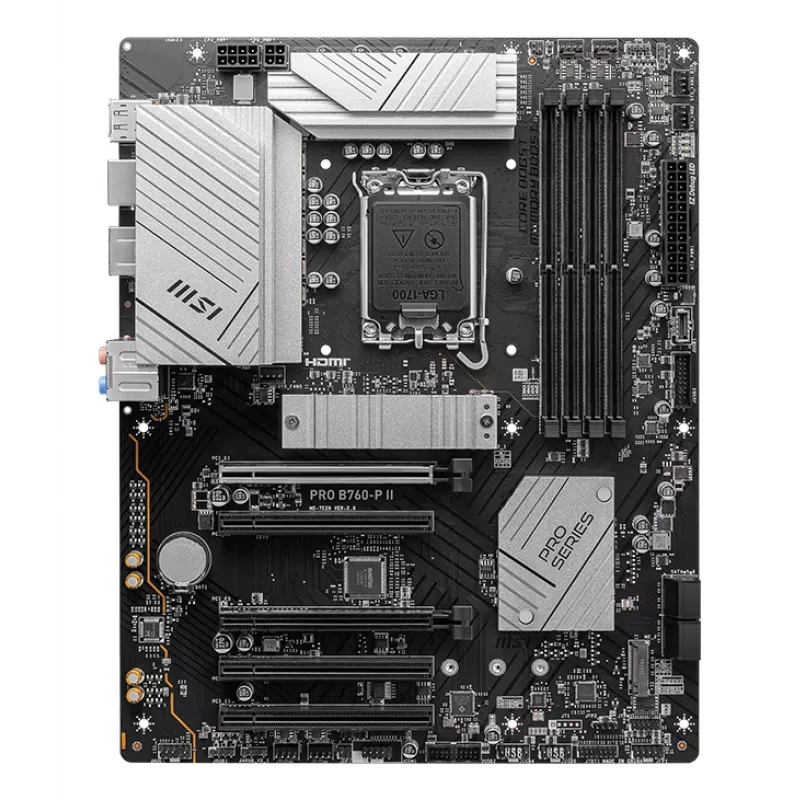

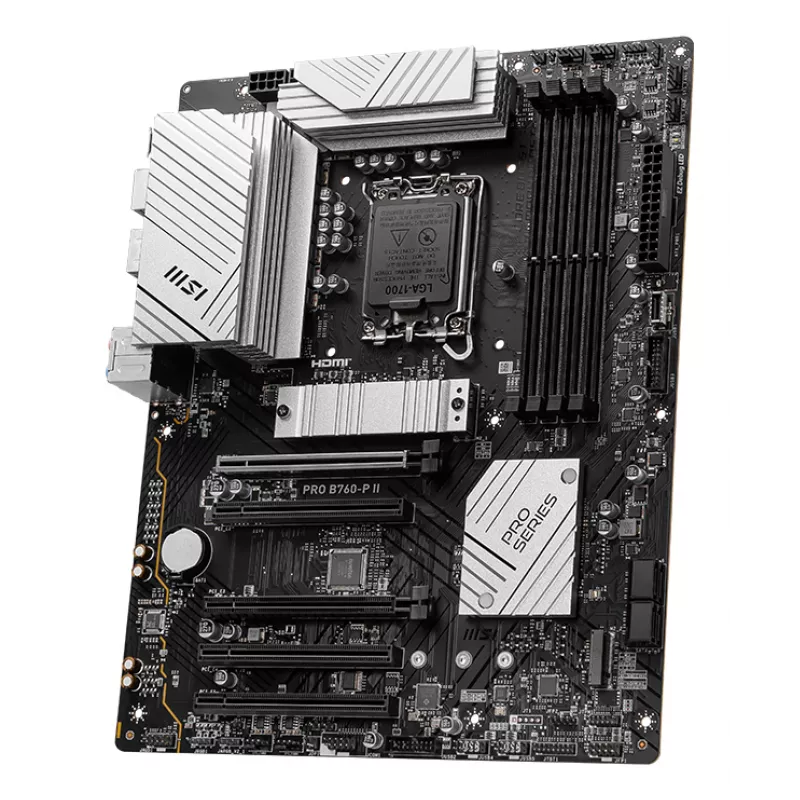

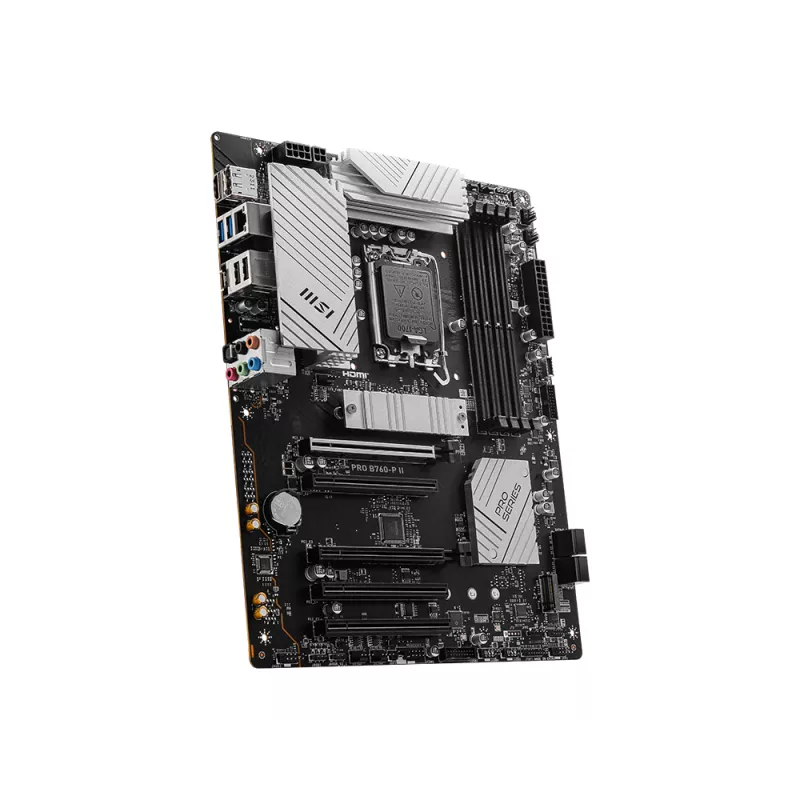

Motherboard MSI PRO B760‑P II ATX – Intel B760, LGA 1700, DDR5, 4x DIMM, 256 GB, 2.5Gb LAN, HDMI 2.1, 2x M.2

Das MSI PRO B760-P II ist ein ATX-Motherboard mit dem Intel B760-Chipsatz und Sockel LGA 1700, kompatibel mit Intel® Celeron®, Pentium® Gold und Core™ i3/i5/i7-Prozessoren. Es unterstützt DDR5-Speicher bis zu 256 GB über vier DIMM-Steckplätze, PCIe 4.0-Konnektivität, SATA III-Speicher mit RAID 0/1/5/10-Unterstützung und einen 2,5-Gigabit-Ethernet-Port (Realtek RTL8125-BG). Entwickelt für zuverlässiges Wärmemanagement, verfügt das Board über vergrößerte Kühlkörper, verstärkte Lötstellen und optimierte Unterstützung für Wasserkühlung, um stabile Leistung unter hoher Last zu gewährleisten.

Vorteile

Das Motherboard verfügt über einen erweiterten Kühlkörper und einen verstärkten VRM-Kühlkörper, um die Wärmeableitung für eine nachhaltige CPU-Leistung zu verbessern. Ein M.2 Shield Frozr schützt und stabilisiert M.2-SSDs thermisch, während 7W/mK-Wärmeleitpads und zusätzliche Drosselspulen-Pads eine effiziente Wärmeübertragung für MOSFETs und Drosseln ermöglichen. Der Chipsatz-Kühlkörper reduziert Staub und Geräusche und verbessert die Kühleffizienz. PCIe Gen4 x16-Lanes bieten erhöhte Bandbreite und schwer verlötete PCIe-Verbindungen verleihen großen Grafikkarten mechanische Festigkeit. Ein dedizierter Wasserpumpen-Header unterstützt bis zu 3 A für individuelle oder AIO-Wasserkühlungen.

Geeignet für

• Bau von Mittel- bis Hochleistungs-Desktop-PCs mit Intel LGA 1700-CPUs
• Systeme, die schnellen NVMe- und SATA-Speicher mit RAID-Konfigurationen erfordern
• Arbeitslasten, die stabile Stromversorgung und anhaltende thermische Leistung verlangen
• Setups mit AIO- oder individuellen Wasserkühlungen

Wichtige Spezifikationen

• Formfaktor: ATX
• Chipsatz: Intel B760
• CPU-Sockel: LGA 1700 (Intel® Celeron®, Pentium® Gold, Core™ i3/i5/i7)
• Speicher: DDR5, 4 DIMM-Steckplätze, bis zu 256 GB
• Erweiterung: PCI Express 4.0 (x16), verstärkte schwer verlötete Verbindungen
• Speicher: M.2 mit M.2 Shield Frozr, SATA III, RAID 0/1/5/10
• LAN: 2,5 Gigabit Ethernet (Realtek RTL8125-BG)
• Kühlung: erweiterte Kühlkörper, Chipsatz-Kühlkörper, 7W/mK-Wärmeleitpads, dedizierter Wasserpumpen-Header (bis zu 3 A)

Verwendung

Installieren Sie die LGA 1700-CPU gemäß den Anweisungen des Prozessorherstellers in den Sockel, bestücken Sie die DDR5-DIMMs gemäß dem Motherboard-Handbuch über die Steckplätze und montieren Sie Speichergeräte in den M.2-Steckplätzen oder SATA-Anschlüssen. Befestigen Sie Erweiterungskarten in den PCIe-Steckplätzen mit den verstärkten Halterungen und Lötstellen. Schließen Sie Gehäuse- und CPU-Lüfter oder eine Wasserpumpe an die vorgesehenen Header an und verwenden Sie Wärmeleitpads oder Kühlkörper nur dort, wo das Handbuch es vorsieht. Konfigurieren Sie die BIOS-Einstellungen für Speicher, Speicher-RAID und Startreihenfolge, bevor Sie ein Betriebssystem installieren.

Empfehlungen

Für beste thermische Ergebnisse sorgen Sie für eine gute Gehäusebelüftung oder verwenden Sie eine AIO-/individuelle Wasserkühlung; überprüfen Sie den korrekten Sitz der M.2-SSD unter dem M.2 Shield Frozr und halten Sie BIOS- und Treiber-Firmware auf dem neuesten Stand, um Stabilität und Leistung zu gewährleisten.
