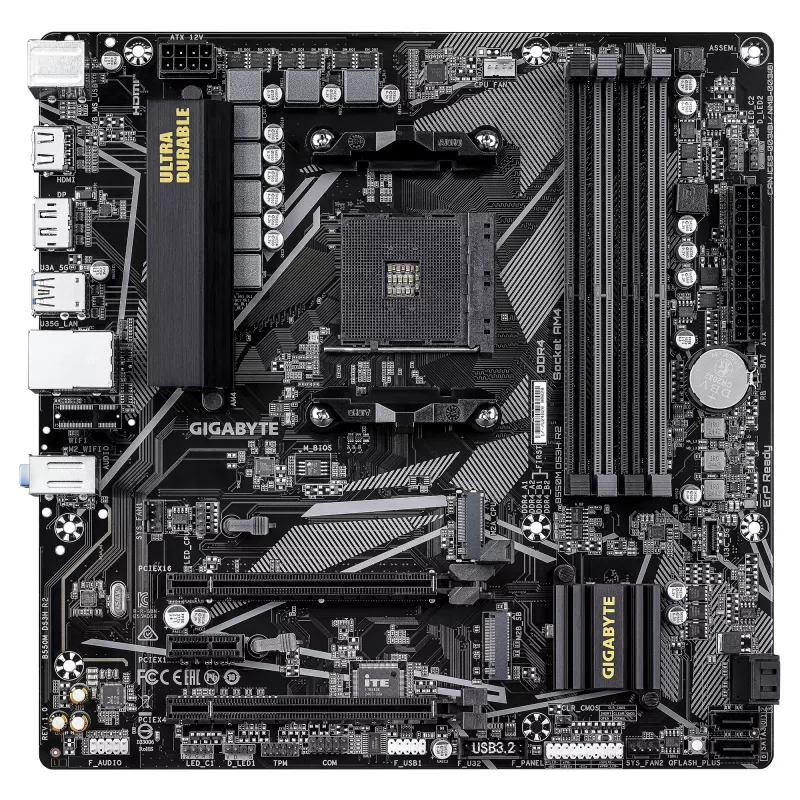

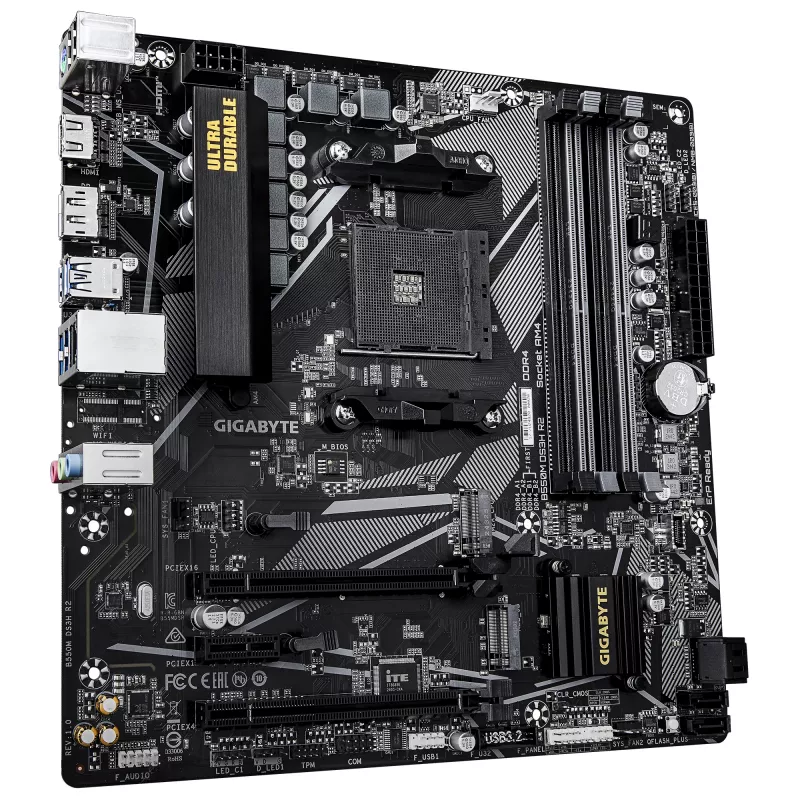

Motherboard GIGABYTE B550M DS3H R2, B550, Sockel AM4, Micro ATX

Das GIGABYTE B550M DS3H R2 ist ein Micro-ATX-Mainboard basierend auf dem AMD B550-Chipsatz, ausgelegt für Sockel-AM4-Prozessoren und unterstützt AMD Ryzen 5000-Serie-CPUs. Es bietet ein 5+3-Phasen-VRM-Design, vier DDR4-Speichersteckplätze mit bis zu 128 GB Gesamtkapazität und Übertaktungsunterstützung bis zu 4733 MHz (O.C.), einen PCIe 4.0 x16-Steckplatz, einen PCIe 3.0 x1-Steckplatz, zwei M.2-Steckplätze (darunter mindestens ein PCIe-4.0-fähiger M.2) und mehrere SATA-III-Anschlüsse für flexible Speicherkonfigurationen. Die Konnektivität umfasst 1 GbE LAN und USB 3.2 Gen 1-Anschlüsse, was dieses Micro-ATX-Board für kompakte leistungsstarke Desktop-Builds geeignet macht.

Vorteile

Das Mainboard kombiniert die Funktionen des B550-Chipsatzes mit einem kompakten Micro-ATX-Formfaktor und bietet PCIe 4.0-Unterstützung für Grafikkarten und NVMe-Speicher der nächsten Generation, während es mehrere SATA- und M.2-Optionen beibehält. Seine 5+3-Phasen-VRM-Topologie und vier Speichersteckplätze ermöglichen eine stabile Stromversorgung und bis zu 128 GB DDR4-Speicherkapazität mit Unterstützung für höherfrequente Module für verbesserte Systemreaktionsfähigkeit. Integriertes 1 GbE LAN und USB 3.2 Gen 1 gewährleisten standardmäßige kabelgebundene Netzwerk- und schnelle Peripherie-Konnektivität.

Geeignet für

• Kompakte Gaming-PCs mit AMD Ryzen 5000-Serie-Prozessoren
• Heim- oder Büro-Desktops, die mehrere Speichergeräte (M.2 + SATA) benötigen
• Budgetfreundliche Content-Erstellungs-Systeme mit bis zu 128 GB DDR4-RAM
• Upgrades von älteren AM4-Plattformen auf PCIe-4.0-fähigen Speicher und GPUs

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: AMD B550
• Sockel: AM4 (unterstützt AMD Ryzen 5000-Serie-CPUs)
• Stromversorgungsdesign: 5+3-Phasen-VRM
• Speicher: 4 × DDR4-Steckplätze, bis zu 128 GB, bis zu 4733 MHz (O.C.)
• Erweiterungssteckplätze: 1 × PCIe 4.0 x16, 1 × PCIe 3.0 x1
• Speicher: 1× (oder mehr) M.2-Steckplatz mit PCIe 4.0-Unterstützung, zusätzliche M.2- und SATA-III-Anschlüsse
• LAN: 1 GbE
• USB: USB 3.2 Gen 1-Anschlüsse auf der Rückseite
• Gewicht: 0,87 kg

Verwendung

Installieren Sie das Mainboard in ein kompatibles Micro-ATX-Gehäuse, setzen Sie eine AM4-kompatible CPU ein und montieren Sie den entsprechenden CPU-Kühler. Bestücken Sie die DDR4-Module gemäß Handbuch über die vier DIMM-Steckplätze für den Dual-Channel-Betrieb und installieren Sie bei Bedarf eine Grafikkarte im PCIe 4.0 x16-Steckplatz. Schließen Sie M.2-SSD(s) und SATA-Laufwerke für die Speicherung an und verbinden Sie Frontpanel-Header, Netzteilanschlüsse und rückseitige I/O-Geräte. Konfigurieren Sie die BIOS/UEFI-Einstellungen, um installierten Speicher und Laufwerke zu erkennen, aktivieren Sie XMP/DOCP oder manuelle Frequenzeinstellungen für DDR4-Übertaktung und aktualisieren Sie die Firmware, falls empfohlen.

Empfehlungen

Verwenden Sie für stabile Leistung ein hochwertiges Netzteil, sorgen Sie für ausreichende Gehäusebelüftung und konsultieren Sie das Mainboard-Handbuch bei der Installation von hochfrequentem Speicher oder mehreren M.2-Laufwerken. Aktualisieren Sie Treiber und BIOS auf die neuesten Versionen von GIGABYTE, um volle Kompatibilität mit Ryzen 5000-Serie-Prozessoren und PCIe 4.0-Geräten sicherzustellen.
