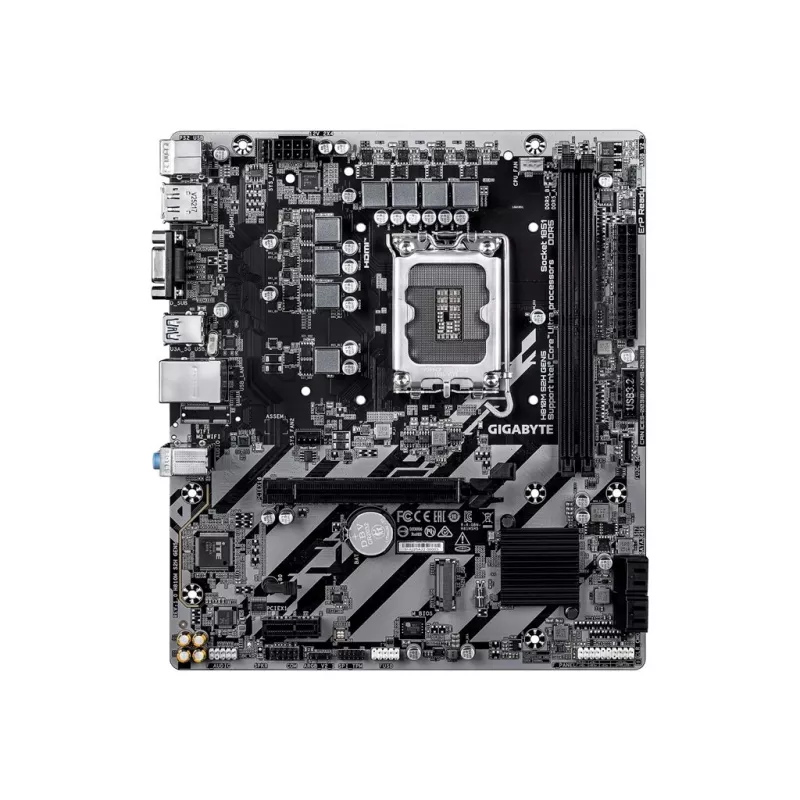

GIGABYTE H810M S2H GEN5 Micro ATX Motherboard — LGA 1851, Intel H810, 2×DIMM DDR5 bis zu 6400MHz, 1×PCIe 4.0 M.2, 1GbE

Das GIGABYTE H810M S2H GEN5 ist ein Micro-ATX-Motherboard, das für kompakte Desktop-Systeme und Büro- oder Heim-PCs entwickelt wurde. Es unterstützt Intel Core Ultra (Serie 2) Prozessoren auf der LGA 1851 (Socket V1) Plattform und basiert auf dem Intel H810 Chipsatz. Das Board bietet zwei DDR5-DIMM-Steckplätze mit Unterstützung für bis zu 128 GB Arbeitsspeicher mit Geschwindigkeiten von bis zu 6400 MHz, einen PCIe 4.0 M.2-Steckplatz für schnelle NVMe-Speicher, SATA-III-Anschlüsse, einen PCIe x1-Steckplatz für Erweiterungen und integriertes Gigabit-Ethernet für Netzwerkkonnektivität.

Vorteile

Das Board kombiniert einen modernen Prozessorsockel und Chipsatz mit einem kompakten Micro-ATX-Layout und bietet eine ausgewogene Mischung aus Leistung und Platzeffizienz. Das 4+1+2-Phasen-VRM-Design trägt zu einer stabilen Stromversorgung kompatibler Intel Core Ultra Prozessoren bei. Die Unterstützung von DDR5-Arbeitsspeicher und einem PCIe 4.0 M.2-Steckplatz ermöglicht eine höhere Systemreaktionsfähigkeit und verbesserte Speicherleistung im Vergleich zu früheren Generationen. Integriertes Realtek Gigabit LAN und USB 3.2 Gen 1 Anschlüsse bieten standardmäßige, zuverlässige Konnektivitätsoptionen für alltägliche Aufgaben.

Geeignet für

• Kompakte Heim- oder Büro-Desktop-Builds mit begrenztem Platz
• Allgemeine Produktivitäts- und Internetsysteme
• Einfache Content-Erstellung und Medienwiedergabe
• Aufrüstpfade von älteren DDR4-Systemen auf DDR5-Arbeitsspeicherplattformen

Wichtige Spezifikationen

• Formfaktor: Micro ATX
• Chipsatz: Intel H810
• Prozessorsockel: LGA 1851 (Socket V1), kompatibel mit Intel Core Ultra (Serie 2)
• Arbeitsspeicher: 2×DIMM DDR5-SDRAM, bis zu 128 GB, bis zu 6400 MHz
• Speicher: 1×PCIe 4.0 M.2-Steckplatz, SATA-III-Anschlüsse für mehrere Laufwerke
• Erweiterung: 1×PCIe x1 (Gen3.x) Steckplatz und PCIe-Erweiterungsunterstützung
• Netzwerk: Integriertes 1 GbE LAN (Realtek)
• Audio- und Videoausgänge: Onboard-Audio-Codec und Display-Ausgänge einschließlich DisplayPort, HDMI und D-Sub (abhängig von der integrierten Grafikunterstützung der CPU)
• Stromversorgung: Hybrides 4+1+2-Phasen-VRM
• Gewicht: ca. 0,79 kg

Verwendung

Installieren Sie das GIGABYTE H810M S2H GEN5 in ein kompatibles Micro-ATX-Gehäuse, montieren Sie einen LGA 1851 Prozessor gemäß den Anweisungen des Sockel- und CPU-Kühlerherstellers und bestücken Sie bis zu zwei DDR5-DIMM-Module gemäß dem Motherboard-Handbuch für eine optimale Kanal-Konfiguration. Schließen Sie eine PCIe 4.0 NVMe SSD an den M.2-Steckplatz an oder verbinden Sie SATA-Laufwerke mit den SATA-III-Anschlüssen. Schließen Sie die Stromversorgung eines kompatiblen Netzteils an den 24-poligen ATX- und den CPU-Stromanschluss an, verbinden Sie die Frontpanel-Header, USB- und Speicherkabel und aktualisieren Sie dann die BIOS-/UEFI-Einstellungen nach Bedarf, um die installierte Hardware zu erkennen.

Empfehlungen

Für einen stabilen Betrieb verwenden Sie ein hochwertiges Netzteil mit ausreichender Leistung und stellen Sie sicher, dass das neueste BIOS installiert ist, um Intel Core Ultra (Serie 2) Prozessoren und Arbeitsspeicherkompatibilität zu unterstützen. Konsultieren Sie bei der Arbeitsspeicherinstallation die QVL oder die GIGABYTE-Dokumentation für getestete DDR5-Module und bestücken Sie die DIMM-Steckplätze wie empfohlen, um die angegebene Maximalgeschwindigkeit zu erreichen. Verwenden Sie den PCIe 4.0 M.2-Steckplatz für eine leistungsstarke NVMe SSD, wenn ein schnellerer Speicherzugriff erforderlich ist.
