Mainboard ASRock Z790I LIGHTNING WIFI — Intel Z790, LGA 1700, Mini-ITX, DDR5 bis 8600 MHz, 2x DIMM, Wi‑Fi 6E, 2.5Gb LAN, 2x M.2

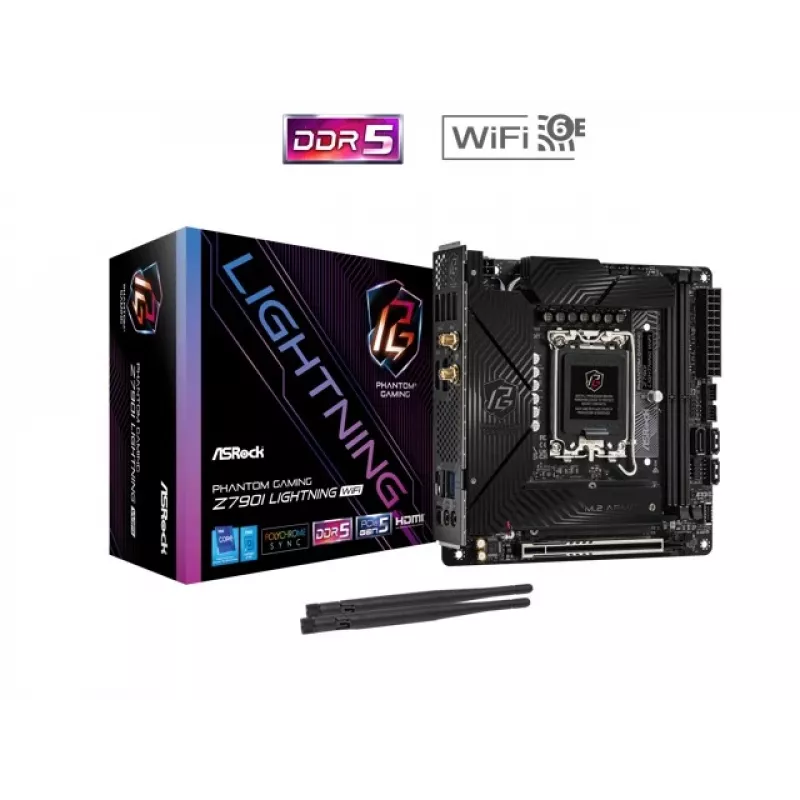

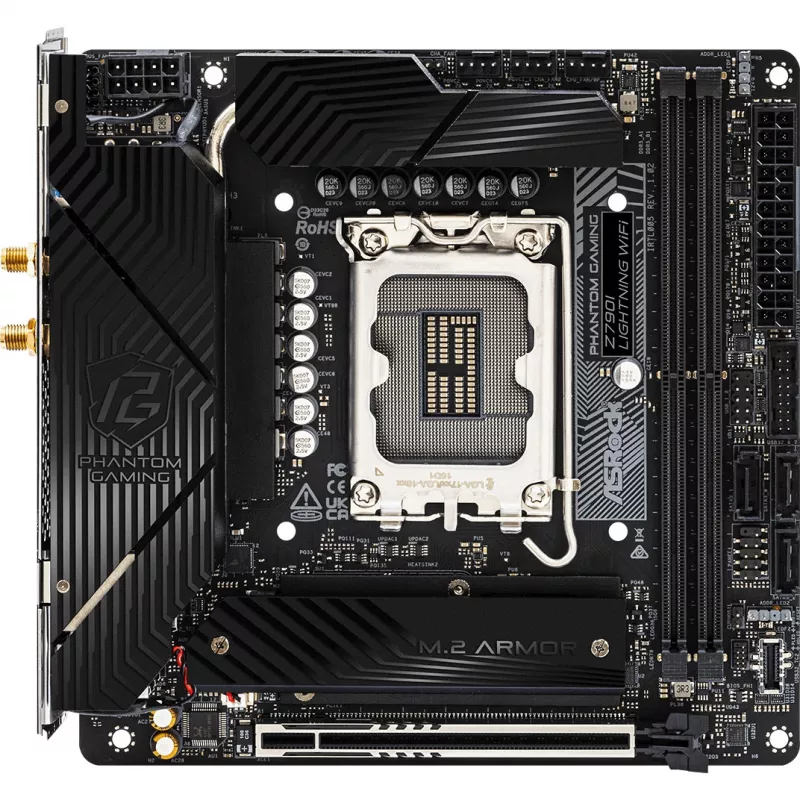

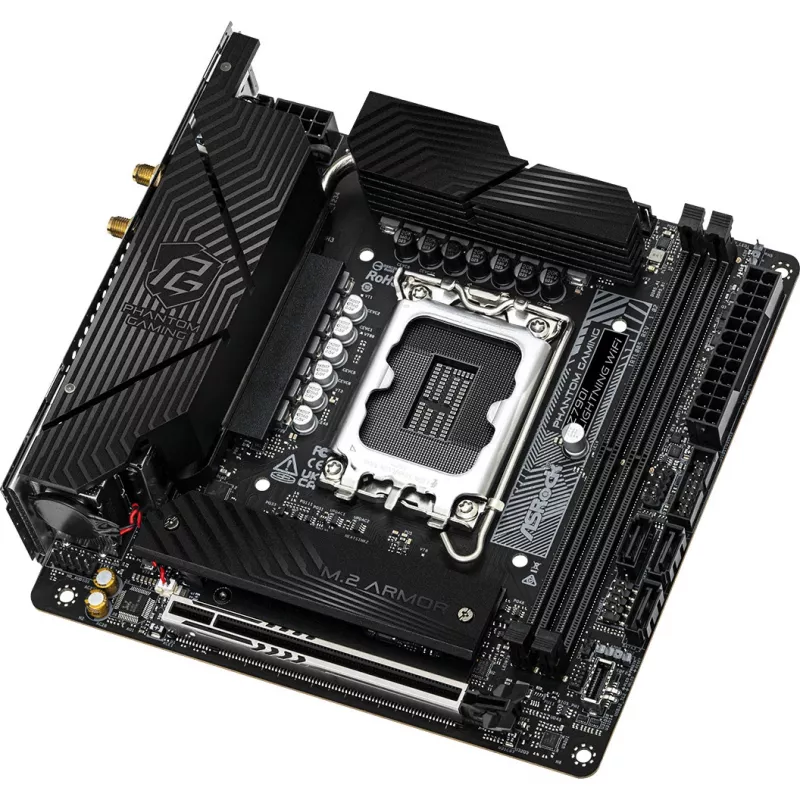

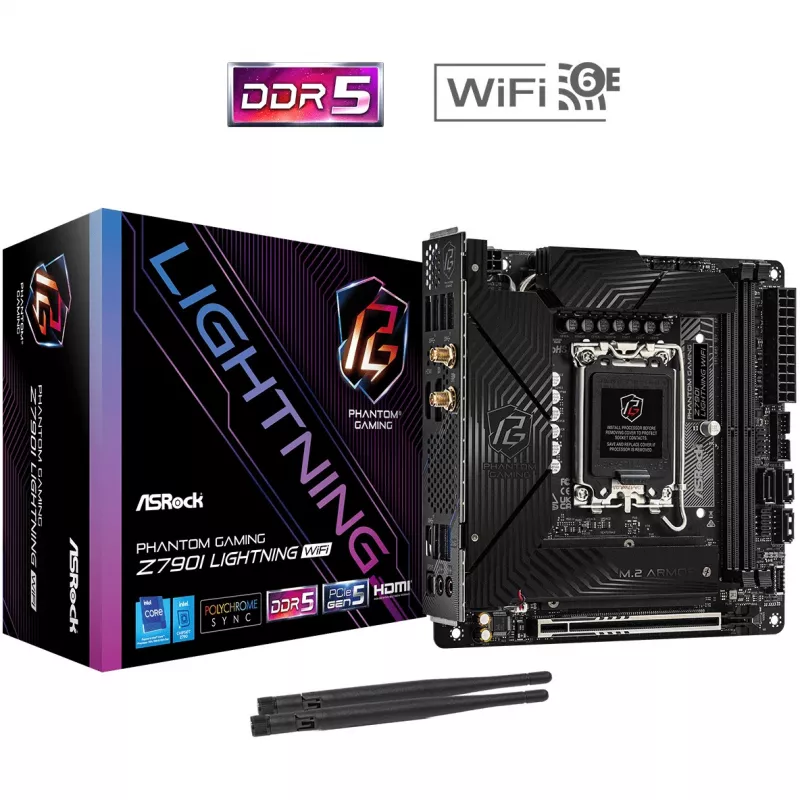

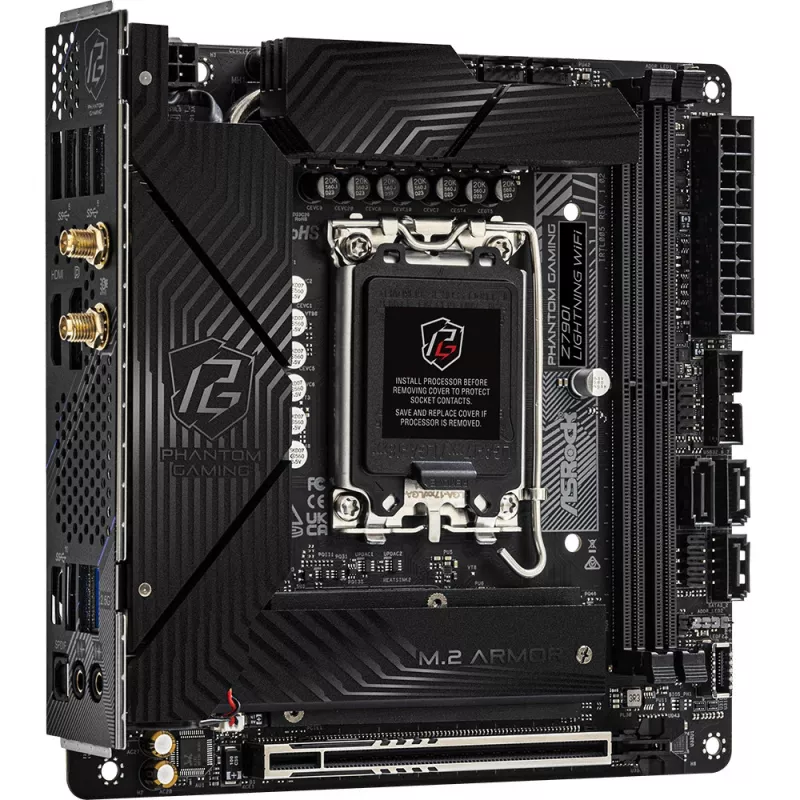

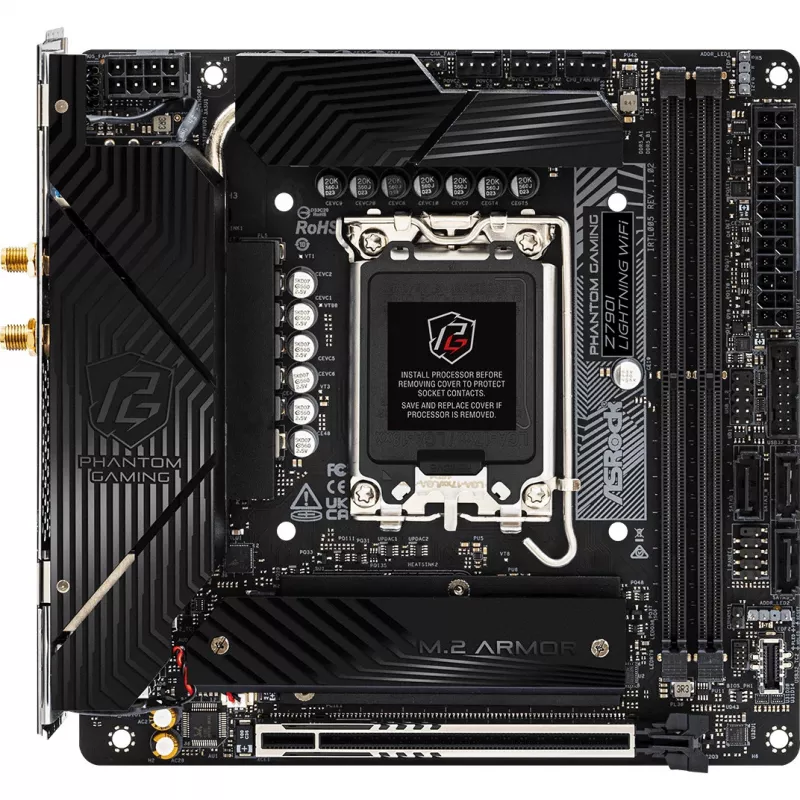

Das ASRock Z790I LIGHTNING WIFI ist ein kompaktes Mini-ITX-Mainboard auf Basis des Intel Z790-Chipsatzes für LGA 1700-Prozessoren. Es unterstützt Intel Core i7-Serien-CPUs, zwei DDR5-DIMM-Steckplätze mit bis zu 96 GB Gesamtspeicher und Frequenzen bis 8600 MHz, zwei M.2-PCIe-4.0-Speicherlaufwerke, SATA III und grundlegendes RAID, integriertes Wi‑Fi 6E und Bluetooth 5.3, 2.5 Gigabit Ethernet, separate HDMI- und DisplayPort-Videoausgänge, 7.1-Kanal-Audio (Realtek ALC897) sowie eine Vielzahl von USB-Anschlüssen, einschließlich eines USB Type-C an der Frontblende. Das Board wird mit Antenne, SATA-Kabel und Montageschrauben geliefert.

Vorteile

Der Mini-ITX-Formfaktor kombiniert einen voll ausgestatteten Intel Z790-Chipsatz mit geringem Platzbedarf und eignet sich für kompakte Builds. Die hohe DDR5-Speicherunterstützung und die beiden M.2-PCIe-4.0-Slots bieten starke Leistung und schnelle Speicheroptionen. Integriertes Wi‑Fi 6E, Bluetooth 5.3 und 2.5 Gb Ethernet sorgen für flexible Netzwerkverbindungen, während mehrere USB-Anschlüsse und das Front-USB-C den Anschluss von Peripheriegeräten vereinfachen. Der integrierte 7.1-Audiochip und moderne Display-Ausgänge unterstützen den Multimedia-Einsatz in kleinen Systemen.

Geeignet für

• Kompakte Desktop-Builds und Small-Form-Factor-Stk.
• Home-Office- und Multimedia-Systeme mit separaten Display-Ausgängen
• Gaming- oder Produktivitäts-Setups, die schnellen DDR5-Speicher und NVMe-Speicher benötigen
• Systeme mit Bedarf an Wi‑Fi 6E, Bluetooth 5.3 und kabelgebundenem 2.5-Gb-Netzwerk

Wichtige Spezifikationen

• Formfaktor: Mini-ITX (170 mm x 170 mm)
• Chipsatz: Intel Z790
• CPU-Sockel: LGA 1700 (unterstützt Intel Core i7-Serie)
• Speicher: 2 x DIMM, DDR5, Dual-Channel, bis zu 96 GB, bis zu 8600 MHz (ungepuffert)
• Speicheranschlüsse: 2 x M.2 (PCIe 4.0), SATA III, unterstützt HDD & SSD
• RAID: unterstützt (RAID 0 angegeben)
• Erweiterung: 1 x PCIe x16 (Gen5)
• Maximale Display-Ausgangsauflösung: bis zu 7680 x 4320
• Netzwerk: Wi‑Fi 6E (802.11ax), Bluetooth 5.3, 2.5 Gigabit Ethernet
• Audio: 7.1 Kanäle, Realtek ALC897

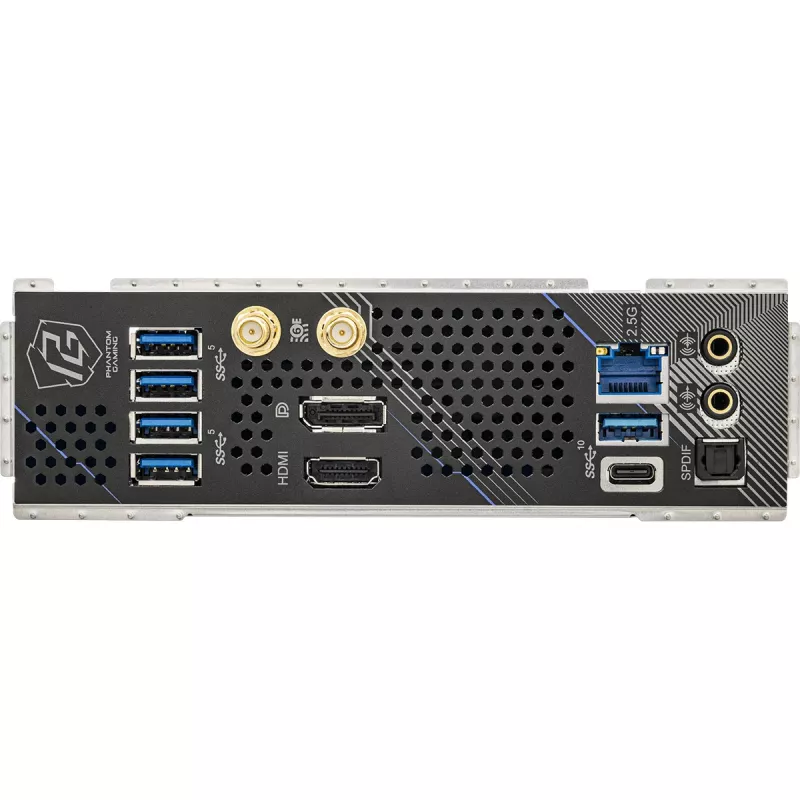

• Rück- und interne I/O-Highlights: HDMI, DisplayPort 1.4, mehrere USB Type-A-Anschlüsse, 1 x USB 3.2 Gen2 Type-C (rückseitig), Frontpanel-USB-Type-C, SPDIF-Optikausgang, MIC und Line-Out
• Stromanschlüsse: 24-pin ATX, 8-pin EPS, 12V-Anschluss
• Kühlung und Header: CPU-Lüfteranschluss, Gehäuselüfteranschlüsse (2), 2 adressierbare RGB-Header
• BIOS: UEFI AMI

Anwendung

Installieren Sie das ASRock Z790I LIGHTNING WIFI in einem kompatiblen Mini-ITX-Gehäuse und schließen Sie eine kompatible LGA 1700-CPU sowie einen geeigneten Kühler an. Bestücken Sie bis zu zwei DDR5-DIMMs gemäß dem Mainboard-Handbuch, um den Dual-Channel-Betrieb zu aktivieren, und schließen Sie die Stromversorgung über den 24-pin-ATX- und den 8-pin-EPS-Anschluss an. Setzen Sie NVMe-SSDs in die M.2-Slots ein oder verbinden Sie SATA-Laufwerke mit dem mitgelieferten SATA-Kabel; konfigurieren Sie bei Bedarf RAID über das BIOS. Schließen Sie die mitgelieferte Wi‑Fi-Antenne an und verbinden Sie externe Displays über HDMI oder DisplayPort. Installieren Sie das Betriebssystem (Windows 11 x64 wird unterstützt) und aktualisieren Sie bei Bedarf UEFI-/Treiberpakete von der ASRock-Website.

Empfehlungen

Für einen stabilen DDR5-Betrieb mit hoher Frequenz befolgen Sie die Speicherinstallationsrichtlinien im Handbuch und verwenden Sie validierte Speicherkits. Sorgen Sie für ausreichende Kühlung und verwenden Sie qualitativ hochwertige Netzteile, die die erforderlichen ATX- und EPS-Anschlüsse bereitstellen. Aktualisieren Sie das UEFI vor der ersten Verwendung auf die neueste Version und installieren Sie Netzwerktreiber, um die Funktionalität von Wi‑Fi 6E und Bluetooth 5.3 zu aktivieren.
