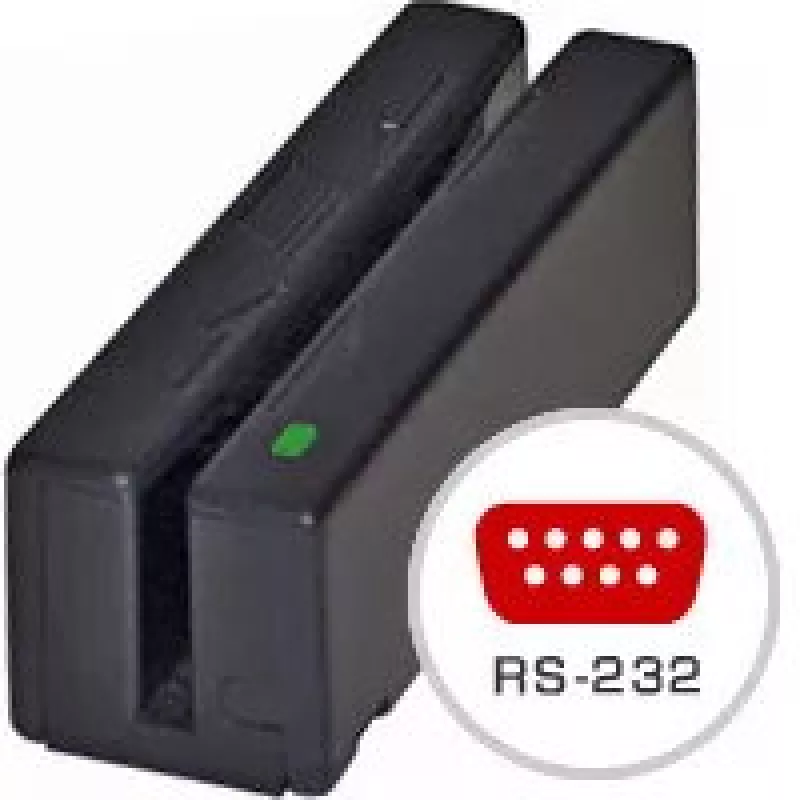

MagTek Mini Swipe Reader RS-232 Magnetkartenleser 5-15 VDC

Der MagTek Mini Swipe Reader RS-232 ist ein kompakter, seriell gespeister Magnetkartenleser, der Daten von bis zu drei Spuren erfasst. Er unterstützt ISO- und AAMVA-Formate und arbeitet mit den standardmäßigen RS-232-Einstellungen von 9600 bps, 8N1. Der Leser verfügt über eine zweifarbige LED, die kontinuierlich den Status anzeigt, und wird mit einem 1,8 m langen Kabel mit 9-poligem D-Sub-Stecker (Buchse) für den Anschluss an einen RS-232-Port geliefert. Das Gerät misst ca. 32,5 x 100 x 31,3 mm und wiegt 165 g; es akzeptiert einen Eingangsspannungsbereich, der typischerweise für ähnliche Modelle verwendet wird.

Vorteile

Der Mini Swipe Reader ist klein, kostengünstig und benötigt kein externes Netzteil, da er über die serielle Schnittstelle mit Strom versorgt wird. Er bietet bidirektionales Lesen von drei Spuren und ist mit gängigen Kartenformaten (ISO, AAMVA) kompatibel. Vor Ort konfigurierbare Kommunikations- und Spurformatoptionen ermöglichen die Anpassung an verschiedene Systeme, während die zweifarbige LED dem Bediener hilft, den Gerätestatus zu überwachen.

Geeignet für

• Point-of-Sale-Terminals und Transaktionsprotokollierung, bei denen kompakte Leser benötigt werden
• Zugangskontrollsysteme, die das Lesen von ISO- oder AAMVA-Karten erfordern
• Datenerfassungslösungen in Kiosken, Empfangstresen oder mobilen Stationen mit RS-232-Schnittstellen

Wichtige Spezifikationen

• Schnittstelle: RS-232 (Standard 9600 bps, 8N1)
• Stromversorgung: seriell gespeist über die serielle Verbindung (kein externes Netzteil erforderlich)
• Spuren: magnetisches Lesen von drei Spuren, bidirektional
• Kompatibilität: ISO, AAMVA
• Kabel: ca. 1,8 m, 9-poliger D-Sub-Stecker (Buchse) auf RS-232
• Abmessungen: ca. 32,5 x 100 x 31,3 mm
• Gewicht: 0,165 kg
• Marke / MPN / EAN: MagTek / 21040079 / 5704174198581

Verwendung

Schließen Sie das mitgelieferte Kabel mit 9-poligem D-Sub-Stecker (Buchse) an den RS-232-Port des Hosts an und stellen Sie sicher, dass der Host seriell gespeiste Peripheriegeräte unterstützt oder die erforderliche Spannung liefert. Ziehen Sie die Magnetkarte in beliebiger Richtung durch den Lesekopf, um die Spurdaten zu erfassen; die zweifarbige LED zeigt den Lesestatus an. Konfigurieren Sie bei Bedarf die Kommunikationsparameter und Spurformate vor Ort, um sie an das Hostsystem anzupassen. Verwenden Sie die Standardeinstellungen 9600 bps, 8N1, es sei denn, Ihr System erfordert andere serielle Parameter.

Empfehlungen

Installieren Sie den Leser an einem geschützten Ort, um Feuchtigkeit und extreme Temperaturen zu vermeiden. Überprüfen Sie vor der Verwendung die Pinbelegungskompatibilität des RS-232 mit dem Hostgerät und testen Sie die Kommunikationseinstellungen nach der Installation. Verwenden Sie für einen zuverlässigen Betrieb Karten in gutem Zustand und befolgen Sie die Anweisungen des Hostsystems zur Konfiguration serieller Geräte.
