Lüftungskanalschelle Fischer 64094

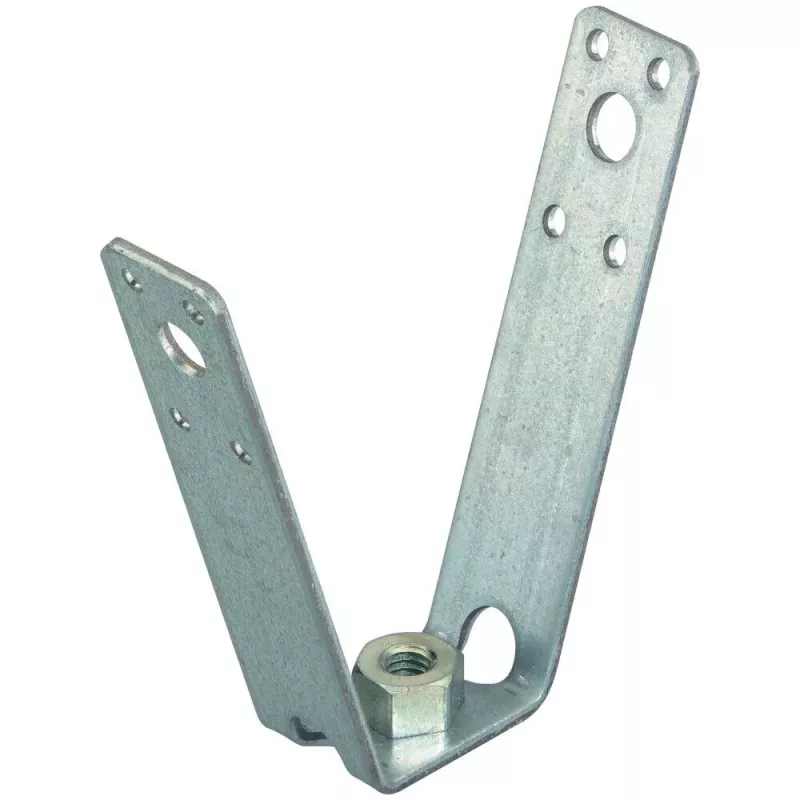

Der Fischer Trapezblech-Bügel TZ ist ein Befestigungselement für Trapezbleche, das zur Sicherung von Lüftungs- und Sprinkleranlagenkomponenten entwickelt wurde. Er ist für die Verwendung mit einer Schraube SKS M8x100 in einem gestanzten Loch vorgesehen und kann auch zur Befestigung anderer Rohre mit selbstschneidenden Schrauben oder Stahlblindnieten verwendet werden. Vorgegebene Scher-/Biegepunkte ermöglichen die Anpassung des Bügels an die Form des Trapezblechs. Das Anschlussgewinde ist M8. Das Material ist verzinkter Stahl, der für HLK- und Kanalbefestigungsaufgaben geeignet ist.

Vorteile

Die VdS-Zulassung für TZ/TZH und die FM-Zulassung für TZA bieten unabhängig geprüfte Sicherheit. Die vorgesehenen Biegepunkte ermöglichen eine präzise Anpassung an das Trapezblechprofil, und die Verzinkung bietet Korrosionsschutz für den langfristigen Einsatz in Lüftungsinstallationen.

Geeignet für

• Befestigung von Lüftungskanälen an Trapezblechen
• Montage von Sprinkleranlagenrohren mit SKS M8x100
• Sicherung von Rohren mit selbstschneidenden Schrauben oder Stahlblindnieten

Technische Daten

• Marke: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Anschlussgewinde: M8
• Material: Stahl DX51D+Z 140-275 (Werkstoff-Nr. 1.0226+Z) nach DIN EN 10327; DD11 nach DIN EN 10111
• Oberfläche: elektrolytisch verzinkt
• Abmessungen (typische Anwendung): Breite 90 mm, Tiefe 25 mm, Höhe 90 mm

Anwendung

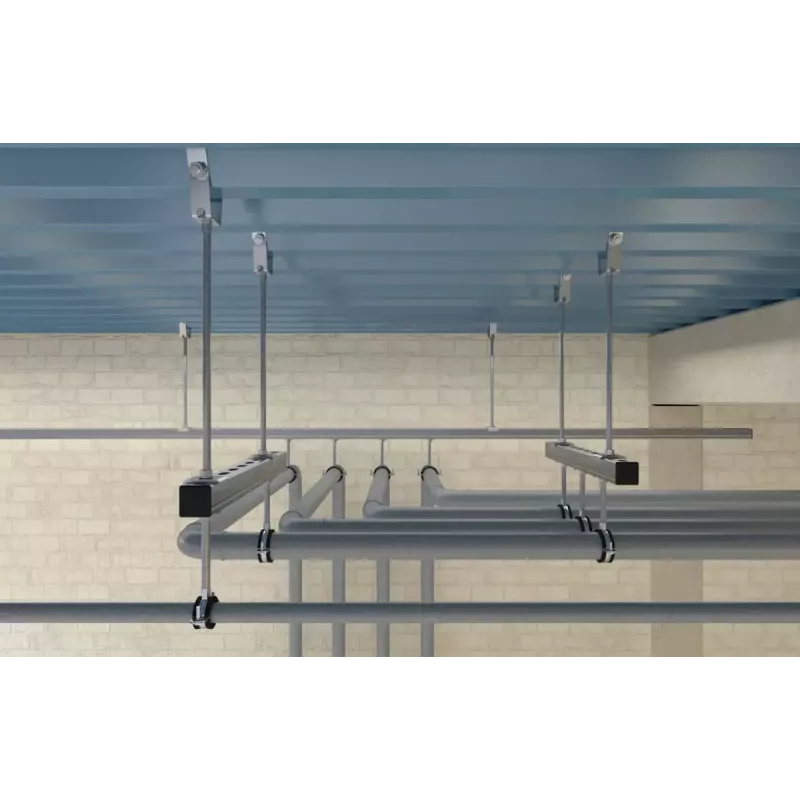

Positionieren Sie den Trapezblech-Bügel auf dem gestanzten Loch im Trapezblech, sodass die Biegepunkte mit dem Blechprofil ausgerichtet sind. Verwenden Sie die Schraube SKS M8x100, um Sprinklerkomponenten durch den Bügel zu befestigen; für andere Rohre verwenden Sie geeignete selbstschneidende Schrauben oder Stahlblindnieten. Ziehen Sie die M8-Verbindung mit dem vom Rohr- oder Fitting-Hersteller angegebenen Drehmoment an und prüfen Sie, ob der Bügel bündig mit der Blechoberfläche abschließt, um eine gleichmäßige Lastverteilung zu gewährleisten.

Empfehlungen

Verwenden Sie den Bügel in Kombination mit der vorgeschriebenen SKS M8x100-Schraube für Sprinklerinstallationen und wählen Sie korrosionsbeständige Befestigungselemente für Außen- oder feuchte Umgebungen. Überprüfen Sie vor der Installation die Kompatibilität von Schraubenlänge und Niettyp mit Blechdicke und Rohrdurchmesser.
