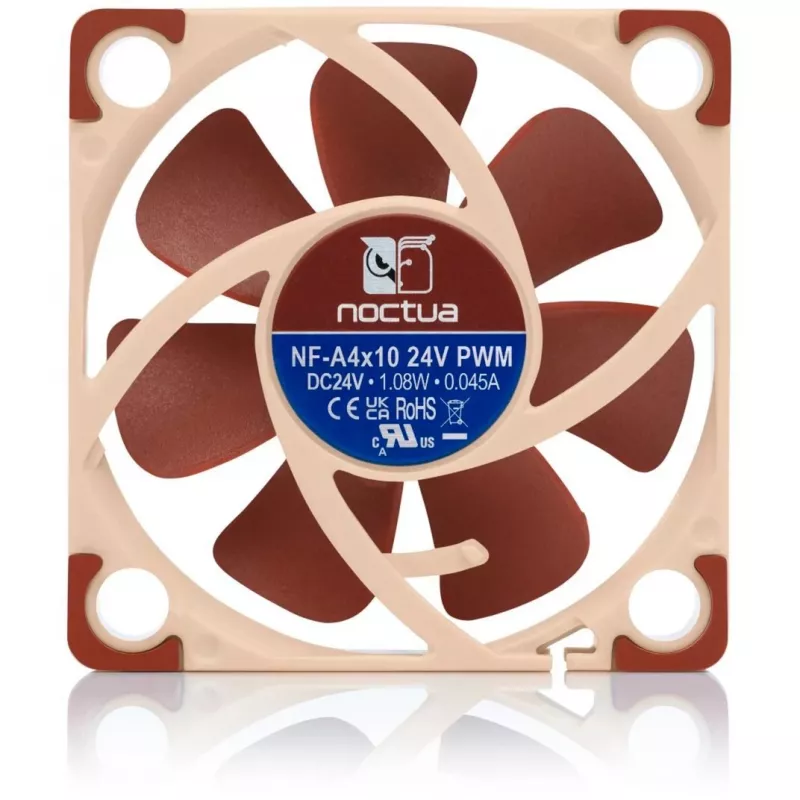

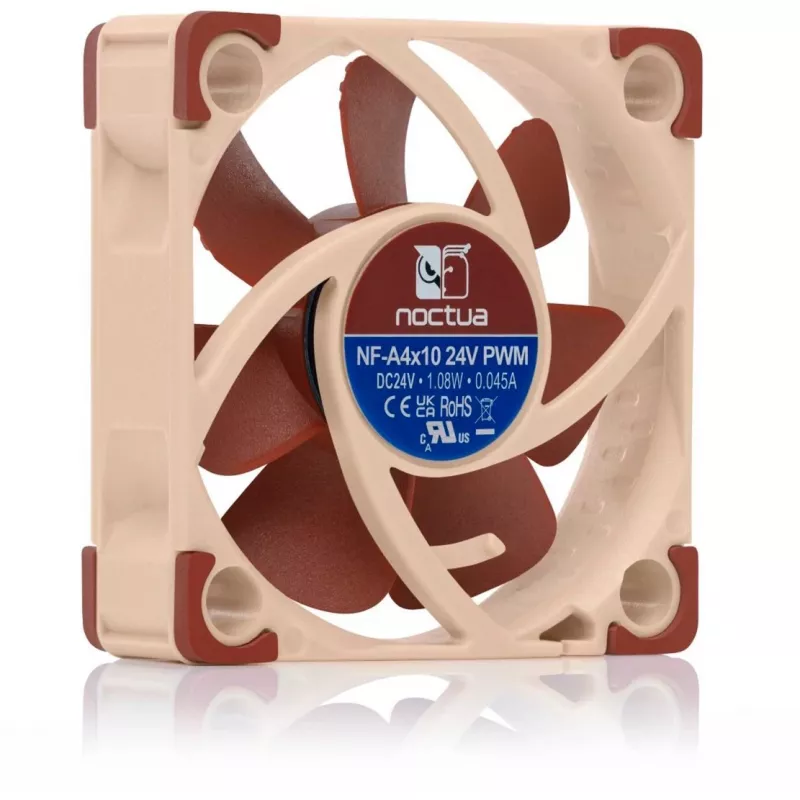

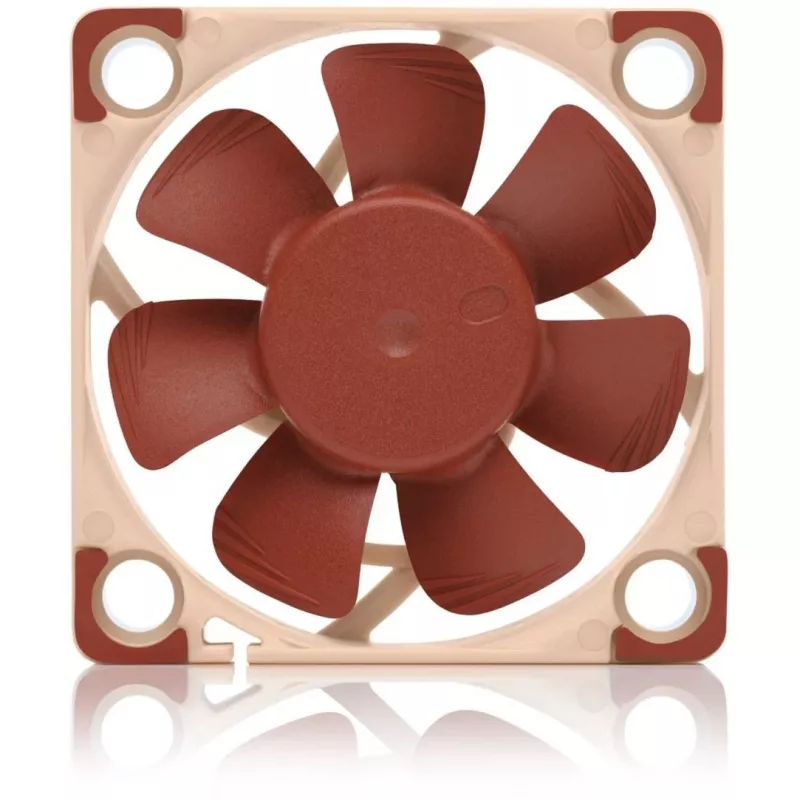

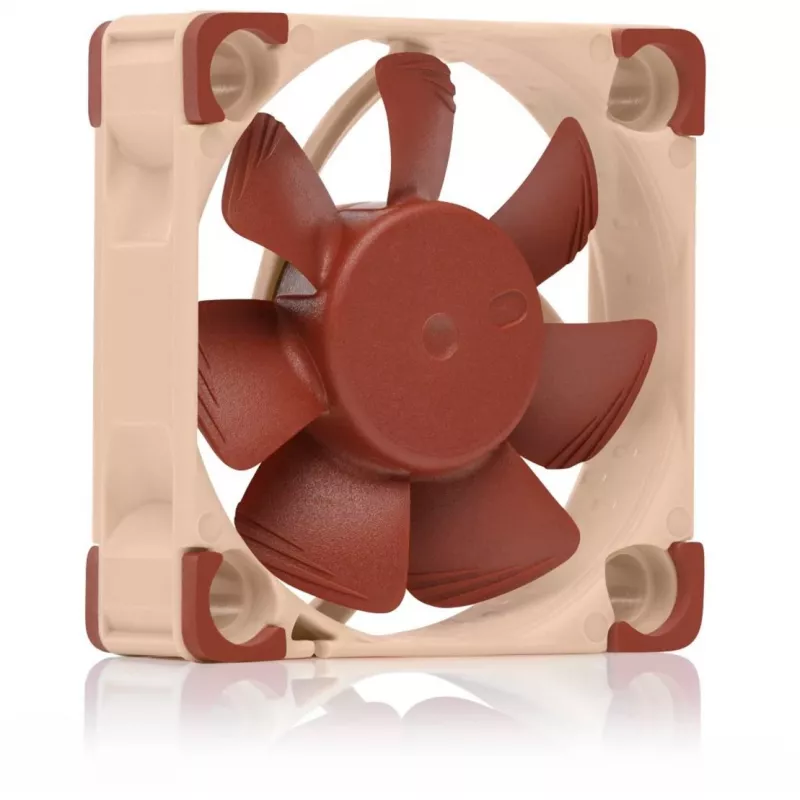

Lüfter Noctua NF-A4X10 24V PWM 4 cm Beige Braun 5000 U/min 8,9 m³/h

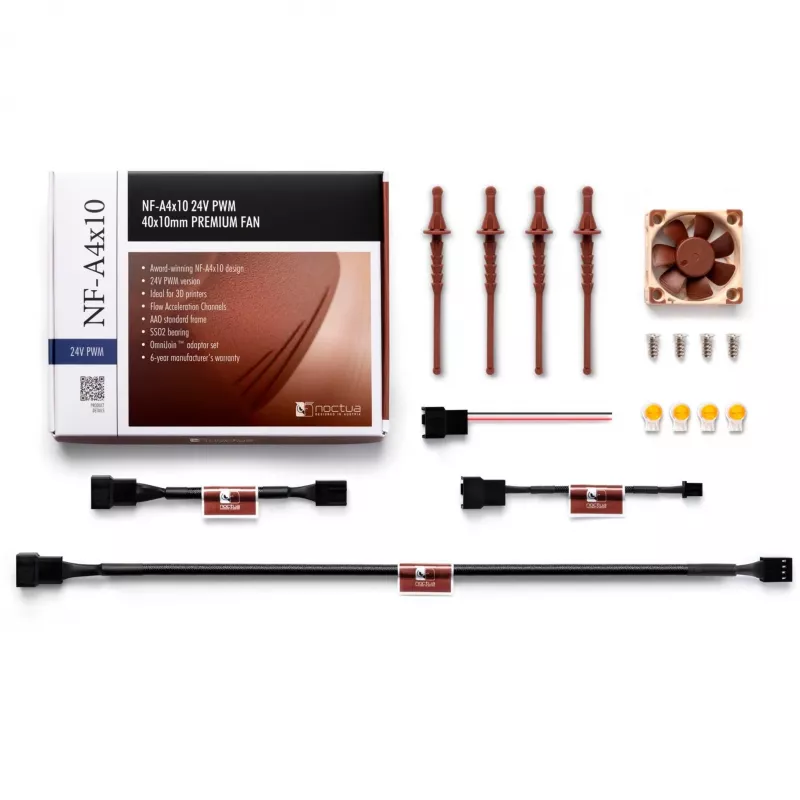

Der Noctua NF-A4x10 24V PWM ist eine 40 mm PWM-fähige Variante des Noctua NF-A4x10 Lüfters, entwickelt für anspruchsvolle 24V-Anwendungen wie 24V-basierte 3D-Drucker und andere Geräte. Er verfügt über einen AAO-Rahmen (Advanced Acoustic Optimisation), Flow Acceleration Channels, Smooth Commutation Drive Technologie und das SSO2-Lager für stabilen, leisen Betrieb. Das Paket enthält ein OmniJoin Adapterset, ein NA-AC9 Adapterkabel für gängige 3D-Drucker, einen Low-Noise Adapter und eine 6-jährige Herstellergarantie.

Vorteile

Der Lüfter kombiniert einen kompakten 40 mm Formfaktor mit einer reduzierten Motornabe, um die Rotorblattfläche zu vergrößern und den Luftstrom sowie den statischen Druck zu verbessern. Flow Acceleration Channels, Stepped Inlet Design und Inner Surface Microstructures reduzieren Strömungsablösungen und Wirbelgeräusche und verbessern gleichzeitig die Effizienz. Der NE-FD5 Motortreiber ermöglicht eine sanfte Kommutierung und einen weiten PWM-Drehzahlbereich von 5000 U/min bis hinunter auf 1100 U/min, wobei der Lüfter bei 0 % PWM stoppt. Integrierte Anti-Vibrations-Pads reduzieren die Vibrationsübertragung, und Schutzfunktionen schützen vor Verpolung, Überspannung und Kurzschlüssen. Der Lüfter trägt die Sicherheitszertifizierungen CE, TÜV, UKCA und UL.

Geeignet für

• Kühlung von Hotends und Bauteilen in 24V 3D-Druckern (z. B. Creality Ender 3, CR-10, Anycubic Mega)
• Ersatz von 24V 40 mm Lüftern in industriellen oder kundenspezifischen Elektronikgeräten
• Kompakte Gehäuse und Geräte, die eine geräuscharme 24V-Kühlung erfordern

Wichtige Spezifikationen

• Modell: Noctua NF-A4x10 24V PWM (MPN NF-A4x10 24V PWM)
• Durchmesser: 40 mm
• Nennspannung: 24 V
• Maximale Drehzahl: 5000 U/min (L.N.A. reduziert max. auf 4100 U/min)
• Drehzahlbereich (PWM): ~1100–5000 U/min
• Luftstrom: 8,9 m³/h (Herstellerangabe)
• Lager: SSO2 (selbststabilisierendes Öldrucklager)
• Anschlüsse und Zubehör: NA-AC9 Adapterkabel für JST XHP-2 2,5 mm, OmniJoin Adapterset, Low-Noise Adapter, 20 cm Primärkabel + 30 cm Verlängerung
• Sicherheit und Normen: CE, TÜV, UKCA, UL; erfüllt EN 62368-1, EN 55035, EN 55032, UL-507
• Garantie: 6 Jahre

Verwendung

Installieren Sie den Lüfter mit Standard-M3-Schrauben oder kompatiblen Montagemechanismen und stellen Sie sicher, dass die integrierten Anti-Vibrations-Pads das Gehäuse berühren, um die Vibrationsübertragung zu reduzieren. Verwenden Sie das mitgelieferte NA-AC9 Adapterkabel, um direkt an JST XHP-2 2,5 mm Buchsen anzuschließen, die bei vielen 3D-Druckern üblich sind, oder verwenden Sie das OmniJoin Adapterset, um einen kundenspezifischen Stecker für proprietäre Anschlüsse zu erstellen. Für die PWM-Drehzahlregelung schließen Sie das 4-polige PWM-Kabel an einen kompatiblen Controller oder ein Motherboard an; der Lüfter unterstützt die volle PWM-Regelung und stoppt bei 0 % Tastverhältnis. Verwenden Sie den Low-Noise Adapter, wenn Sie die maximale Drehzahl auf 4100 U/min begrenzen möchten.

Empfehlungen

Der Lüfter ist für 24V-Systeme vorgesehen – überprüfen Sie die Versorgungsspannung vor der Installation. Für einen leisen Betrieb konfigurieren Sie die PWM-Regelung so, dass sie bei entsprechenden thermischen Bedingungen näher am unteren Ende des Drehzahlbereichs läuft; für maximale Kühlung betreiben Sie ihn mit höheren PWM-Tastverhältnissen. Vermeiden Sie es, den Lüfter dort zu platzieren, wo der Luftstrom behindert wird; stellen Sie sicher, dass Kabel und Anschlüsse vom Lüfterrad ferngehalten werden.
