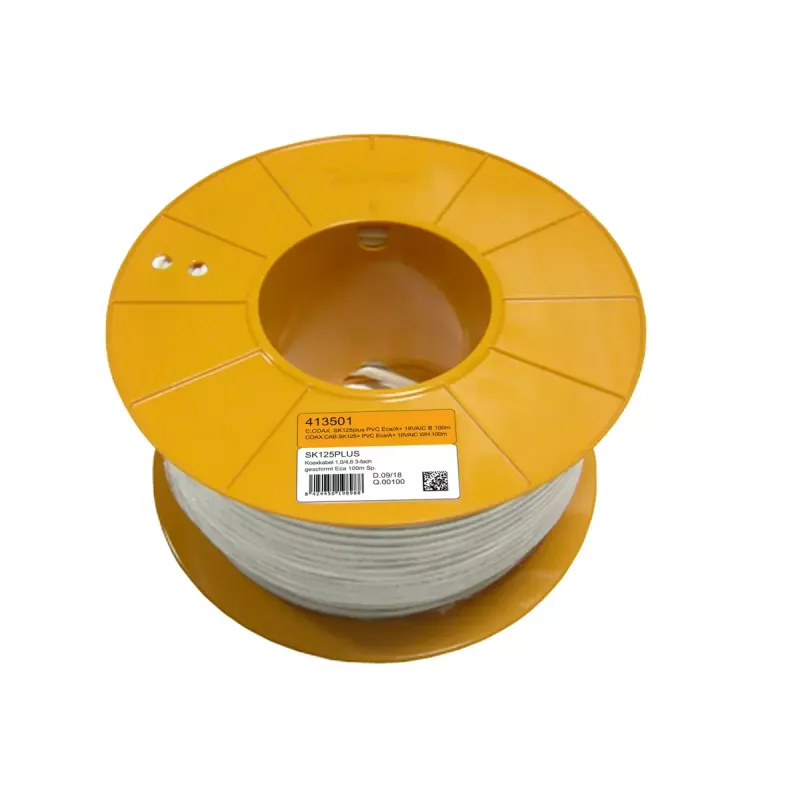

Koaxialkabel Televes SK125plus 100 m Weiß

Koaxialkabel Televes SK125plus 100 m Weiß ist ein 75-Ω-Koaxialkabel, das für zuverlässige Signalübertragung über lange Strecken entwickelt wurde. Das Kabel verfügt über beide Leiter aus Kupfer (Cu/Cu), einen PVC-Mantel und eine dreifach geschirmte (Trishield) Struktur mit einer zusätzlichen Folienlage und einer Geflechtabdeckung von 55 %, was die Unempfindlichkeit gegenüber elektromagnetischen Störungen erhöht und den Signalverlust reduziert. Es eignet sich für Innen- und Außeninstallationen und erfüllt die strukturellen Anforderungen der EN 50117 Klasse A+.

Vorteile

Das SK125plus-Kabel kombiniert Kupferleiter, einen PVC-Mantel und drei Schirmschichten, um eine niedrige Transferimpedanz bei niedrigen Frequenzen und eine hohe Schirmdämpfung über einen breiten Hochfrequenzbereich zu bieten. Seine Konstruktion gewährleistet einen verbesserten Schutz gegen elektromagnetisches Rauschen und sorgt für gleichbleibende Signalqualität bei Audio-, Video- und Rundfunkanwendungen.

Geeignet für

• TV- und FM-Verteilnetze
• Satelliten- und terrestrische Antennenverkabelung
• CCTV-Videoübertragung
• Innen- und Außeninstallationen, die eine hohe Schirmung erfordern

Wichtige Spezifikationen

• Länge: 100 m
• Impedanz: 75 Ω
• Leiter: Kupfer/Kupfer (Cu/Cu)
• Schirmung: Dreifachschirm (Folie + Folie + Geflecht), Geflechtabdeckung 55 %
• Standardklasse: EN 50117 Klasse A+
• Transferimpedanz (TI) 5–30 MHz: < 2,5 mΩ/m
• Schirmdämpfung (SA) 5–1000 MHz: > 95 dB
• Schirmdämpfung (SA) 1000–2000 MHz: > 85 dB
• Schirmdämpfung (SA) 2000–3000 MHz: > 75 dB
• Mantel: PVC

Anwendung

Verlegen Sie das Koaxialkabel zwischen Geräten oder Verteilungspunkten und vermeiden Sie scharfe Biegungen und enge Knicke. Entfernen Sie den Außenmantel und die Schirmung vorsichtig, um das Dielektrikum und den Innenleiter freizulegen, und schließen Sie es dann mit geeigneten 75-Ω-Steckverbindern oder Schmelz-/Pressfittings gemäß den Herstellerangaben an. Halten Sie nach Möglichkeit Abstand zu Hochspannungsleitungen und befestigen Sie das Kabel mit geeigneten Clips oder Kabelbindern, um mechanische Belastungen zu vermeiden.

Empfehlungen

Für Installationen in Bereichen mit starken elektromagnetischen Störungen verwenden Sie das dreifach geschirmte SK125plus-Kabel, um die Signalintegrität zu erhalten. Achten Sie auf eine ordnungsgemäße Steckverbindung und Erdung des Schirms, um die Schirmungsleistung des Kabels zu maximieren.
