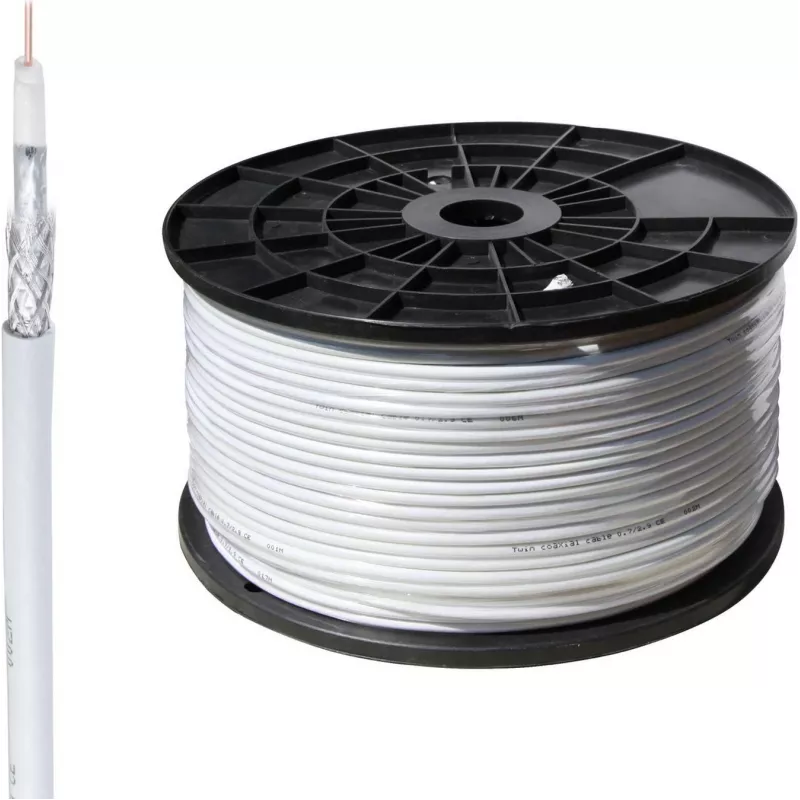

Koaxialkabel ShiverPeaks BS81800-3 100 m

Das ShiverPeaks BS81800-3 Koaxialkabel ist ein 100 m langes 75-Ω-Kabel, das für eine zuverlässige Audio- und Video-Signalübertragung entwickelt wurde. Es besteht aus hochwertigen Kupferleitern mit einer konzentrischen Abschirmung und bietet eine gleichmäßige Impedanz und einen geringen Signalverlust über lange Strecken. Der robuste Außenmantel und die präzise Fertigung machen es geeignet für feste Installationen in Häusern, Studios und kommerziellen AV-Systemen, wo eine stabile HF- und Basisband-Signalintegrität erforderlich ist.

Vorteile

Dieses Koaxialkabel bietet eine geringe Dämpfung und eine gleichmäßige 75-Ω-Impedanz für vorhersehbare Leistung mit Tunern, Set-Top-Boxen, CCTV-Kameras, Satellitenreceivern und HF-Verteilersystemen. Der Kupferleiter sorgt für gute Leitfähigkeit, während die Abschirmung elektromagnetische Störungen und Übersprechen reduziert. Die 100 m Länge ermöglicht die Abdeckung längerer Strecken ohne die Notwendigkeit, mehrere kürzere Kabel zu verbinden, und der langlebige Außenmantel schützt das Kabel in typischen Innen- und teilgeschützten Installationsumgebungen.

Geeignet für

• TV-Antennen- und terrestrische Rundfunkverbindungen
• Satellitenreceiver-Verbindungen und LNB-Anschlüsse
• CCTV-Kamera- und Videoüberwachungsinstallationen
• Verteilung von HF-Signalen in Heim- und kommerziellen AV-Systemen
• Anschluss von Set-Top-Boxen, Tunern und Videomodulatoren

Wichtige Spezifikationen

• Länge: 100 m
• Wellenwiderstand: 75 Ω
• Leitermaterial: Kupfer
• Abschirmung: Kombination aus konzentrischer Folien- und Geflechtabschirmung zum EMI-Schutz
• Außenmantel: langlebiger Schutzmantel, geeignet für den Innenbereich
• Vorgesehene Signale: HF, analoges und digitales Video, Basisband

Anwendung

Entfernen Sie die Kabelenden vorsichtig, um den Innenleiter und die Abschirmung gemäß den Anweisungen des Steckverbinderherstellers freizulegen. Montieren Sie geeignete 75-Ω-Steckverbinder (F-Typ, BNC oder RCA je nach Gerät) und stellen Sie sicher, dass der Innenleiter und die Außenabschirmung ordnungsgemäßen Kontakt haben. Verlegen Sie das Kabel ohne scharfe Biegungen und enge Knicke; halten Sie den für Koaxialkabel empfohlenen Biegeradius ein, um Impedanzänderungen zu vermeiden. Überprüfen Sie bei langen Strecken die Verbindungen an beiden Enden und testen Sie die Signalpegel mit geeigneten Messwerkzeugen, bevor Sie die Installation abschließen.

Empfehlungen

Um die beste Signalqualität zu erzielen, vermeiden Sie es, das Koaxialkabel parallel zu Stromleitungen zu verlegen, und halten Sie Abstand zu starken EMI-Quellen. Verwenden Sie wetterfeste Steckverbinder und Kabelkanäle für Außenbereiche und ersetzen Sie beschädigte Abschnitte, anstatt sich auf mehrere Spleiße zu verlassen. Stellen Sie beim Anschluss an empfindliche HF-Geräte sicher, dass Steckverbindertyp und Impedanzanpassung korrekt sind, um Reflexionen und Verluste zu reduzieren.
