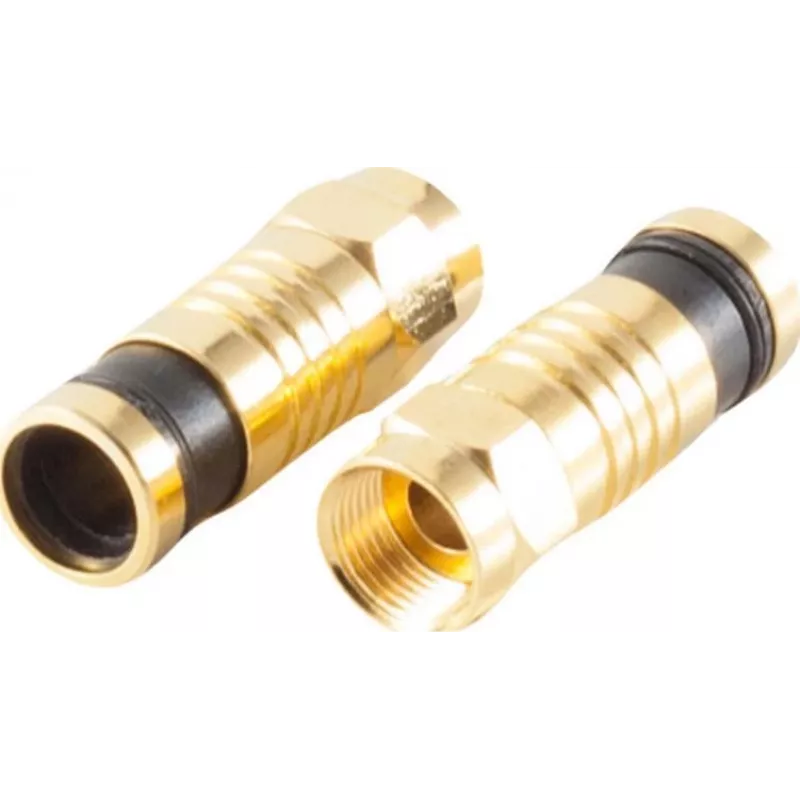

Koaxial-Steckverbinder F-Typ ShiverPeaks BS85030-AG

Der ShiverPeaks BS85030-AG F-Typ-Koaxial-Steckverbinder ist ein einzelner Stecker, der eine stabile physische und elektrische Verbindung für Koaxialkabel-Baugruppen in Heimunterhaltungssystemen und der Signalverteilung bietet. Mit einem Außendurchmesser von 7,2 mm am Steckerende ist er mit gängigen Koaxialkabel-Anschlüssen kompatibel und unterstützt übliche Inneninstallationen, bei denen eine zuverlässige HF-Verbindung erforderlich ist.

Vorteile

Dieser Steckverbinder bietet eine kompakte, standardisierte F-Typ-Schnittstelle, die ein konsistentes Zusammenpassen mit kompatiblen Buchsen gewährleistet. Sein einfaches Einzelstück-Design erleichtert die schnelle Installation und verringert die Wahrscheinlichkeit von Wackelkontakten. Die Metallkonstruktion bietet mechanische Langlebigkeit und erhält die Signalintegrität, indem Impedanzdiskontinuitäten an der Verbindungsstelle minimiert werden.

Geeignet für

• Anschluss von Koaxialkabeln an Fernseher, Set-Top-Boxen und Satellitenempfänger
• Heimantennen- und Kabel-TV-Installationen
• Signalverteilung in AV-Schränken und Wanddosen
• Temporäre oder permanente HF-Innenverbindungen

Wichtige Spezifikationen

• Steckverbindertyp: F-Typ (Stecker)
• Außendurchmesser (Stecker): 7,2 mm
• Packungsmenge: einzelner Steckverbinder
• Verwendungszweck: Koaxialkabel-Innenverbindungen für HF-Signale
• Material: Metallgehäuse für mechanische Festigkeit und Abschirmung

Anwendung

Bereiten Sie das Koaxialkabel vor, indem Sie den Außenmantel und das Dielektrikum abisolieren, um den Innenleiter und die äußere Abschirmung gemäß den üblichen Koax-Abisolierabmessungen freizulegen. Führen Sie das vorbereitete Kabel in den Steckerkörper ein und stellen Sie sicher, dass der Mittelleiter mit dem Steckerstift fluchtet und die Abschirmung sicheren Kontakt mit dem Steckerkörper herstellt. Ziehen Sie den Steckverbinder von Hand oder, falls erforderlich, mit einem geeigneten Werkzeug fest, bis er fest sitzt; vermeiden Sie ein Überdrehen, um Beschädigungen zu verhindern. Überprüfen Sie nach der Installation Durchgang und Signalqualität.

Empfehlungen

Verwenden Sie diesen F-Typ-Steckverbinder für eine optimale Leistung mit kompatiblen RG6- oder ähnlichen Koaxialkabeln und sorgen Sie für saubere, korrosionsfreie Kontaktflächen. Verwenden Sie für den Innenbereich geeignete Armaturen in trockenen Umgebungen und ziehen Sie für Außeninstallationen eine Wetterfestmachung oder den Einsatz spezieller Außensteckverbinder in Betracht.
