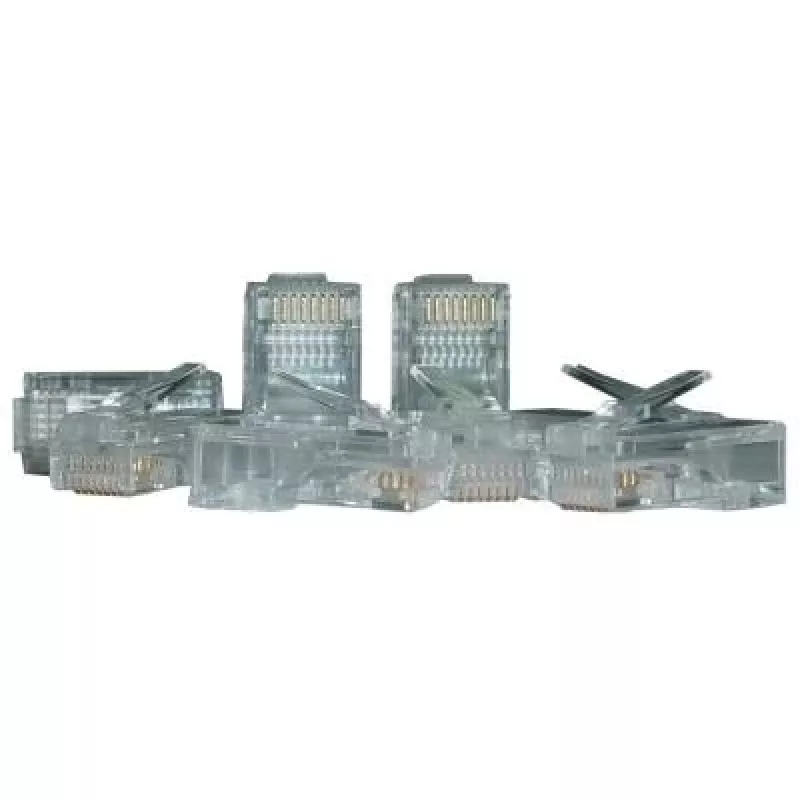

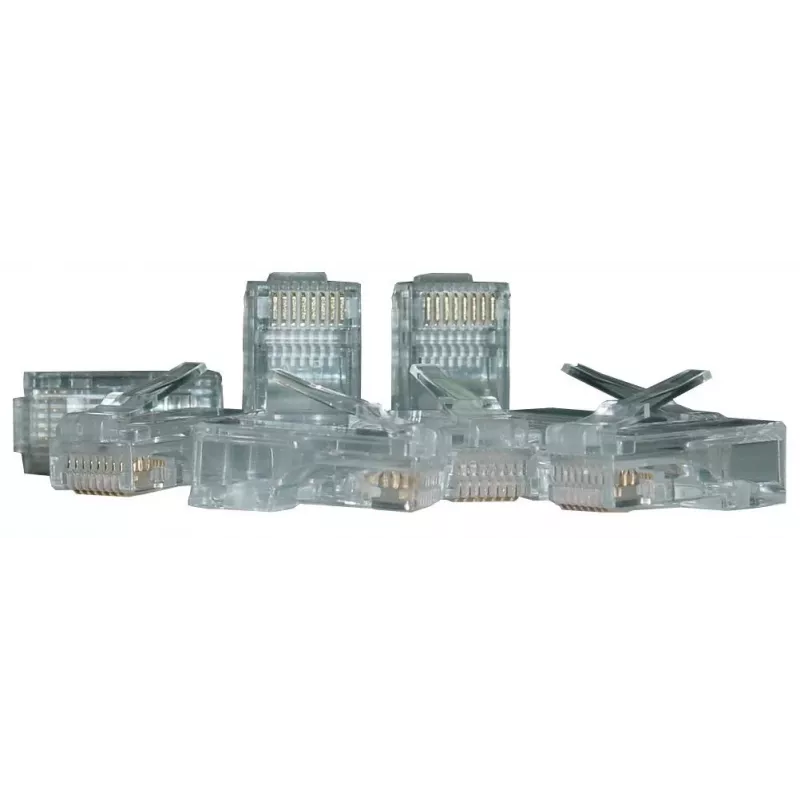

Kabelverbinder RJ45 DIGITUS X-ML-6U-IMP, transparent, Stecker, 100er-Pack

Der DIGITUS X-ML-6U-IMP ist ein RJ45-Kabelverbinder in einem transparenten Gehäuse mit Steckkontaktkonfiguration, geliefert im 100er-Pack. Entwickelt für die Konfektionierung von Ethernet-Kabeln ermöglicht dieser Verbinder die Herstellung individueller Patchkabel und die Reparatur beschädigter Netzwerkkabel. Das transparente Gehäuse erlaubt eine visuelle Kontrolle der Leiterausrichtung und Konfektionierungsqualität, während die männliche RJ45-Form für standardmäßige Ethernet-Ports und Keystone-Buchsen geeignet ist, die Stecker aufnehmen.

Vorteile

Der Verbinder bietet eine kompakte und gleichmäßige Konfektionierung für Twisted-Pair-Netzwerkkabel und unterstützt über seine Steckkontakte einen zuverlässigen elektrischen Kontakt. Das transparente Gehäuse vereinfacht die Qualitätskontrolle während der Montage, indem die Leiterpositionen vor dem Crimpen sichtbar sind. Geliefert im Großpack mit 100 Stück eignet sich das Produkt für kleine bis mittlere Installationsaufgaben und Reparaturarbeiten und reduziert den Bedarf, einzelne Stecker zu beschaffen. Das Design ist mit gängigen Crimpwerkzeugen für RJ45-Konfektionierungen kompatibel.

Geeignet für

• Herstellung individueller Ethernet-Patchkabel
• Reparatur und Neukonfektionierung beschädigter Netzwerkkabel
• Kleine LAN-Installationen und Kabelkonfektionen
• Feldarbeiten, bei denen schnelle RJ45-Steckkonfektionierungen erforderlich sind

Technische Daten

• Steckverbindertyp: RJ45-Stecker
• Gehäusematerial: transparenter Kunststoff
• Kontaktkonfiguration: Steckkontakte für Ethernet-Kabel
• Packungsmenge: 100 Stück pro Packung
• Verwendung mit: Twisted-Pair-Netzwerkkabeln (z. B. Cat5e/Cat6 – Kompatibilität mit dem Kabelleiterdurchmesser prüfen)

Anwendung

Bereiten Sie das Ethernet-Kabel vor, indem Sie den Außenmantel entfernen, um die verdrillten Paare freizulegen. Richten Sie dann die Leiter entsprechend dem gewünschten Verdrahtungsstandard (T568A oder T568B) aus und ordnen Sie sie an. Führen Sie die ausgerichteten Leiter vollständig in den Verbinder ein, sodass jeder Draht an seinem entsprechenden Kontakt anliegt, und nutzen Sie das transparente Gehäuse, um die korrekte Positionierung zu bestätigen. Verwenden Sie ein kompatibles RJ45-Crimpwerkzeug, um den Verbinder auf das Kabel zu crimpen, und stellen Sie sicher, dass die Kontakte die Isolierung durchdringen und festen Kontakt mit jedem Leiter herstellen. Überprüfen Sie nach dem Crimpen die Konfektionierung visuell und testen Sie, falls verfügbar, Durchgang und Paarverdrahtung mit einem Kabeltester.

Empfehlungen

Verwenden Sie geeignete Crimpwerkzeuge und befolgen Sie die Standard-Verdrahtungsschemata (T568A/T568B). Prüfen Sie vor dem Crimpen Leiterquerschnitt und Isolierungstyp auf Kompatibilität. Führen Sie bei professionellen oder Hochleistungsinstallationen nach der Konfektionierung einen Kabeltest durch, um die Signalintegrität und die korrekte Paarzuordnung zu bestätigen.
