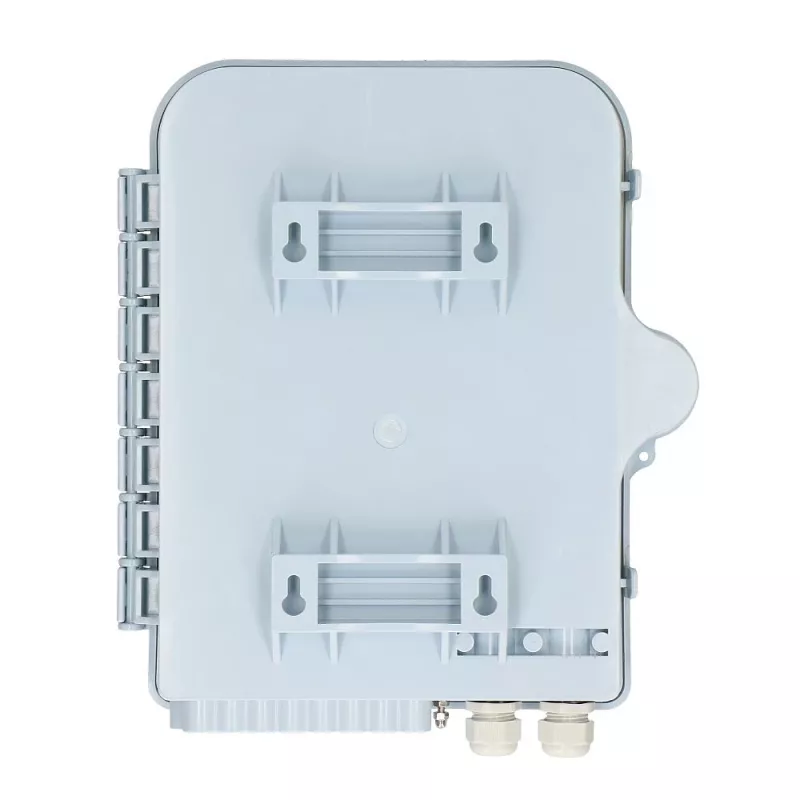

Glasfaser-Abschlussbox Extralink Emma 16-adrig weiß

Die Glasfaser-Abschlussbox Extralink Emma 16-adrig weiß ist ein kompaktes Gehäuse, das für ein organisiertes Fasermanagement und den Schutz von bis zu 16 optischen Fasern ausgelegt ist. Das Gehäuse bietet Platz für Faserspleiße, die Platzierung von Splittern und die sichere Aufbewahrung von Pigtails und Patchkabeln, wobei die Netzwerkintegrität erhalten bleibt. Konzipiert für den Innen- und Außeneinsatz, verfügt das Gerät über einen abgedichteten Eingang für das Hauptfaserkabel, interne Halterungen für die Verteilung und die Möglichkeit, das Verteilerpanel in beide Richtungen zu montieren, um die Leitungsführung und Wartung zu vereinfachen.

Vorteile

Das Gehäuse ist mit einer fest verschlossenen Struktur ausgestattet, die Feuchtigkeit, Wasser und Staub widersteht und einen zuverlässigen Umweltschutz bietet. Es unterstützt die unabhängige Führung von Kabeln, Pigtails und Patchkabeln, um Interferenzen zwischen den Verbindungen zu verhindern und die Installation zu optimieren. Die Box nimmt kassettenartige SC-Adapter auf und enthält interne Spleißkassetten und Kabelmanagementvorrichtungen für eine saubere Organisation. Ihr kompaktes weißes Gehäuse ermöglicht die Wand- oder Mastmontage und erleichtert sowohl die primäre Verteilung als auch Kundenanschlüsse in PON-Netzwerken.

Geeignet für

• Primärer Faserverteilungspunkt in PON-Netzwerken
• Spleißen und Lagern von bis zu 16 Faseradern
• Außen- und Inneninstallationen an Wand oder Mast
• Unterbringung von Splittern und Adapterkassetten für FTTH-Einsätze

Wichtige Spezifikationen

• Kapazität: bis zu 16 Faseradern
• Material: robustes, wetterbeständiges Gehäuse
• Schutz: abgedichtete Eingänge gegen Wasser- und Staubeindringen

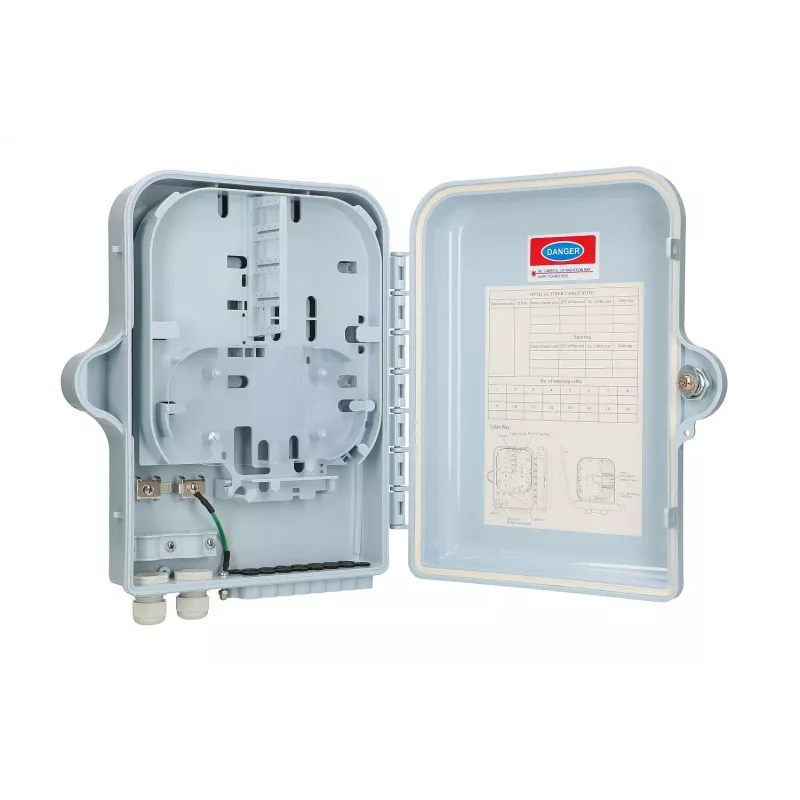

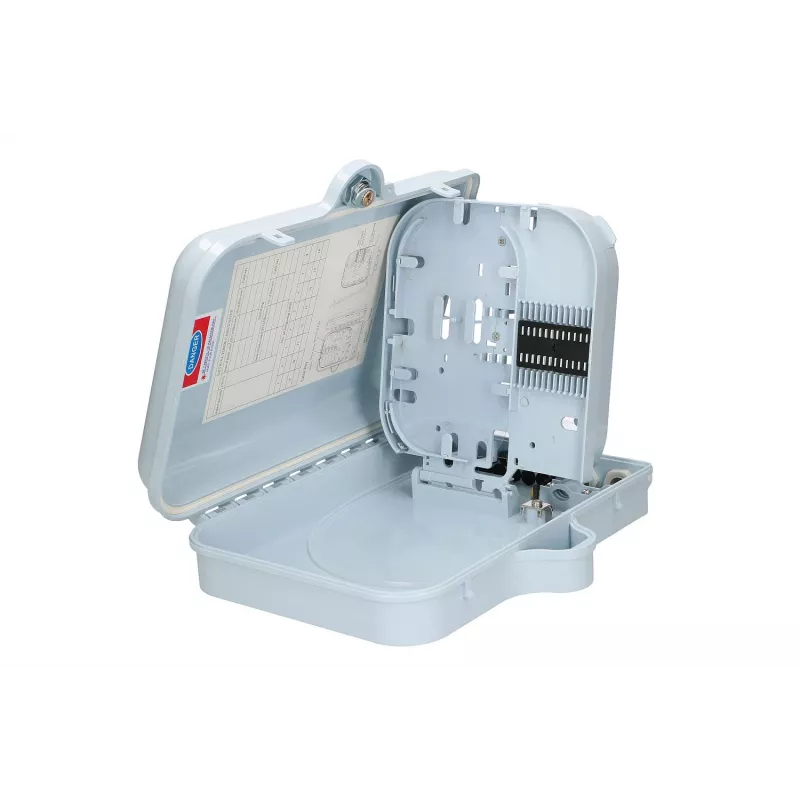

• Innenaufbau: Spleißkassetten und Kabelmanagement für saubere Leitungsführung
• Montageoptionen: Wand- oder Mastinstallation mit umkehrbarem Verteilerpanel
• Adapterkompatibilität: unterstützt kassettenartige SC-Adapter

Anwendung

Installieren Sie die Extralink Emma Abschlussbox an einer stabilen Wand oder einem Mast unter Verwendung der vorgesehenen Befestigungspunkte. Führen Sie das ankommende Hauptfaserkabel durch den abgedichteten Eingang ein, befestigen Sie es an der internen Klemme und organisieren Sie die einzelnen Fasern in die Spleißkassetten. Führen Sie die Faserspleiße durch und platzieren Sie Schrumpf- oder mechanische Schutzhüllen in den dafür vorgesehenen 60-mm-Spleißschutzvorrichtungen. Montieren Sie bei Bedarf Splittereinheiten oder SC-Adapterkassetten, ordnen Sie Pigtails und Patchkabel getrennt an, um Spannungen oder Biegungen zu vermeiden, und schließen Sie das Gehäuse, wobei alle Dichtungen eingerastet sein müssen, um den Umweltschutz aufrechtzuerhalten.

Empfehlungen

Verwenden Sie eine geeignete Kontrolle des Biegeradius der Fasern und vermeiden Sie übermäßige Spannung auf den Faserstrecken. Bei Außeninstallationen ist darauf zu achten, dass das Gehäuse mit dem Kabeleingang nach unten oder vor direktem Wassereintritt geschützt montiert wird. Führen Sie regelmäßige Inspektionen der Dichtungen und Kabelklemmen durch und bewahren Sie Ersatz-Pigtails und Spleißschutzhüllen in den dafür vorgesehenen Ablagen auf, um die Netzwerkzuverlässigkeit zu gewährleisten.
