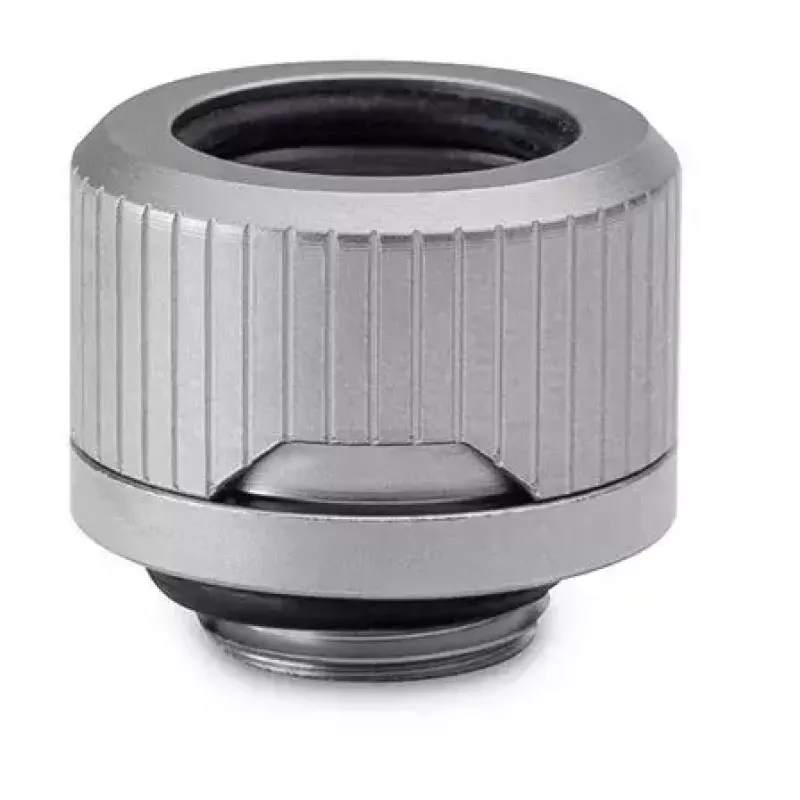

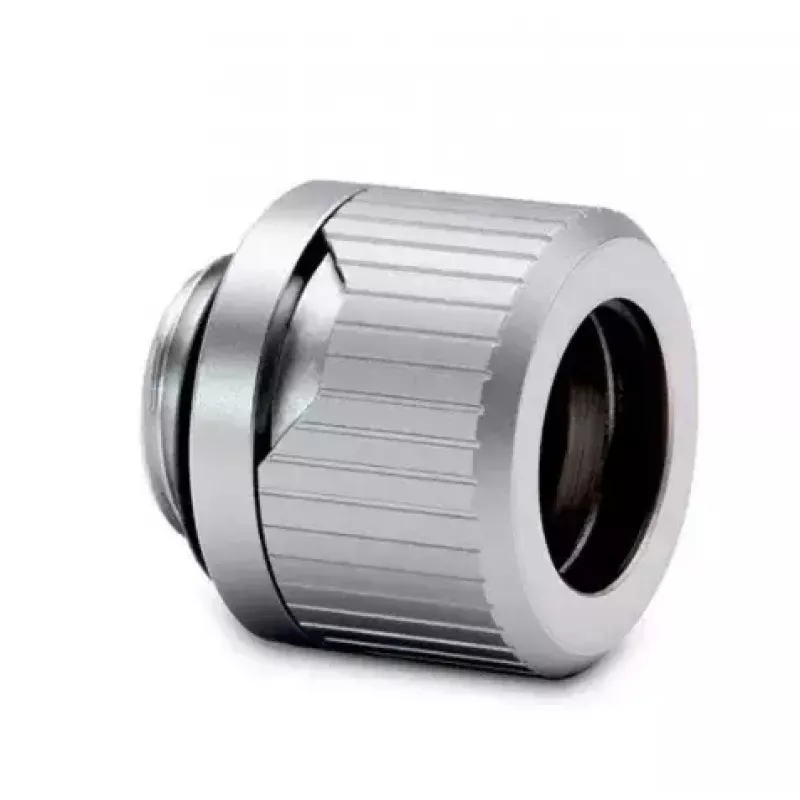

Fitting EKWB HDC 14 — Messing, Titan-Oberfläche, Höhe 15 mm, Innenrohr-Ø 14 mm

EKWB HDC 14 — Messing-Fitting mit titanfarbenem satiniertem Finish, 15 mm Höhe und Unterstützung für einen Innenrohrdurchmesser von 14 mm. Dieses Kompressions-Hard-Tube-Fitting ist für den Einsatz mit soliden Rohren wie Acryl und PETG in PC-Flüssigkeitskühlkreisläufen konzipiert und bietet eine kompakte, abgedichtete Verbindung zwischen Rohren und Komponenten wie Radiatoren, Wasserkühlern und Pumpen. Gehäuse und Kompressionsteile sind aus Messing CNC-gefräst und verwenden Gummi-O-Ringe zur Abdichtung; die äußere satinierte Titan-Oberfläche ist absichtlich nicht auf der Innenbohrung lackiert, um mögliche Verunreinigungen im Kreislauf zu reduzieren.

Vorteile

Das Fitting bietet ein minimalistisches Erscheinungsbild ohne externe Markenkennzeichnung und ermöglicht austauschbare farbige ästhetische Ringe (separat erhältlich) zur visuellen Individualisierung. Ein arretierender Kompressionsring drückt die Gummidichtung zusammen, um das solide Rohr zu sichern und ein Herausziehen zu verhindern, während äußere Rillen ein leichteres manuelles Festziehen erlauben. Der Anschlussstutzen und der Kompressionsring weisen ein hochwertiges satiniertes Finish auf und sind mit anderen Flüssigkeitskühlungskomponenten von EK Water Blocks kompatibel.

Geeignet für

• Kundenspezifische PC-Flüssigkeitskühlkreisläufe mit Hard-Tubes (Acryl, PETG)

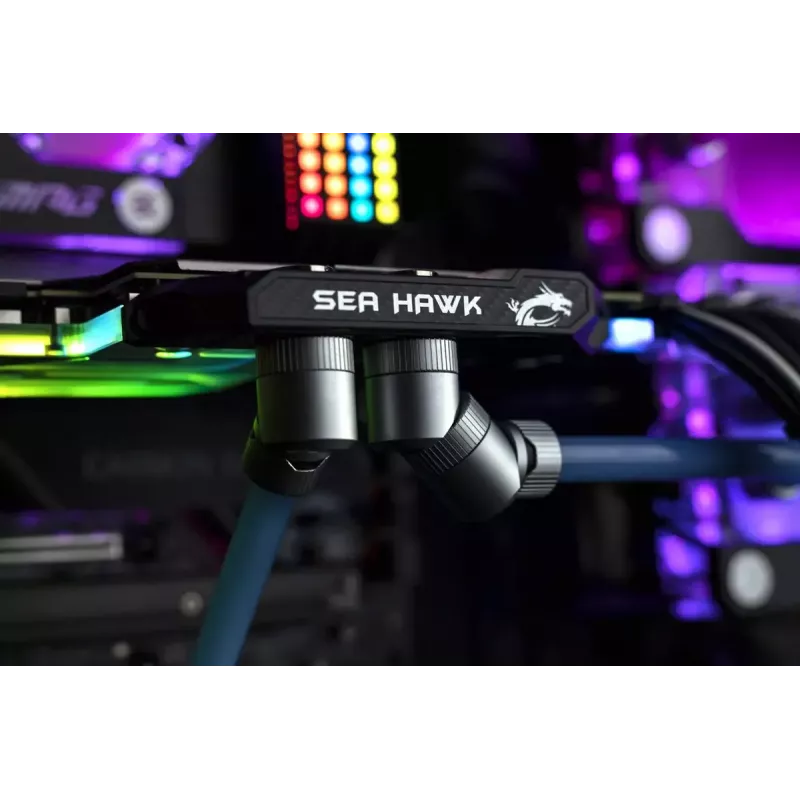

• Verbindungen zu Radiatoren, CPU-/GPU-Wasserkühlern und Pumpen-/Ausgleichsbehälteranschlüssen
• Kompakte Builds, bei denen eine niedrige Fitting-Höhe von 15 mm erforderlich ist

Technische Daten

• Material: CNC-gefrästes Messing (Gehäuse und Kompressionsteile)
• Oberfläche: Satiniertes titanfarbenes Äußeres; Innenbohrung unlackiert
• Unterstützter Innenrohrdurchmesser: 14 mm
• Außendurchmesser (Fitting): 22 mm
• Höhe: 15 mm
• Dichtungstyp: Gummi-O-Ringe
• Arretierender Kompressionsring mit Herausziehsicherung

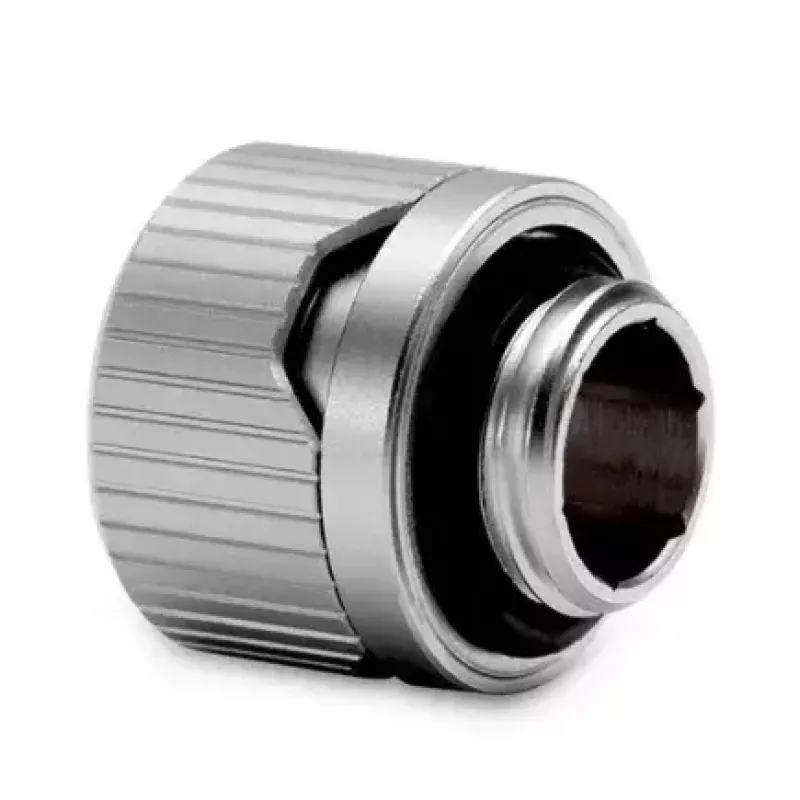

• Rillen zum manuellen Festziehen; Innenseite des Stutzens mit 9-mm-Innensechskant für die Installation

Verwendung

Installieren Sie das Fitting, indem Sie den Kompressionsring und einen eventuell gewählten ästhetischen Ring auf das solide Rohr schieben, dann das Rohr auf den Fitting-Stutzen stecken, bis es am Anschlag anliegt. Schrauben Sie den Kompressions-Arretierungsring fest, um die Gummidichtung zusammenzudrücken und das Rohr zu sichern. Zum anfänglichen Festziehen des Stutzens auf das Gegengewinde verwenden Sie einen 9-mm-Inbusschlüssel, der in die Innensechskant-Aufnahme des Stutzens eingesetzt wird, um Fingerverletzungen zu vermeiden; nicht überdrehen – wenden Sie kontrolliertes Drehmoment an, um angrenzende Kühlkomponenten nicht zu belasten. Stellen Sie sicher, dass die O-Ringe richtig sitzen, und prüfen Sie nach dem Befüllen des Kreislaufs auf Undichtigkeiten.

Empfehlungen

Wenden Sie beim Festziehen der Kompressionsringe sanften, gleichmäßigen Druck an und vermeiden Sie übermäßiges Drehmoment mit dem 9-mm-Inbusschlüssel. Halten Sie die Innenbohrung frei von Beschichtungen oder Verunreinigungen und bestätigen Sie die Kompatibilität mit anderen Fittings und EKWB-Komponenten. Farbige ästhetische Ringe sind optionales Zubehör und separat erhältlich; überprüfen Sie die Reihenfolge der Ringmontage (ästhetischer Ring vor Kompressionsring) während der Montage.
