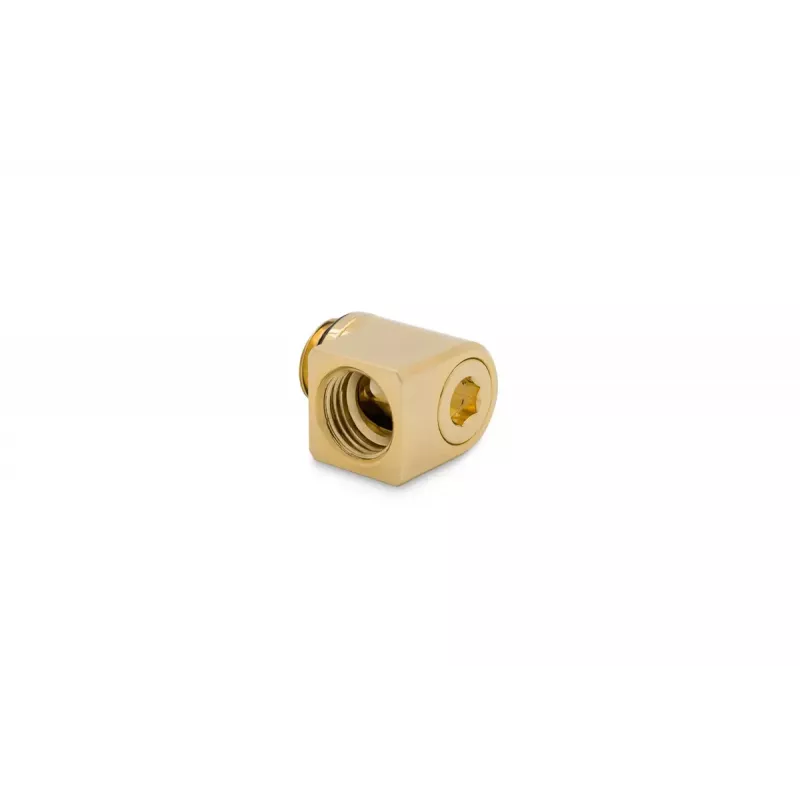

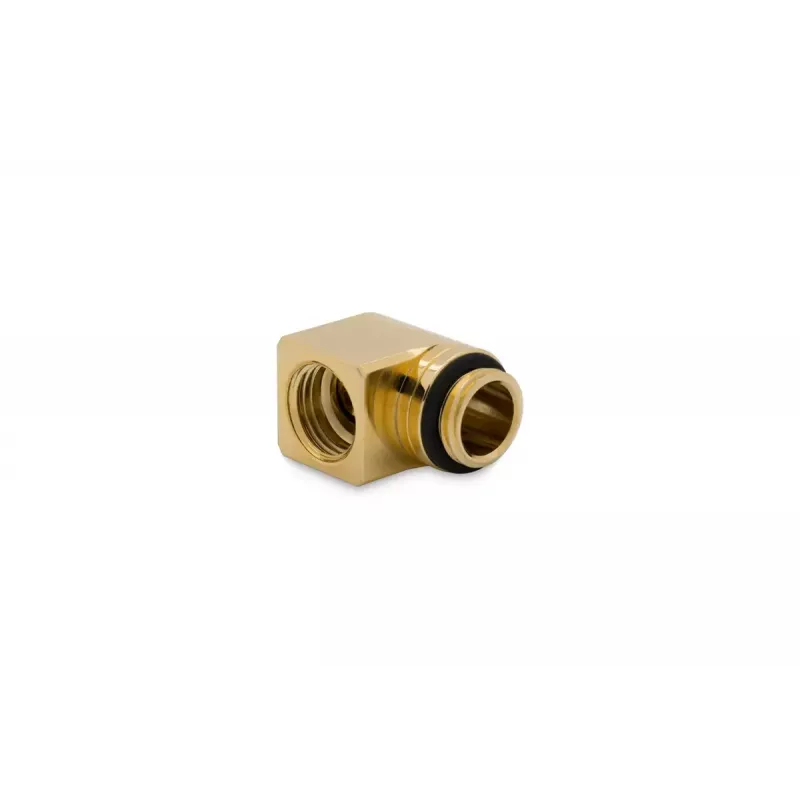

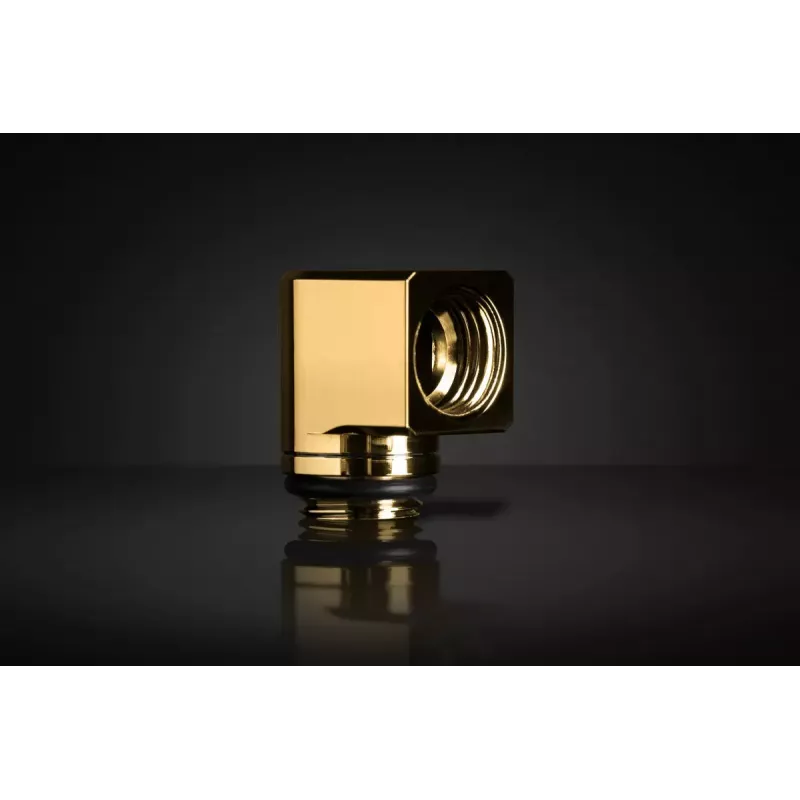

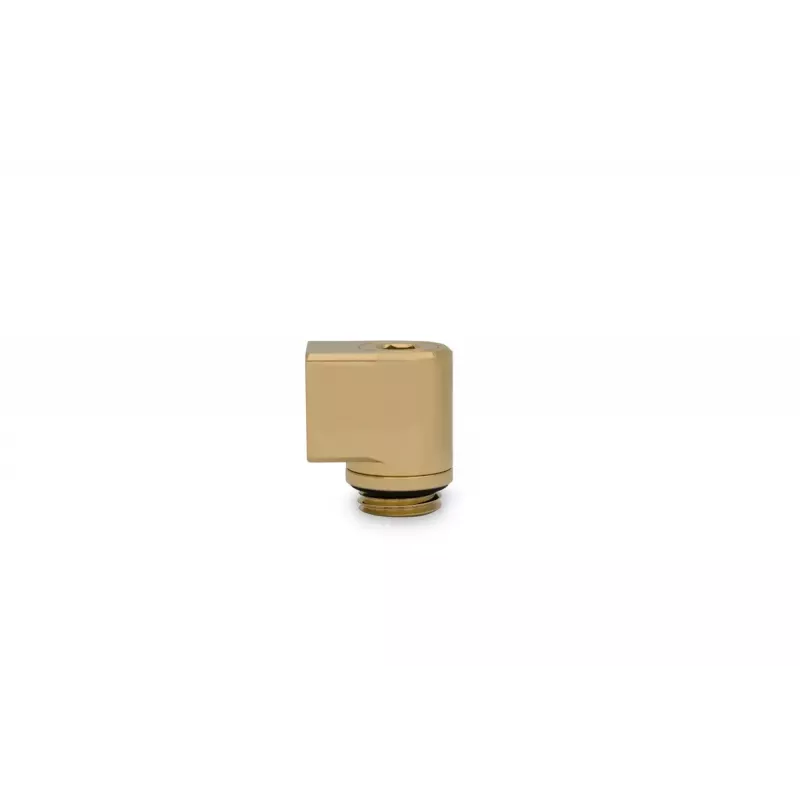

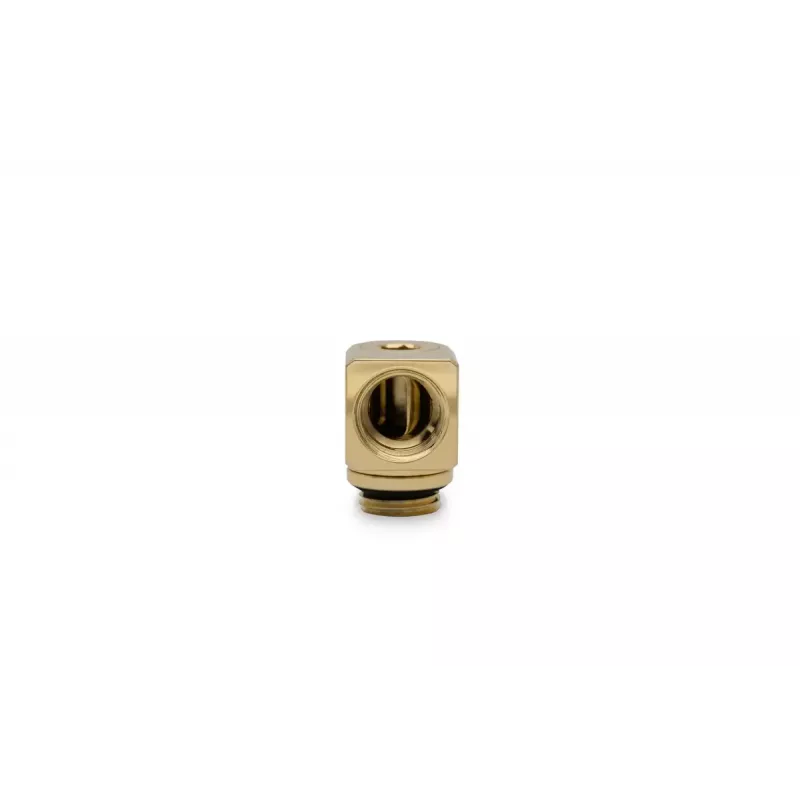

Fitting EK Water Blocks Messing Gold 20,8 mm Höhe 1,65 cm Durchmesser

Der EK-Quantum Torque Micro Rotary 90 ist ein kompakter 90°-Winkeladapter, der eine 90°-Umlenkung bei einer minimalen Einbauhöhe von 21 mm ermöglicht. Aus massivem Messing gefertigt und mit Nickel sowie echtem Gold beschichtet, ist der Adapter fest mit hochwertigen O-Ringen aus Gummi zur Abdichtung montiert. Ein männliches G1/4"-Gewinde wird in den gewünschten Anschluss geschraubt, während der vollständig drehbare weibliche G1/4"-Anschluss senkrecht zur Montagefläche ausgerichtet werden kann. Die Mittellinie des weiblichen Anschlusses liegt 12,5 mm über der Montagefläche, und der Basisdurchmesser beträgt 16,5 mm. Dieser flache Drehadapter ist kompatibel mit STC- und HDC-EK-Quantum-Torque-Fittings sowie EK-Quantum-Torque-Micro-HDP-Fittings.

Vorteile

Die Messingkonstruktion mit Nickel- und Goldbeschichtung bietet Korrosionsbeständigkeit und ein gleichmäßiges Finish. Die fest montierte Bauweise mit O-Ringen aus Gummi gewährleistet eine abgedichtete Verbindung ohne zusätzliche Montageschritte. Die extrem geringe Einbauhöhe und das drehbare Gelenk ermöglichen die Verlegung in engen Räumen, in denen Standard-Winkeladapter nicht passen würden. Die Basis verfügt über eine Öffnung für einen 6-mm-Inbusschlüssel, sodass eine sichere Befestigung möglich ist, auch wenn herkömmliche Rändelung nicht möglich ist.

Geeignet für

• Individuelle PC-Wasserkühlungskreisläufe, die flache 90°-Umlenkungen erfordern
• Installationen, bei denen nahe Komponenten den Platz für Winkeladapter einschränken
• Verbindungen zu EK-Quantum-Torque-STC-, HDC- und Micro-HDP-Fittings

Wichtige Spezifikationen

• Material: Messing, vernickelt, vergoldet
• Gewinde: Männlich G1/4" (schraubt in Anschluss) mit drehbarem weiblichem G1/4"-Ausgang
• Einbauhöhe: 21 mm
• Mittellinienhöhe des weiblichen Anschlusses: 12,5 mm über Montagefläche
• Basisdurchmesser / -breite: 16,5 mm
• Befestigung: 6-mm-Inbusschlüssel-Eingriff in der Basis

Verwendung

Schrauben Sie das männliche G1/4"-Gewinde in den Zielanschluss, bis es sitzt. Verwenden Sie einen 6-mm-Inbusschlüssel durch die Öffnung in der Oberseite, um die Basis zu sichern; nach dem Festziehen bleibt der Körper des Fittings frei drehbar, um den weiblichen G1/4"-Anschluss in die gewünschte senkrechte Richtung auszurichten. Stellen Sie sicher, dass die O-Ringe intakt sind und der Gegenanschluss sauber ist, bevor Sie die Installation durchführen. Ziehen Sie mit Handkraft plus angemessenem Werkzeugdrehmoment an – nicht überdrehen, um Gewinde oder O-Ringe zu beschädigen.

Empfehlungen

Verwenden Sie den EK-Loop Multi Allen Key oder einen geeigneten 6-mm-Inbusschlüssel für eine sichere Installation. Überprüfen Sie die Kompatibilität mit angeschlossenen EK-Quantum-Torque-STC-, HDC- oder Micro-HDP-Fittings und prüfen Sie die Abstände vor dem endgültigen Festziehen, um Spannungen auf Schläuche oder nahe Komponenten zu vermeiden.
