Displaykabel Dell GK0Y0 eDP 15-polig für internes Laptop-Display

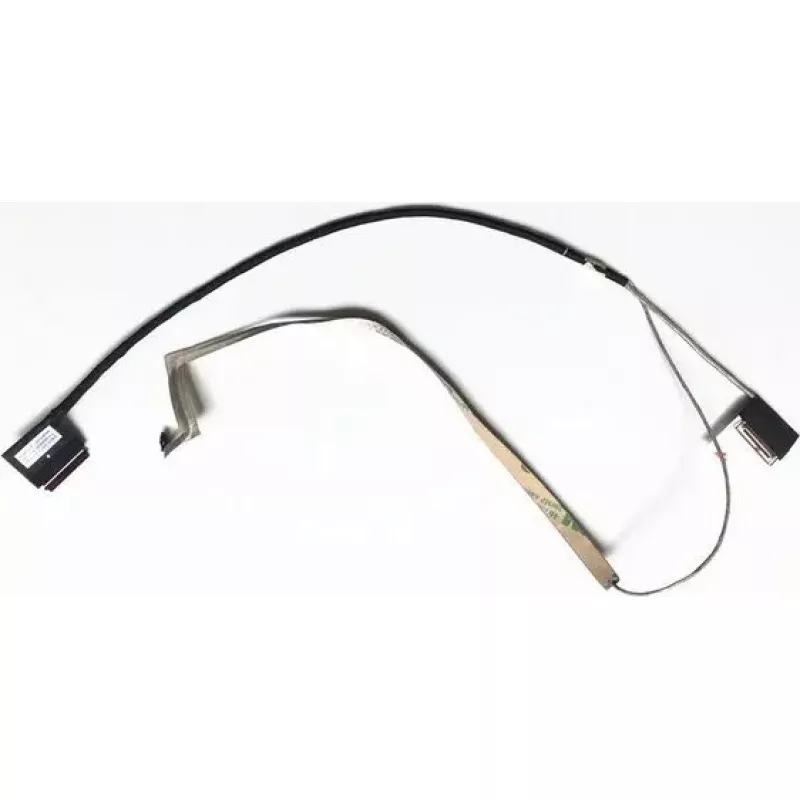

Das interne Displaykabel Dell GK0Y0 mit eDP 15-poligem Anschluss dient dazu, die Hauptplatine eines Laptops mit dem eingebauten LCD-Panel zu verbinden. Es fungiert als direktes Ersatzteil, um die Übertragung des Displaysignals in kompatiblen Dell-Notebooks wiederherzustellen und ermöglicht dem Bildschirm, über eine einzige integrierte Kabelbaugruppe mit Strom und Videodaten versorgt zu werden. Das Kabel bietet die notwendigen Leiter und Abschirmungen für eine stabile Bildübertragung und ist so geformt, dass es den internen Verlegungswegen in bestimmten Laptop-Modellen folgt.

Vorteile

Die eDP 15-polige Konfiguration unterstützt moderne Panel-Signalstandards für verbesserte Kompatibilität mit LED- und LCD-Displays. Mit werksseitigen Steckverbindern und festen Verlegelängen minimiert das Kabel das Risiko von losen Kontakten und intermittierenden Bildproblemen nach der Installation. Sein kompaktes Design und die Abschirmung reduzieren elektromagnetische Störungen, erhalten eine gleichbleibende Bildqualität und verringern visuelle Artefakte im täglichen Gebrauch.

Geeignet für

• Ersatz eines beschädigten oder abgenutzten internen Displaykabels in kompatiblen Dell-Laptops
• Bildschirmaustausch oder Aufrüstung der Laptop-Display-Einheit
• Reparaturarbeiten, die eine Wiederherstellung der Videosignalübertragung zwischen Hauptplatine und LCD erfordern
• Service-Operationen, bei denen eine Originalgetreue Kabelführung und Steckverbinderpassform erforderlich sind

Wichtige Spezifikationen

• Anschlusstyp: eDP 15-polig (interne Displayschnittstelle)
• Funktion: Überträgt LVDS/eDP-Videosignale und Panel-Strom zwischen Hauptplatine und eingebautem LCD
• Design: Werksseitige interne Kabelbaugruppe mit vergossenen Steckverbindern und Abschirmung
• Kompatibilität: Vorgesehen für bestimmte Dell-Notebook-Modelle, die ein 15-poliges internes eDP-Kabel benötigen
• Formfaktor: Flachband- oder gebündeltes internes Kabel, ausgelegt für interne Verlegung und Scharnierbewegung

Anwendung

Trennen Sie den Laptop-Akku und die Stromversorgung, bevor Sie mit Reparaturen beginnen. Öffnen Sie den internen Display-Bereich, indem Sie Blende, obere Abdeckung oder Deckelkomponenten je nach Laptop-Modell entfernen. Ziehen Sie das alte Kabel vorsichtig von der Hauptplatine und dem Panel-Anschluss ab und notieren Sie sich den Verlegungsweg sowie eventuelle Klebestellen oder Clips, die das Kabel sichern. Installieren Sie das Ersatzkabel entlang derselben Führung, befestigen Sie es gegebenenfalls mit Clips oder Klebeband, und drücken Sie beide Steckverbinder fest ein, bis sie einrasten oder verriegeln. Bauen Sie den Laptop wieder zusammen, schließen Sie den Akku an und schalten Sie ihn ein, um die korrekte Display-Funktion zu überprüfen.

Empfehlungen

Behandeln Sie Steckverbinder vorsichtig und vermeiden Sie scharfes Biegen des Kabels in der Nähe der Steckerenden. Treffen Sie ESD-Vorsichtsmaßnahmen, wenn Sie im Inneren des Laptops arbeiten. Sollte das Display nach der Installation nicht angehen, überprüfen Sie den Sitz der Stecker, die Kabelführung und etwaige Display-Inverter oder Stromkreise, die für das jeweilige Laptop-Modell relevant sind.
