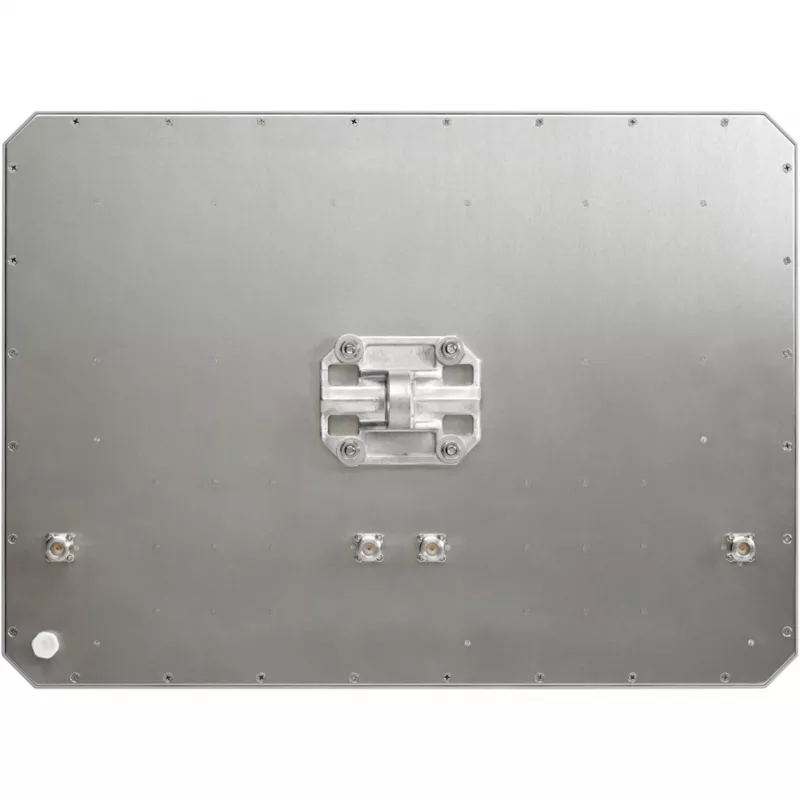

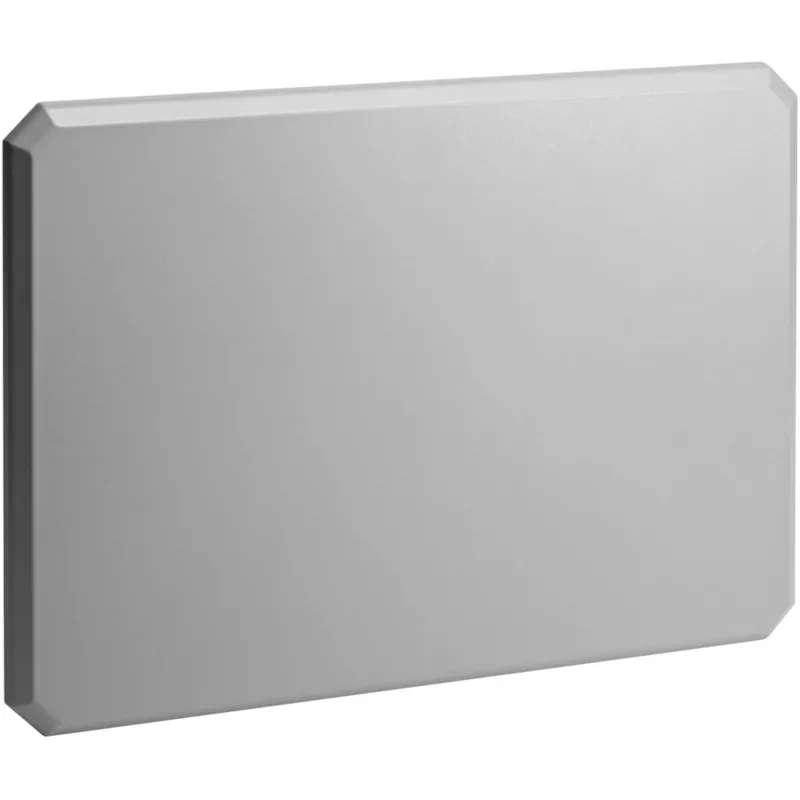

Direktionale Wi-Fi-Patchantenne Cisco AIR-ANT2513P4M-N

Die Cisco AIR-ANT2513P4M-N Direktionale Wi-Fi-Patchantenne ist eine Dualband-Antenne, die entwickelt wurde, um die drahtlose Abdeckung und Signalfokussierung zu verbessern. Sie bietet einen Gewinn von 13 dBi sowohl im 2,4-GHz- als auch im 5-GHz-Band, duale Polarisation und vier N-Typ-Buchsen, um Multi-Stream- und MIMO-Einsätze in Innen- und Außeninstallationen zu unterstützen. Die Antenne hat ein kompaktes Profil (507 mm Breite, 21,1 mm Höhe) und wiegt 2,3 kg. Sie ist FCC-zugelassen und beinhaltet eine 1-jährige eingeschränkte Hardware-Garantie.

Vorteile

Die Antenne bietet einen erhöhten direktionalen Gewinn, um HF-Energie in eine gewählte Richtung zu konzentrieren und Interferenzen aus anderen Richtungen zu reduzieren. Dualband-Betrieb und 13 dBi Gewinn auf beiden Frequenzen ermöglichen eine erweiterte Reichweite und verbesserte Verbindungsstabilität für 2,4-GHz- und 5-GHz-Netzwerke. Vier N-Typ-Buchsen mit dualer Polarisation unterstützen MIMO und eine flexible Integration mit Access Points und Funkgeräten. Der kompakte Formfaktor und das robuste Design vereinfachen die Montage und den Einsatz in unterschiedlichen Umgebungen.

Geeignet für

• Erweiterung von Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Funkverbindungen
• Verbesserung der Abdeckung in weitreichenden Außen- oder halb-geschützten Installationen
• Einsätze, die MIMO- oder Multi-Stream-Antennen erfordern
• Umgebungen, in denen eine fokussierte direktionalen Abdeckung Interferenzen reduziert

Wichtige Spezifikationen

• Frequenzbänder: 2,4 GHz und 5 GHz
• Gewinn: 13 dBi (sowohl 2,4 GHz als auch 5 GHz)
• Anschlüsse: 4 × N-Typ-Buchse
• Polarisation: Duale Polarisation
• Abmessungen: 507 mm (Breite) × 21,1 mm (Höhe)
• Gewicht: 2,3 kg
• Regulierung: FCC-zugelassen
• Garantie: 1-jährige eingeschränkte Hardware-Garantie

Verwendung

Montieren Sie die Cisco AIR-ANT2513P4M-N in der gewünschten Richtung, um die HF-Energie zum Zielabdeckungsbereich zu konzentrieren. Verbinden Sie die vier N-Typ-Anschlüsse mit kompatiblen Funkgeräten oder Access Points über geeignete Koaxialkabel und Stecker und stellen Sie die korrekte Polarisationsausrichtung für MIMO-Leistung sicher. Überprüfen Sie, ob die mechanische Montage sicher ist und alle Außenkabelverbindungen wetterfest sind. Führen Sie nach der Installation Standortmessungen und Signalmessungen durch, um die Ausrichtung feinabzustimmen und die Abdeckung und den Durchsatz zu bestätigen.

Empfehlungen

Verwenden Sie geschirmte, verlustarme Koaxialkabel und hochwertige N-Typ-Stecker, um die Signalintegrität zu erhalten. Richten Sie die Antenne präzise auf den beabsichtigten Abdeckungsbereich aus und vermeiden Sie Hindernisse im Hauptstrahl; überprüfen Sie lokale Vorschriften und koordinieren Sie Frequenzen, um Interferenzen mit anderen Diensten zu minimieren.
