DIGITUS CAT7 S/FTP Installationsdatenkabel, Duplex, 500 m, orange, Cca

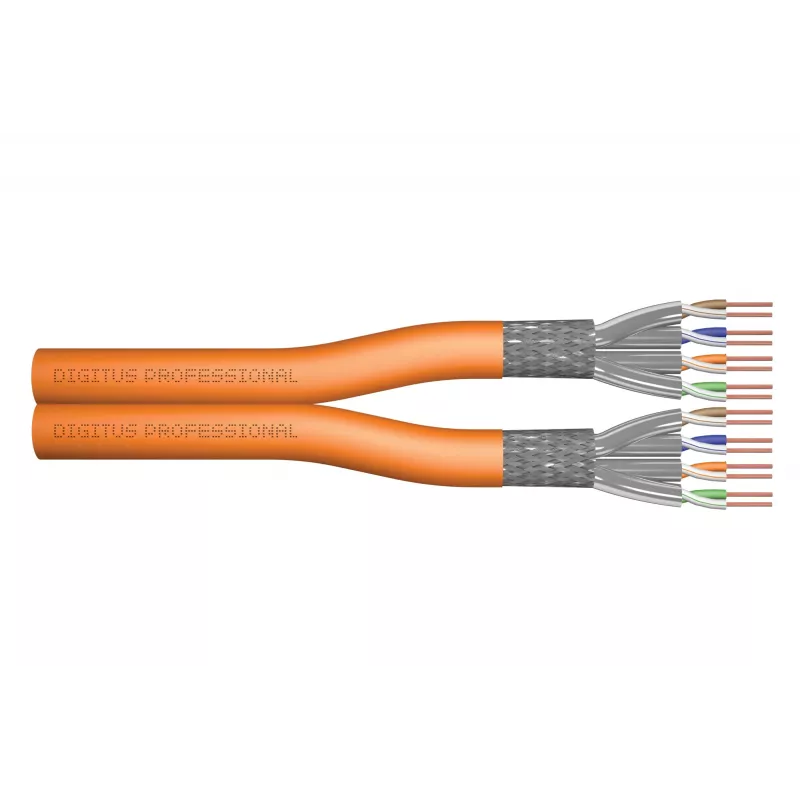

Das DIGITUS CAT 7 S/FTP Installationskabel ist ein 500 m langes Duplexkabel, das für die strukturierte Verkabelung in Gebäuden und Rechenzentren ausgelegt ist. Es unterstützt 10 Gbit Ethernet und Übertragungsfrequenzen bis zu 1200 MHz, ist Permanent-Link-zertifiziert und mit PoE-Standards wie PoE, PoE+ und 4PPoE (IEEE 802.3af/at/bt) kompatibel. Das Kabel verwendet einzeln geschirmte Paare mit einem Gesamtschirm aus verzinntem Kupfergeflecht und einem LSZH-Außenmantel, der gemäß EN 50575 als Cca klassifiziert ist. Seine Konstruktion und die Einhaltung von Normen machen es für die analoge und digitale Datenübertragung gemäß ISO/IEC 11801 und verwandten Standards geeignet.

Vorteile

Das S/FTP-Design mit foliengeschirmten Paaren und vollständigem Kupfergeflecht bietet starken Schutz vor elektromagnetischen Störungen und stabile elektrische Eigenschaften für Hochgeschwindigkeitsdaten. Die blanken Kupferleiter AWG 23 und die geschäumte Polyethylenisolierung gewährleisten eine gleichbleibende Signalintegrität, während der LSZH-Cca-Außenmantel die Freisetzung gefährlicher Emissionen im Brandfall reduziert. Die Unterstützung für PoE/PoE+/4PPoE ermöglicht die gleichzeitige Strom- und Datenübertragung an gespeiste Geräte.

Geeignet für

• Strukturierte Gebäudeverkabelung in gewerblichen und industriellen Umgebungen
• Horizontale und Backbone-Verbindungen in Rechenzentren
• Hochgeschwindigkeits-Ethernet-Netzwerke bis zu 10 Gbit/s
• Installationen, die Power over Ethernet (PoE, PoE+, 4PPoE) erfordern

Technische Daten

• Kabelkategorie: Cat7, S/FTP (einzeln foliengeschirmte Paare mit Gesamtkupfergeflecht)
• Länge: 500 m
• Leiter: Blankes Kupfer, AWG 23/1
• Isolierung: Geschäumtes Polyethylen (SFS-PE)
• Anzahl der Leiter: 8 (4 verdrillte Paare)
• Paar-Farbcode: blau/weiß, orange/weiß, grün/weiß, braun/weiß
• Übertragungsfrequenz: bis zu 1200 MHz
• Datenrate: bis zu 10.000 Mbit/s
• Impedanz: 100 ±15 Ω (4–1000 MHz)
• Nennkapazität: ~40–45 pF/m @1 kHz
• Betriebstemperaturbereich: -20 °C bis +50 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Lager-/Transporttemperaturbereich: -20 °C bis +60 °C
• Maximale Zugentlastung bei der Installation: 135 N
• Biegeradius (dynamisch): ≥ 8 × Kabeldurchmesser; (statisch): ≥ 4 × Kabeldurchmesser
• Spannungsfestigkeit: max. 72 V DC
• Kopplungsdämpfung: CA-Typ 1b
• Phasenverzögerung: ≤ 450 ns/100 m
• Laufzeitunterschied: ≤ 10 ns/100 m
• Nennausbreitungsgeschwindigkeit (NVP): 79%
• Brandschutz: LSZH-Außenmantel, Flammenausbreitungs- und halogenfreie Prüfungen nach referenzierten Standards

Anwendung

Installieren Sie das DIGITUS Cat 7 Kabel als Teil der strukturierten Verkabelung gemäß den geltenden Installationsnormen. Verlegen und befestigen Sie das Kabel, ohne die angegebene Zugentlastung zu überschreiten, und beachten Sie die minimalen Biegeradien beim Einziehen und Positionieren. Schließen Sie die einzelnen geschirmten Paare mit geeigneten Cat7-kompatiblen Steckern oder Patchpanels an, die die Paarschirmung und den Gesamtschirm durchgängig erhalten. Verwenden Sie zertifizierte Permanent-Link-Konfigurationen, wenn eine garantierte Leistung erforderlich ist.

Empfehlungen

Für optimale Leistung führen Sie nach der Installation eine Link-Zertifizierung durch, vermeiden Sie eine Verlegung parallel zu Hochspannungsleitungen, um Störungen zu minimieren, und verwenden Sie geeignete Zugentlastungs- und Erdungstechniken, um die Schirmwirkung zu erhalten. Beachten Sie die angegebenen Temperaturbereiche bei Installation und Betrieb.
