Computer-Kühlsystem Alphacool 26158 Schwarz 38 mm Breite 120 mm Tiefe 18 mm Höhe

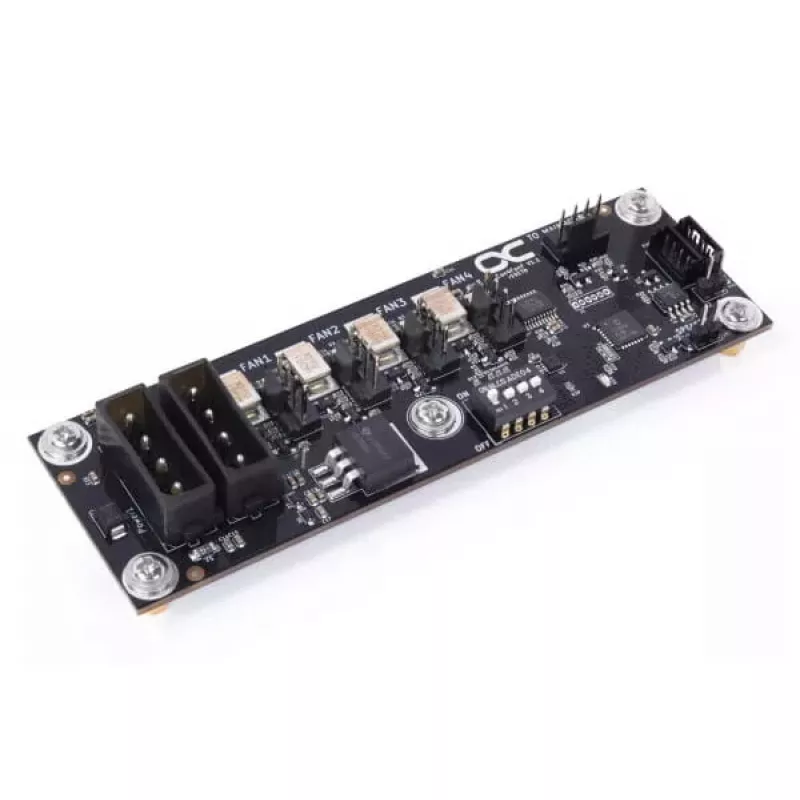

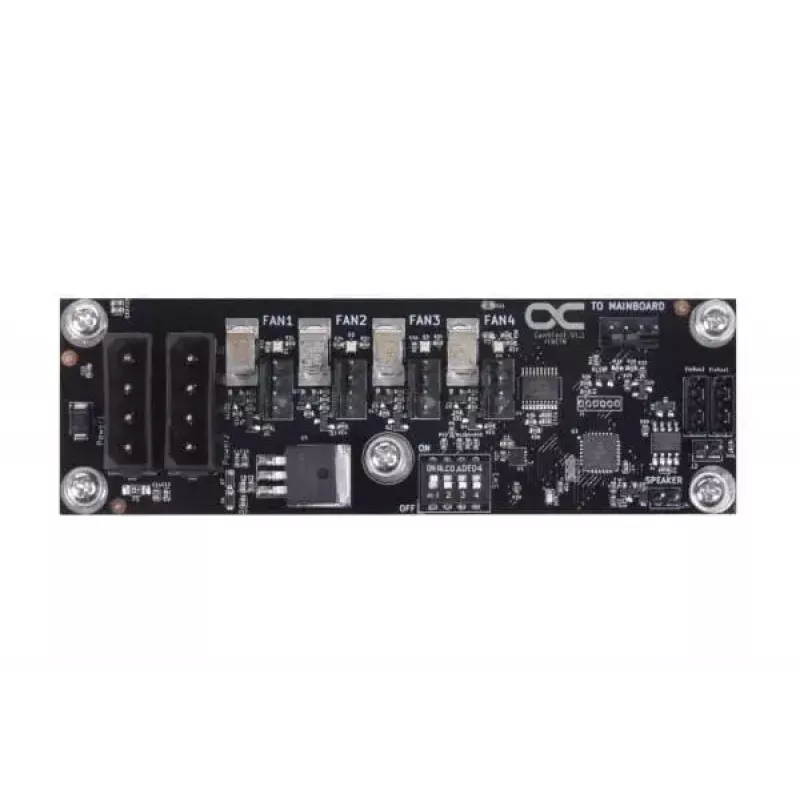

Der Alphacool ES Guardian 4Port Powerfan Hub ist ein Strom- und Überwachungsadapter für Server- und Industrielüfter mit hohem Verbrauch, die nicht direkt über Standard-Mainboard-Anschlüsse mit Strom versorgt werden können. Er wird an das Netzteil angeschlossen und bietet vier 4-Pin-PWM-Lüfterausgänge, die die Überwachung und Steuerung der Lüfterdrehzahl über das Mainboard ermöglichen. Der Hub ist für die Montage im Gehäuse konzipiert und verfügt über Vorkehrungen für zusätzliche Stromversorgung, falls einzelne Lüfter mehr als 1,5 A (18 W) ziehen.

Vorteile

Der Powerfan Hub versorgt bis zu vier Hochleistungslüfter mit ausreichend Strom und stellt gleichzeitig eine einzige 4-Pin-PWM-Schnittstelle zum Mainboard für Drehzahlregelung und -überwachung bereit. Die individuelle Überwachung kann über den integrierten 4-fach DIP-Schalter aktiviert oder deaktiviert werden. Ein separater Stromeingang ist vorhanden, um Lüfter zu unterstützen, die die Strombegrenzung pro Kanal überschreiten. Visuelle Status-LEDs an den Lüfteranschlüssen und eine akustische Alarmoption erhöhen die Fehlersichtbarkeit.

Geeignet für

• Server- und Rack-Systeme mit Hochleistungs-Industrielüftern
• Workstations oder Industrie-PCs, bei denen die Mainboard-Lüfteranschlüsse den erforderlichen Strom nicht liefern können
• Situationen, die eine zentrale Lüfterüberwachung und RPM-Meldung an das Mainboard erfordern
• Umgebungen, die akustische oder visuelle Lüfterausfallwarnungen benötigen

Technische Spezifikationen

• Anschlusstyp: vier 4-Pin-PWM-Lüfterausgänge
• Überwachung: RPM-Signal wird vom ersten aktiven überwachten Lüfter an das Mainboard weitergeleitet
• Stromunterstützung pro Lüfter: bis zu 1,5 A (18 W) pro Lüfter ohne zusätzlichen Stromanschluss; zusätzlicher Stromanschluss für höhere Stromaufnahme vorhanden
• Steuerung: 4-fach DIP-Schalter zur individuellen Aktivierung/Deaktivierung der Überwachung
• Zusätzliche Schnittstellen: Lautsprecheranschluss für Piezo-Summer oder PC-Lautsprecher; Status-LEDs an den Lüfteranschlüssen
• Montage: Montage im Gehäuse mit M3x4 mm Schrauben und M3x6 mm Abstandshaltern (Montagematerial im Handbuch beschrieben)

Verwendung

Montieren Sie den ES Guardian 4Port Powerfan Hub im Gehäuse mit den mitgelieferten M3-Schrauben und Abstandshaltern. Verbinden Sie den Hub über das mitgelieferte Stromkabel mit dem Netzteil; falls ein Lüfter mehr als 1,5 A (18 W) benötigt, schließen Sie den zusätzlichen Stromanschluss an das Netzteil an. Stecken Sie bis zu vier 4-Pin-PWM-Lüfter in die Lüfterausgänge und verbinden Sie das 4-Pin-PWM-Kabel des Hubs mit dem Mainboard-Lüfteranschluss. Konfigurieren Sie den 4-fach DIP-Schalter, um die Überwachung für einzelne Lüfterkanäle zu aktivieren oder zu deaktivieren. Nach dem Anschluss kann das Mainboard die RPM-Werte auslesen und die Lüftergeschwindigkeiten über die einzige PWM-Schnittstelle steuern.

Empfehlungen

Verwenden Sie den zusätzlichen Stromanschluss immer dann, wenn die Stromaufnahme eines angeschlossenen Lüfters 1,5 A übersteigt, um eine Überlastung des Hubs oder der Netzteil-Leitung zu vermeiden. Überprüfen Sie die Mainboard-Kompatibilität mit gemeinsamer PWM-/RPM-Signalisierung, wenn RPM-Meldungen oder Fehlerwarnungen erforderlich sind. Für akustische Warnungen schließen Sie einen kompatiblen Piezo-Summer oder PC-Lautsprecher an den Lautsprecheranschluss an.
