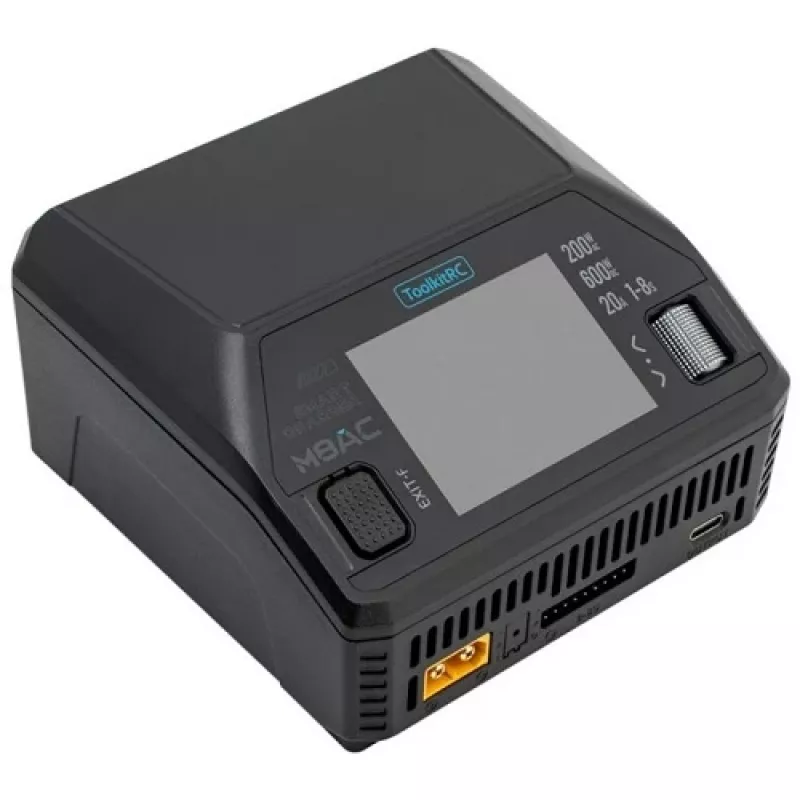

Batterieladegerät TOOLKITRC M8AC — AC 200W / DC 600W, intelligentes Ladegerät für Batterien

Hochwertiges AC/DC-Balancer-Ladegerät mit mikroprozessorgesteuertem Laden, Entladen, Signalmessung und Netzteilfunktion. Unterstützt die gängigsten Akkutypen (LiPo, LiHV, LiFe, NiMH und Pb) und arbeitet mit AC- oder DC-Spannung. Verfügt über einen USB Type-C-Schnellladeausgang und ein 2,4-Zoll-Farb-IPS-Display. Eigenschaften: M8AC ist ein multifunktionales intelligentes Ladegerät, das die Funktionen eines Balancer-Ladegeräts, Entladers, Signalmessgeräts und Signalgenerators in einem kompakten Gerät vereint. Es verfügt über ein integriertes 200-W-AC-Netzteil, unterstützt jedoch sowohl Wechsel- (AC) als auch Gleichstromversorgung (DC). Das Gerät lädt, entlädt und balanciert verschiedene Akkutypen: LiPo, LiHV, LiFe, Li-Ion, LTO, NiMH und Pb. Die maximale Ladeleistung beträgt 600 W und der Strom bis zu 20 A. Das M8AC fungiert auch als einstellbares Netzteil mit wählbarer Spannung von 1 bis 35 V und Stromstärke von 0,5 bis 20 A. Das Gerät verfügt über einen USB Type-C-Schnellladeausgang (bis zu 65 W) und kann so Telefone, Tablets, Laptops oder andere Geräte aufladen. Integrierte Diagnosefunktionen ermöglichen die Messung der Akkuspannung und des Innenwiderstands, das automatische Balancieren von Lithiumzellen sowie die Prüfung von PWM-, PPM- und SBUS-Signalen. Das Ladegerät verfügt über ein Farb-IPS-Display, eine mehrsprachige Benutzeroberfläche und kann über eine USB-Verbindung aktualisiert werden. Es bietet Schutz gegen Überspannung, Überstrom, Kurzschluss, Überhitzung, Unterspannung am Eingang, zu lange Ladezeit (Timeout) und Tiefentladung und ist zudem flammhemmend nach V0. Es ist ein zuverlässiges, leistungsstarkes und vielseitiges Gerät für RC-Modell-Nutzer und Technik-Enthusiasten, die eine präzise Akkuverwaltung und -analyse anstreben. Vorgesehen zum Laden und Balancieren von Akkus für RC-Modelle (Drohnen, Flugzeuge, Autos, Boote), zur Diagnose von Lithium-Packs, zum Testen von Signalen, zur Laborstromversorgung im Konstantstrom- und Konstantspannungsmodus sowie zum Schnellladen verschiedener Geräte über den USB Type-C-Anschluss. Technische Daten: Eingang: 100–240 V AC, max. 2,5 A / 7–35 V DC, max. 25 A. Ladestrom: 0,1–20,0 A. Maximale Ladeleistung: 200 W im AC-Modus, 600 W im DC-Modus. Maximale Entladeleistung: 20 W (0,1–3,0 A) / im Recycle-Modus 600 W (0,1–20,0 A). Balancerstrom: 1000 mA bei 4,2 V. Unterstützte Akkus: LiPo / LiHV / LiFe / Li-Ion / LTO 1–8 S; NiMH / NiCd 1–20 S; Pb (Blei-Säure) 1–12 S. Innenwiderstandsmessung: 0,1–99 mOhm bei 1–8 S. Einstellbare Spannung (Netzteilmodus CC+CV): 1,0–35,0 V. Einstellbarer Strom: 1,0–20,0 A. Messfunktionen: PWM- / PPM- / SBUS-Signale; Spannung; Innenwiderstand des Akkus; ESC-Test. Anschlüsse: DC-Eingang, AC-Eingang, Signalanschluss (PWM / PPM / SBUS); Balanceranschluss 2–8 S, XT60-Ausgang, USB Type-C-Ausgang. USB Type-C-Ausgang: max. 20,0 V bei 65 W. Anzeige: 2,4 Zoll IPS LCD (320 x 240). Betriebstemperatur: 0–40 °C. Abmessungen: 108 x 113 x 62 mm. Gewicht: 490 g. Lieferumfang: M8AC-Ladegerät, AC-Netzkabel 120 cm, USB Type-A auf USB Type-C-Kabel 30 cm, Benutzerhandbuch und Displayschutzfolie. Garantie: 24 Monate.

Verwendung

Schließen Sie das Ladegerät an eine Wechselstromquelle (100–240 V AC) oder eine geeignete Gleichstromquelle (7–35 V DC) an. Wählen Sie auf der Geräteoberfläche den Akkutyp und die Zellenzahl aus, stellen Sie den gewünschten Ladestrom ein und bestätigen Sie den Start. Stellen Sie für den Netzteilmodus die erforderlichen Spannungs- und Stromgrenzen (1,0–35,0 V, 1,0–20,0 A) ein und aktivieren Sie den Ausgang. Verwenden Sie den Balancerport für mehrzellige Lithium-Packs und den Signalport, um PWM-/PPM-/SBUS-Signale zu messen oder zu testen. Der USB Type-C-Port liefert bis zu 65 W zum Laden externer Geräte. Überwachen Sie den Ladevorgang auf dem 2,4"-IPS-Display und folgen Sie den Bildschirmanweisungen; aktualisieren Sie die Firmware bei Bedarf über USB.

Empfehlungen

Verwenden Sie geeignete Stecker und achten Sie beim Anschließen von Akkus auf die richtige Polarität. Stellen Sie sicher, dass die Eingangsquelle die angegebenen Spannungs- und Strombereiche erfüllt. Betreiben Sie das Ladegerät aus Sicherheitsgründen in einem gut belüfteten Bereich, vermeiden Sie Temperaturen außerhalb von 0–40 °C und befolgen Sie die Anweisungen im Benutzerhandbuch zur Auswahl des Akkutyps, zum Balancieren und zu Firmware-Updates.
