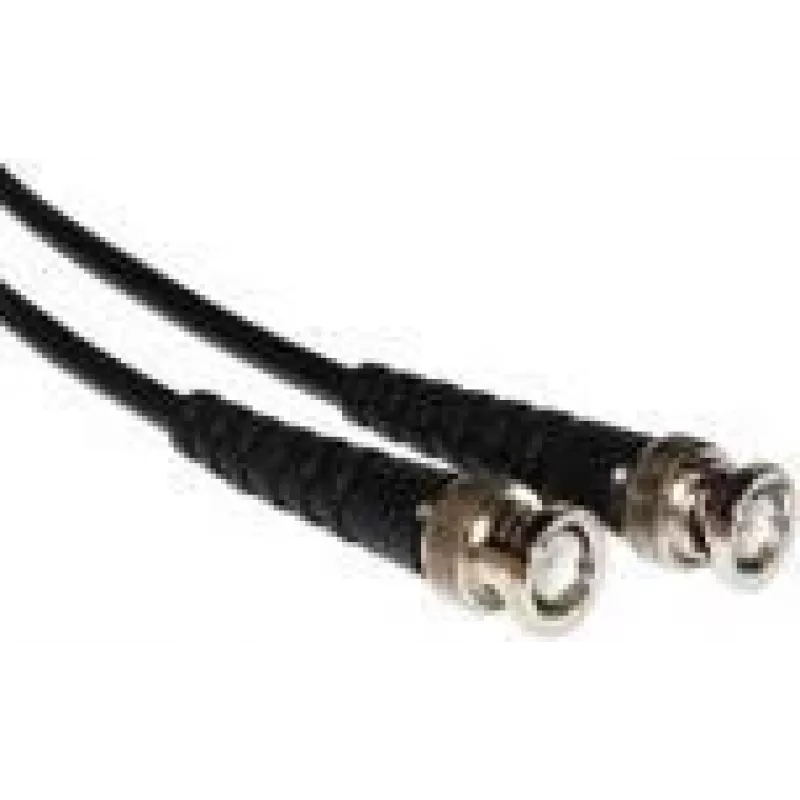

ACT RG-58 Patchkabel schwarz 50 Ohm 1,50 m

ACT RG-58 schwarz 50 Ohm 1,50 m Patchkabel mit BNC-Steckern an beiden Enden. Dieses 1,5 Meter lange Kabel bietet eine 50-Ohm-Impedanzstrecke für HF- und Videosignalübertragung und stellt eine kompakte, flexible Anschlusslösung für Testgeräte, analoges Video und HF-Verbindungen mit geringer Leistung dar.

Vorteile

Das Kabel verwendet eine RG-58-Koaxialkonstruktion, um eine gleichbleibende 50-Ohm-Impedanz zu gewährleisten und Signalreflexionen zu minimieren. BNC-Steckverbinder ermöglichen eine schnelle Bajonettkupplung für zuverlässige Verbindungen und einfache Installation. Die Länge von 1,5 m bietet eine gute Balance zwischen Reichweite und handhabbarer Kabelführung, während der schwarze Mantel grundlegenden mechanischen Schutz und eine unauffällige Verlegung in Installationen bietet.

Geeignet für

• Labormessleitungen und HF-Bankverbindungen
• Analoge Videosignalverbindungen über BNC
• HF-Signalverbindungen mit geringer Leistung und Patchverbindungen
• Anschluss von Messgeräten und Signalgeneratoren

Technische Daten

• Impedanz: 50 Ohm
• Kabeltyp: RG-58 Koaxial
• Steckertyp: BNC-Stecker — beide Enden
• Länge: 1,50 m
• Mantelfarbe: schwarz

Verwendung

Richten Sie die Bajonettnasen des BNC-Steckers auf die Buchse aus, schieben Sie den Stecker auf die Buchse und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. Stellen Sie sicher, dass die Verbindungen vollständig sitzen, um die Impedanzkontinuität zu erhalten und Signalverluste zu minimieren. Verlegen Sie das Kabel so, dass scharfe Biegungen und mechanische Belastungen vermieden werden; sichern Sie es bei Bedarf mit weichen Kabelbindern. Verwenden Sie das Kabel für Tests oder temporäre Aufbauten zwischen Instrumenten oder zwischen Instrumenten und Geräten mit BNC-Anschlüssen.

Empfehlungen

Verwenden Sie dieses RG-58 BNC-Patchkabel für HF-Anwendungen mit geringer Leistung und analoge Videoanwendungen, bei denen eine 50-Ohm-Übertragungsleitung erforderlich ist. Verwenden Sie es nicht für Hochleistungs-HF-Übertragungen oder Installationen im Freien ohne zusätzlichen Wetterschutz. Überprüfen Sie die Steckverbinder regelmäßig und ersetzen Sie das Kabel, wenn der Mantel oder die Stecker Abnutzungserscheinungen aufweisen, die die Signalqualität beeinträchtigen könnten.
