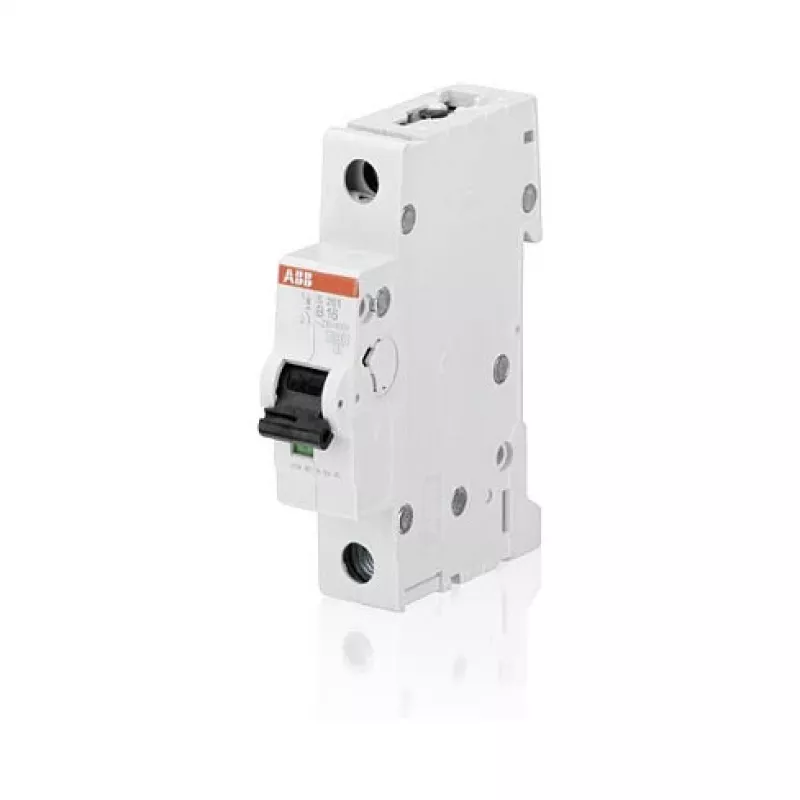

ABB Compact S201-B25 1-poliger Leitungsschutzschalter, 25A, 6kA, Typ B

Der ABB Compact S201-B25 ist ein hochwertiger 1-poliger Leitungsschutzschalter mit einem Nennstrom von 25 A. Mit einer Ausschaltvermögen von 6 kA und B-Charakteristik bietet er zuverlässigen Schutz für Beleuchtungs- und allgemeine Stromkreise in Wohn- und Gewerbeinstallationen.

Überblick

Dieser LS-Schalter aus der renommierten ABB System pro M Compact Reihe kombiniert robuste Konstruktion mit benutzerfreundlicher Bedienung. Sein kompaktes 1-Modul-Design spart Platz im Verteilerkasten, während die Schnellbefestigung auf der Hutschiene eine schnelle und sichere Montage gewährleistet. Das Gerät erfüllt internationale Normen und garantiert Sicherheit und Leistung in verschiedenen elektrischen Umgebungen.

Besondere Merkmale

• Bemessungskurzschlussausschaltvermögen (Icn) von 6 kA
• B-Charakteristik für schnelle Reaktion auf Kurzschlüsse
• Energiebegrenzungsklasse 3 minimiert thermische Belastung nachgeschalteter Geräte
• Schraubklemmen mit ausreichender Klemmkapazität für Leiter bis 25 mm² flexibel
• Hohe elektrische Lebensdauer (10.000 Zyklen) und mechanische Lebensdauer (20.000 Zyklen)
• Deutliche EIN/AUS-Anzeige mit stabilem Kipphebel

Technische Details

• Polzahl: 1
• Bemessungsstrom (In): 25 A
• Auslösecharakteristik: B
• Bemessungsbetriebsspannung (Ue): 230 V AC
• Bemessungsisolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Frequenz: 50/60 Hz
• Energiebegrenzungsklasse: 3
• Elektrische Lebensdauer: 10.000 AC-Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Klemmentyp: Schraubklemmen
• Klemmkapazität (flexibel): bis 25 mm²
• Klemmkapazität (starr): bis 35 mm²
• Montageart: Hutschiene (35 mm)
• Schutzart: IP20 (Klemmen), IP40 (Gehäuse)
• Umgebungstemperatur: -25 °C bis +55 °C
• Normen: IEC/EN 60898-1

Unser Fazit

Für Elektriker, die zuverlässigen Überstromschutz suchen, bietet der ABB S201-B25 bewährte Leistung und Verarbeitungsqualität. Sein hohes Ausschaltvermögen und die klare Auslöseanzeige machen ihn zu einer vertrauenswürdigen Wahl für moderne Elektroinstallationen.
